TPS54362 无法正常工作

电路原理图可以看下吗

SS电压0V不对，EN怎么接的，PH波形什么样子

问题已解决，芯片坏啦。另一个问题是在负载电流小的时候不开关电路不开关，PH电压恒定为6V多，目前的解决办法是在输出电容端并一个4K左右的电阻，这样每次都能够正常启动，没有使用低功耗模式。

你好，

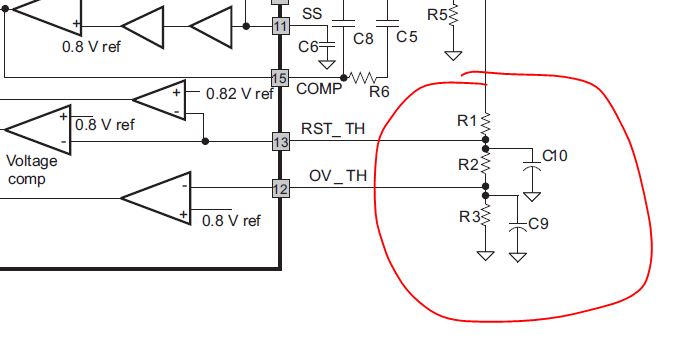

这几个电阻怎么配的

R1:200k

R2:4.53k

R3:13.7k

你好，

计算出来不应该是6V，所以，空载时可能还是哪里有问题，你可以抓个ph波形

把R1，R2， R3换成：

430K, 13.7K和1.37K后问题就没有啦。

应为：430K、1.37K、30.1K

ok, 那有可能跟我之前想的一样，你早点抓个波形就早解决了

正常工作时波形正常，占空比约为50%，用手机拍的波形，明天上传波形。不启动时Ph脚只有6V电压。我设计了两部分电路，一部分产生+5V电压，输入24V，一切正常，当输入电压从小到大或从大变到小时，都会产生复位信号。

而产生正负12V的电路当输入升高速度慢时就无法正常工作。当手动把电压从24V降到17V时，会产生复位信号，而把输入电压从0V缓慢升到24V时无复位信号产生，输出也只有6V，只有当升高的速度比较高时才能输出12V电压。不知道什么原因。

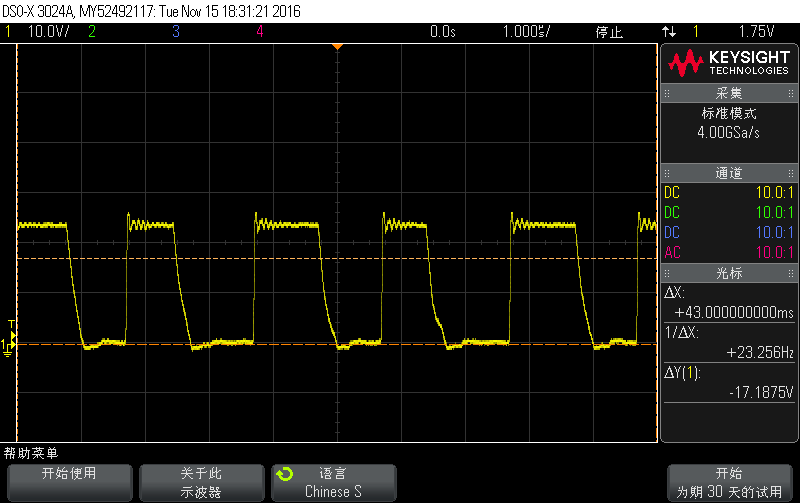

正常工作时波形

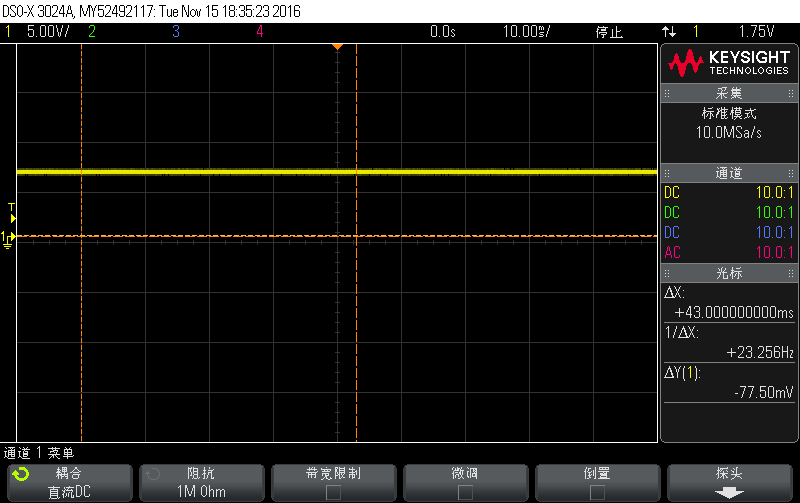

不正常工作时波形

24伏电压上升波形，上升时间67ms

输入电压为16V时的波形，

把所有波形放在了一起。
