TPS54302内部参考电压以及输出问题

user5305340

Intellectual 780 points

Other Parts Discussed in Thread: TPS54302

TPS54302内部参考电压是多少，还有就是按照仿真的参数，应该是24V输入5V输出，，设计板子以后结果输出十几伏了怎么回事

7 年多前

0 Jerry Chen 7 年多前

TI__Expert 4795 points

内部参考电压是0.596V。
请把原理图发上来看一下。

0 user5305340 7 年多前回复 Jerry Chen

Intellectual 780 points

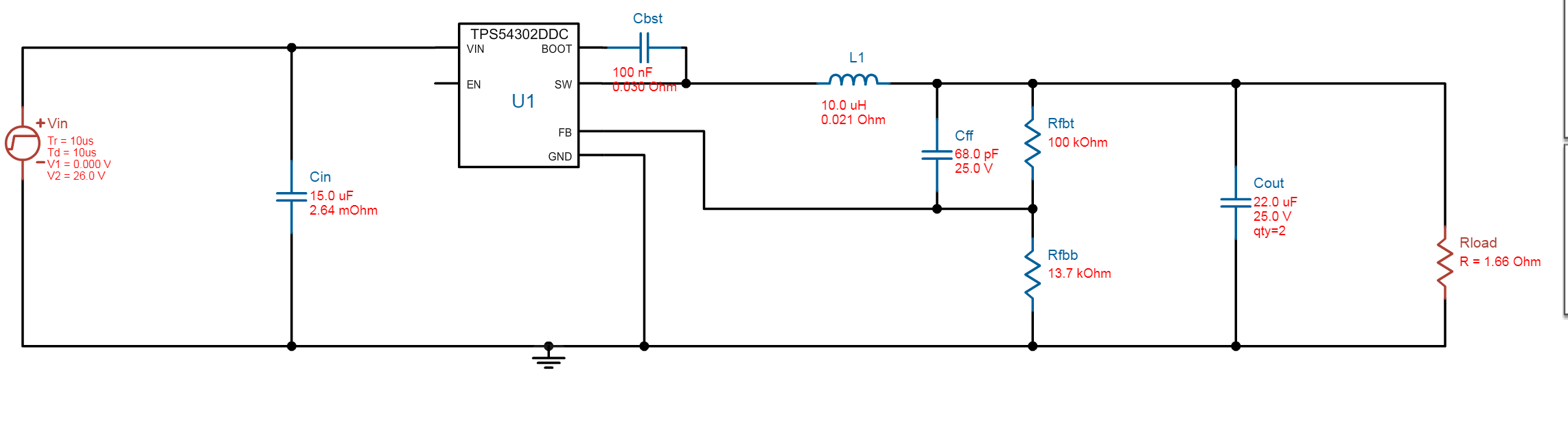

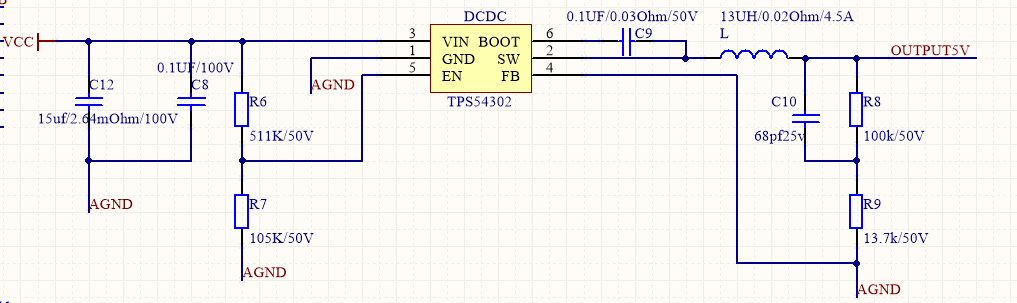

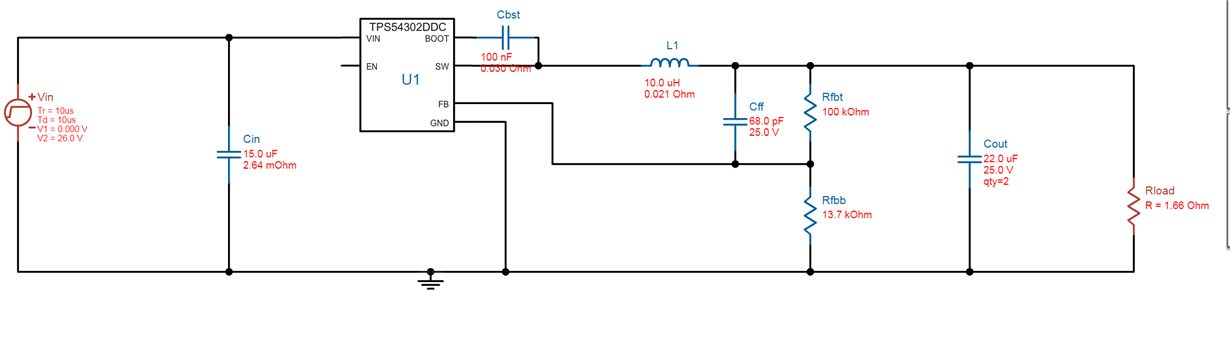

原理图是这样的，是哪里有错误嘛

0 Vental Mao 7 年多前回复 user5305340

TI__Mastermind 25833 points

你的输出电容没接啊

0 user5305340 7 年多前回复 Vental Mao

Intellectual 780 points

输出的滤波电容吗，仿真时候没给，后面的电路有用到5V的地方都有接滤波电容

0 Vental Mao 7 年多前回复 user5305340

TI__Mastermind 25833 points

输出电容要放在反馈电阻附近

0 user5305340 7 年多前回复 Vental Mao

Intellectual 780 points

能提供一下参考电路吗，刚刚又烧了一块芯片 T-T，都测试过没有虚焊或者短路之类的

0 Johnsin Tao 7 年多前回复 user5305340

TI__Guru**** 308311 points

Hi
你的芯片哪里买的？建议是TI网站的免费样片或者TI授权代理商。淘宝之类其他渠道，容易买到劣质芯片。

0 user5305340 7 年多前回复 Johnsin Tao

Intellectual 780 points

额，这个芯片没有免费样片，TB买的，电路是按照webench里面的

0 Vental Mao 7 年多前回复 user5305340

TI__Mastermind 25833 points

webench.ti.com/.../webench5.cgi
可以参考下

0 Vental Mao 7 年多前回复 Johnsin Tao

TI__Mastermind 25833 points

0 user5305340 7 年多前回复 Vental Mao

Intellectual 780 points

知道了，我那个电路图是不是因为反馈脚FB直接接地了，所以才会这样。。。

0 Vental Mao 7 年多前回复 user5305340

TI__Mastermind 25833 points

是的，反馈脚不能接地，应该接在分压电阻之间

0 user5305340 7 年多前回复 Vental Mao

Intellectual 780 points

好的，谢谢

0 user5305340 7 年多前回复 Vental Mao

Intellectual 780 points

哦对了，FB脚接地了会怎样，它这个脚的工作原理是啥！

0 Sam Zhang(MCP) 7 年多前回复 user5305340

TI__Intellectual 2025 points

FB脚是连接到芯片内部误差放大器的输入端，如果接地，误差放大器会以最大输出能力输出，也就是芯片会尝试接近100%的占空比持续导通，输出几乎等于输入。

0 user5305340 7 年多前回复 Sam Zhang(MCP)

Intellectual 780 points

行，谢谢！

0 jing wang21 7 年多前回复 user5305340

Prodigy 184 points

你可以去了解一下BUCK电路的工作原理，你就知道哪些元件不可缺少了，TPS54302的本质是通过输出某个占空比的波形来模拟一个直流电压，所以在输出端不接大电容滤波的话你得到的实际上是一个PWM波，其峰值最高可以达到输入电压的1.3倍左右，最低为0V，其开关频率为400K，对于被其供电的IC来说，长时间接触大电压的冲激很容易烧坏，虽然其平均电压仍然会是5V左右，但是电子元件烧坏是看的动态数值不是静态数值，所以你要在输出端加大电容，手册推荐有2个22uF电容并联滤波。另外，仿真只能用作参考，关键性的东西还请查看手册和查阅原理性的资料
