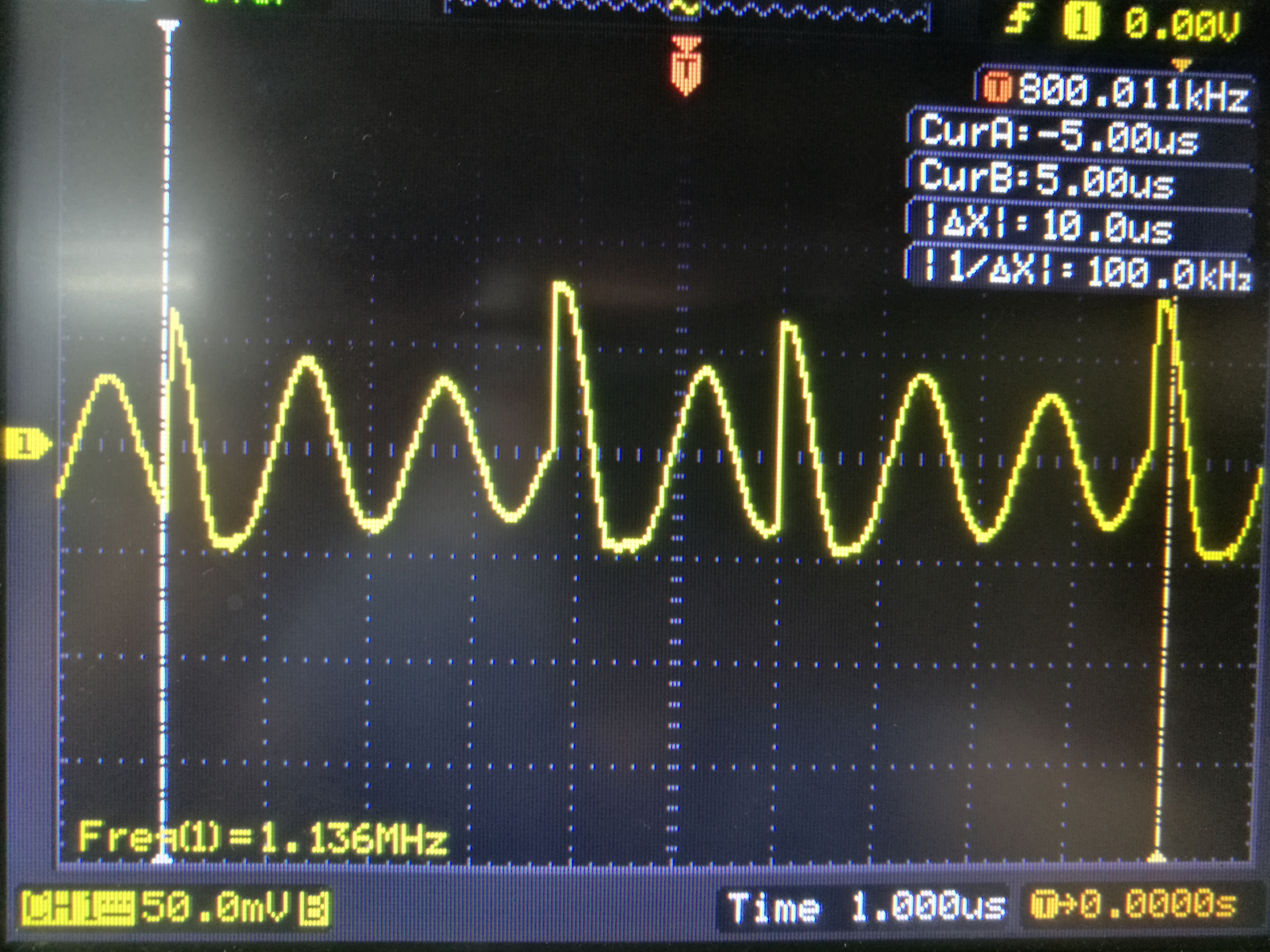

如图一所示 设计电路焊接测试其输出电压只有2.01V 若去掉负载则输出正常。示波器观察PH节点 其波形如下 。请问是什么原因？
去掉负载则输出正常,说明可能是功率器件的电流能力不够，重点检查下二极管和电感的额定电流
您好 使用的印制电路板。 我的电感是一体电感 1040封装的（饱和电流大于2A）,续流二极管使用的是SS14 封装SMB。现在怀疑是PCB布局，想问一下PCB布局会影响到该电路性能吗？谢谢

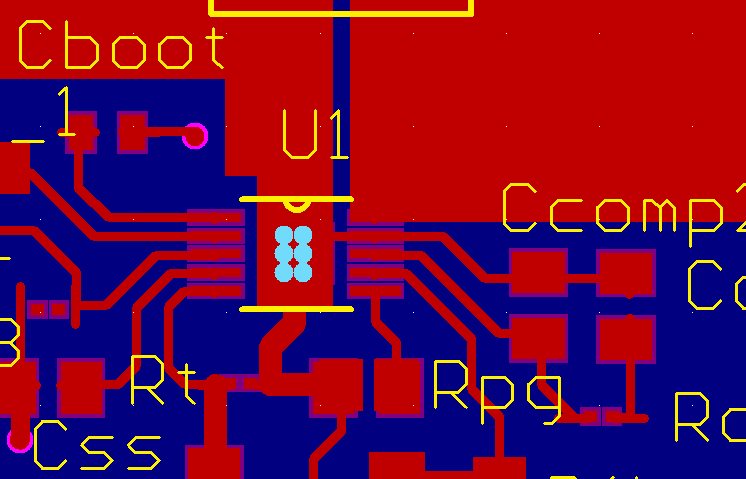

我想补充一下 ：看贵公司提供的测评电路板Layout 如下图：全部线路，期间都布在表层，而中间层与底层未布线。想问一下 底层含有低频信号线，部分器件设计在底层，这会影响到电路实际使用效果吗？
你好，
PCB布局会影响电路性能，不过一般来说，如果将部分元件摆在底层也是可以的，主要反馈线上不要来回打太多过孔，输入输出电容尽量不要摆放在底层。
好 我再参考你们Layout重做一下试试 谢谢
