在一款电源设计的PCB中，使用LM4040作为比较器LM293的基准。如图，希望在输出电压满足闭环条件后，通过光耦PC817封锁充电变压器的原边PWM波形。
可是，问题是，当每次闭环反馈结束后的重新充电起始的小段时间内，总是有些不受控，示波器监测2.5V的VREF25信号可以发现，LM4040产生的2.5V信号会有波动范围相当大的毛刺，从而造成了LM293的轻微震荡。
恳请大侠指导一下，如何增强LM4040的抗扰能力。
电路板的2.5V仅仅给293使用，因此2.5V的负载非常小。
谢谢。

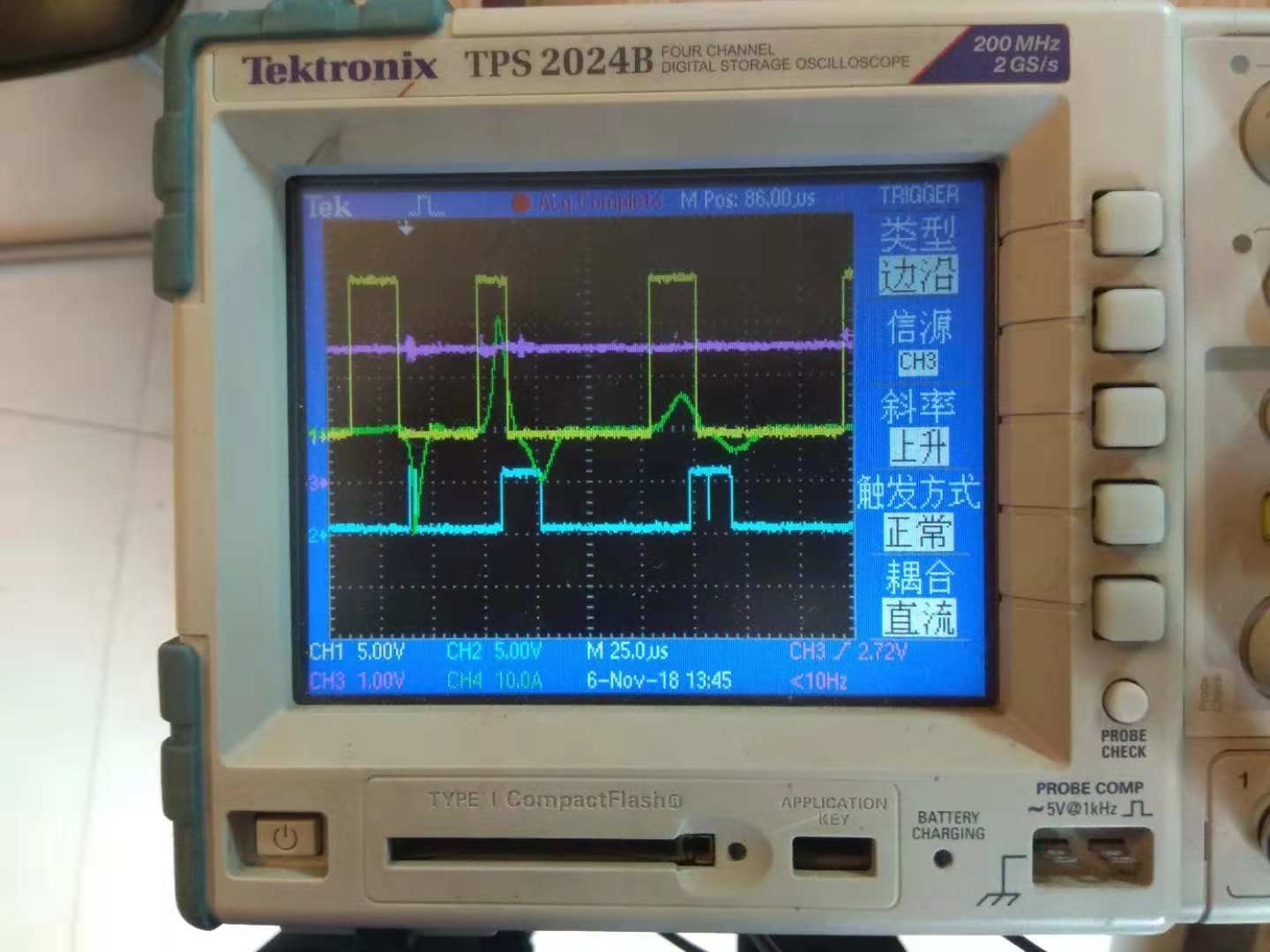

波形解释一下：
1通道是变压器原边的PWM波。
2通道是VO监测点的波形。
3通道是2.5V基准电压。
4通道是变压器的电流。
可以看出，每一个不该出现的脉冲都对应一个2.5V的干扰。
希望您能给一些具体可操作的指导意见，比如增加滤波电容，或者加共模电感，如何铺地、是否单点共地等措施。目前加了一个钽电容、一个0805的贴片电容。
更换了同为TI的REF5025，这还是低噪声的芯片，情况一样，没有任何改善。
该如何解决呢？
