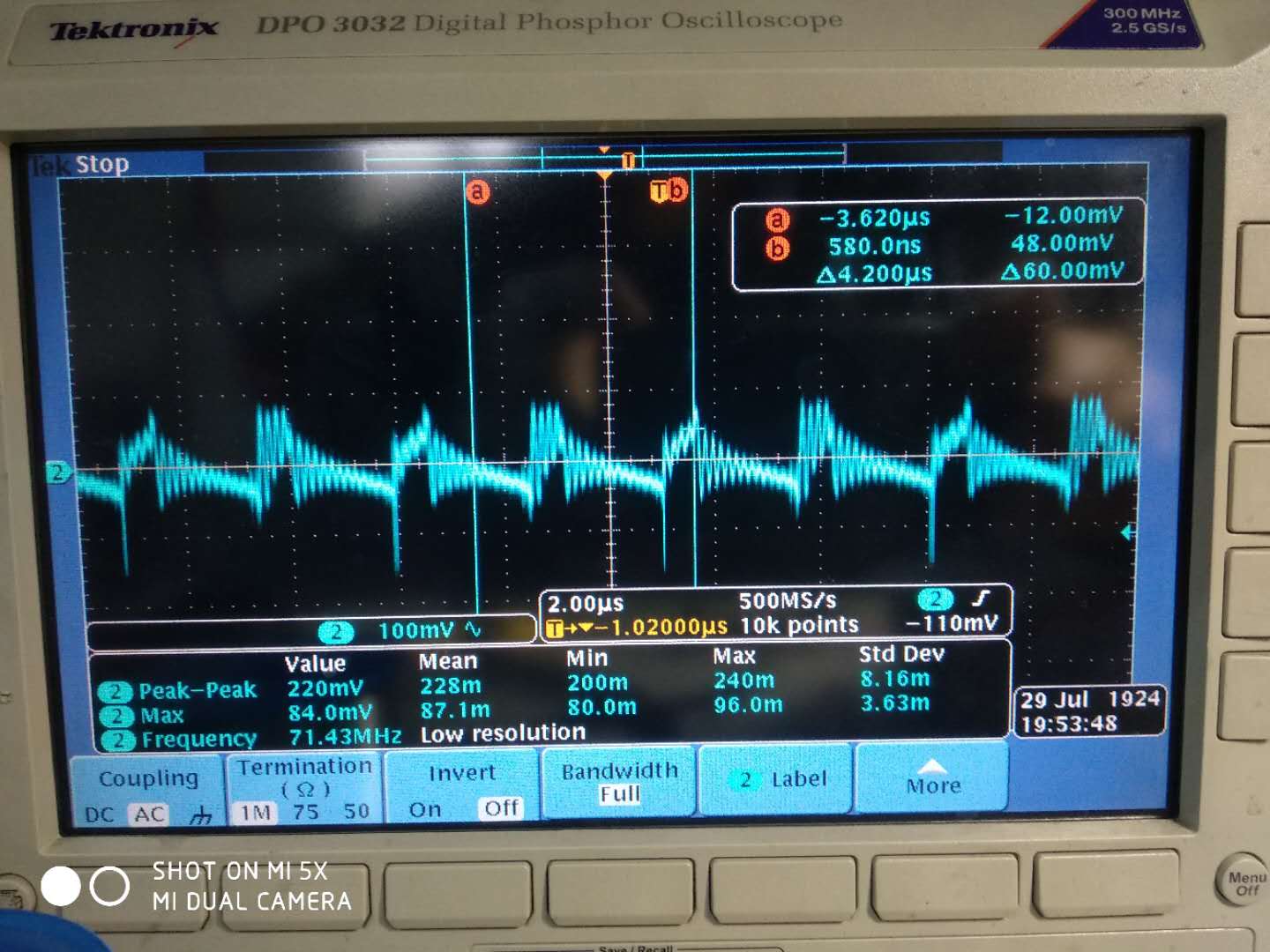

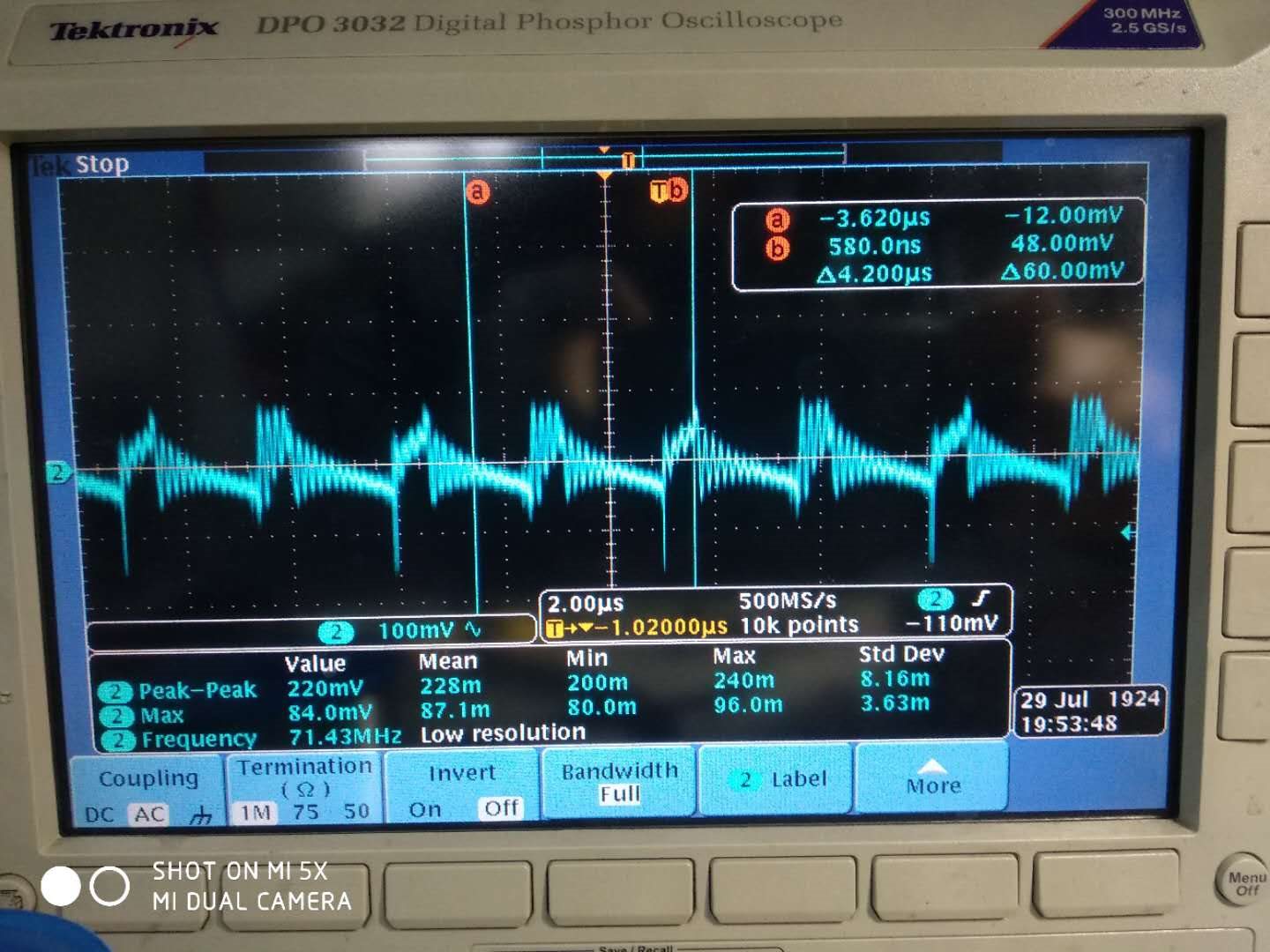

仿照UCD3138全桥硬开关模拟板做了一个的全桥硬开关电源，电源可以起机，但是起机后空载异常：输入电流持续上升。

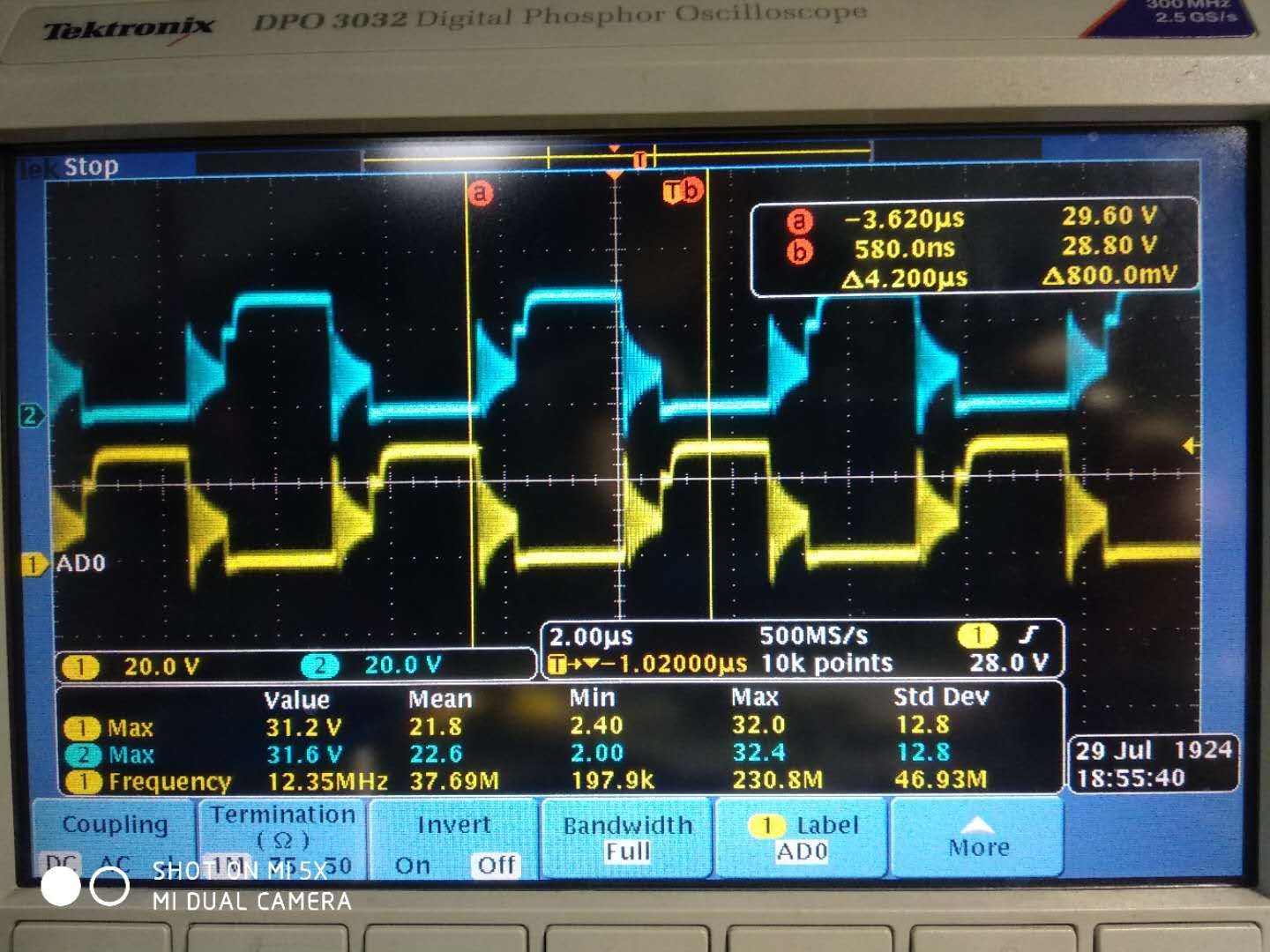

上图黄色是变压器初级绕组，也就是MOS管桥臂中间点波形。当初级MOS管都关断时，波形一直振荡，很异常。
蓝色是次级同步整流MOS管上的波形。
我将次级同步整流管驱动关闭后，恢复正常，不会出现输入电流持续上升，初级MOS管关断时也不会这么剧烈振荡。
想必和次级同步整流有关系，但我又弄不清原因。还请高手指点。

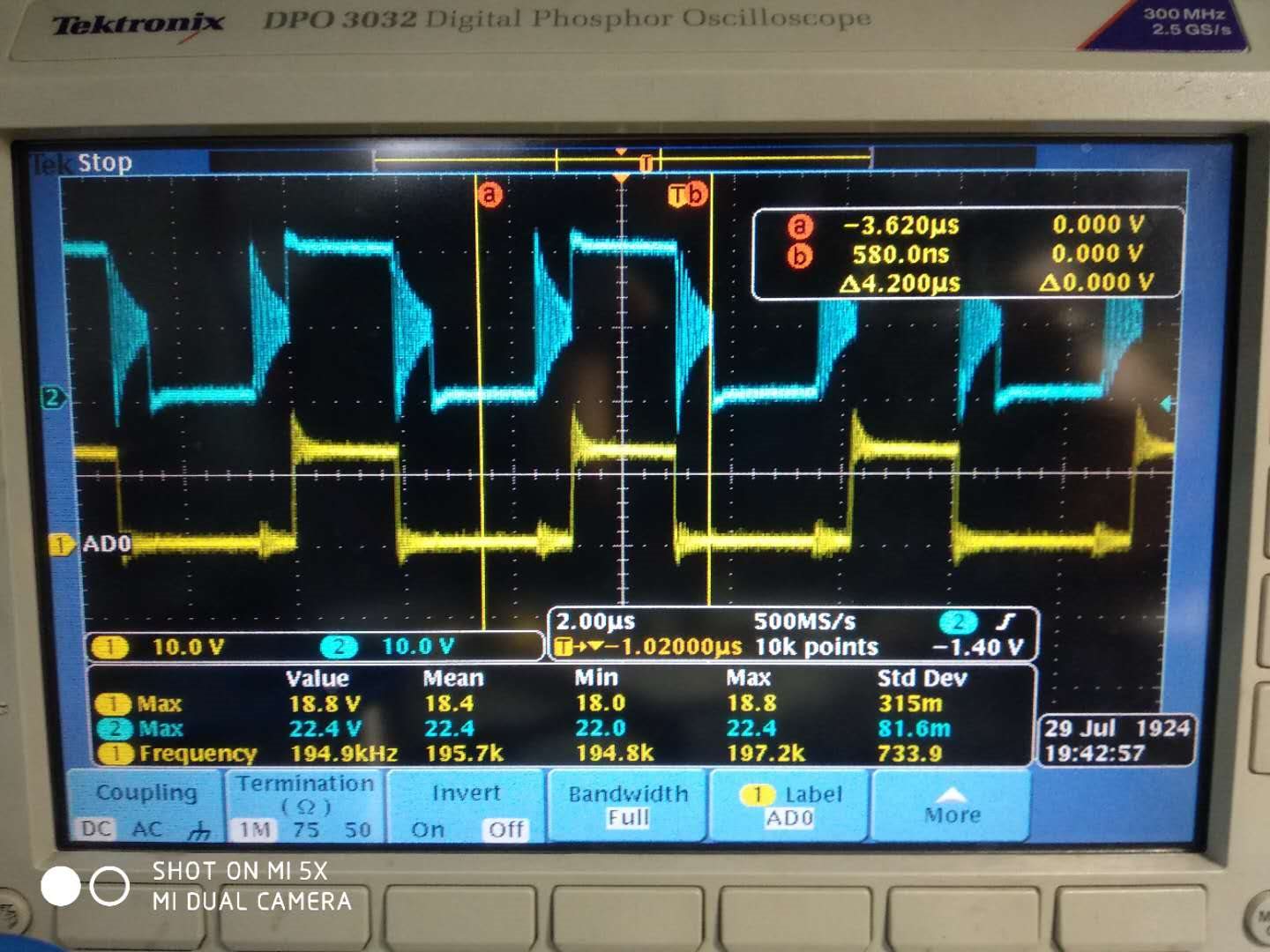

上图是关闭次级同步整流后的波形，负载4A，看起来比较正常。
仿照UCD3138全桥硬开关模拟板做了一个的全桥硬开关电源，电源可以起机，但是起机后空载异常：输入电流持续上升。
上图黄色是变压器初级绕组，也就是MOS管桥臂中间点波形。当初级MOS管都关断时，波形一直振荡，很异常。
蓝色是次级同步整流MOS管上的波形。
我将次级同步整流管驱动关闭后，恢复正常，不会出现输入电流持续上升，初级MOS管关断时也不会这么剧烈振荡。
想必和次级同步整流有关系，但我又弄不清原因。还请高手指点。
上图是关闭次级同步整流后的波形，负载4A，看起来比较正常。
谢谢您们的指点。
我先测试了开环驱动 波形，如下：
上图是初级2个下MOS管驱动波形，开环定30%占空比。
上图是初级2个上MOS管驱动波形，带自举的，定占空比30%。

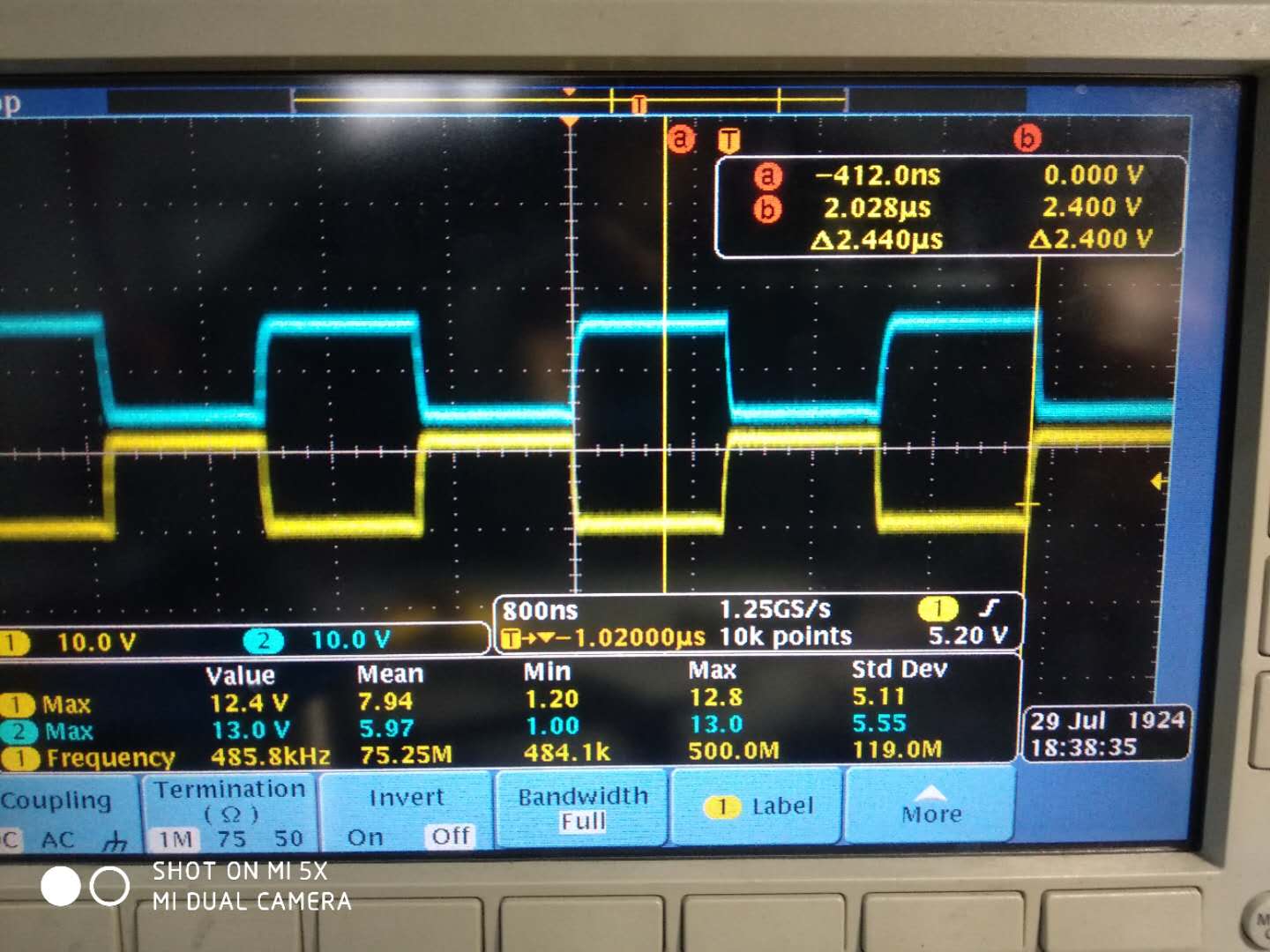

上图是2个次级同步整流管驱动波形，定占空比50%。

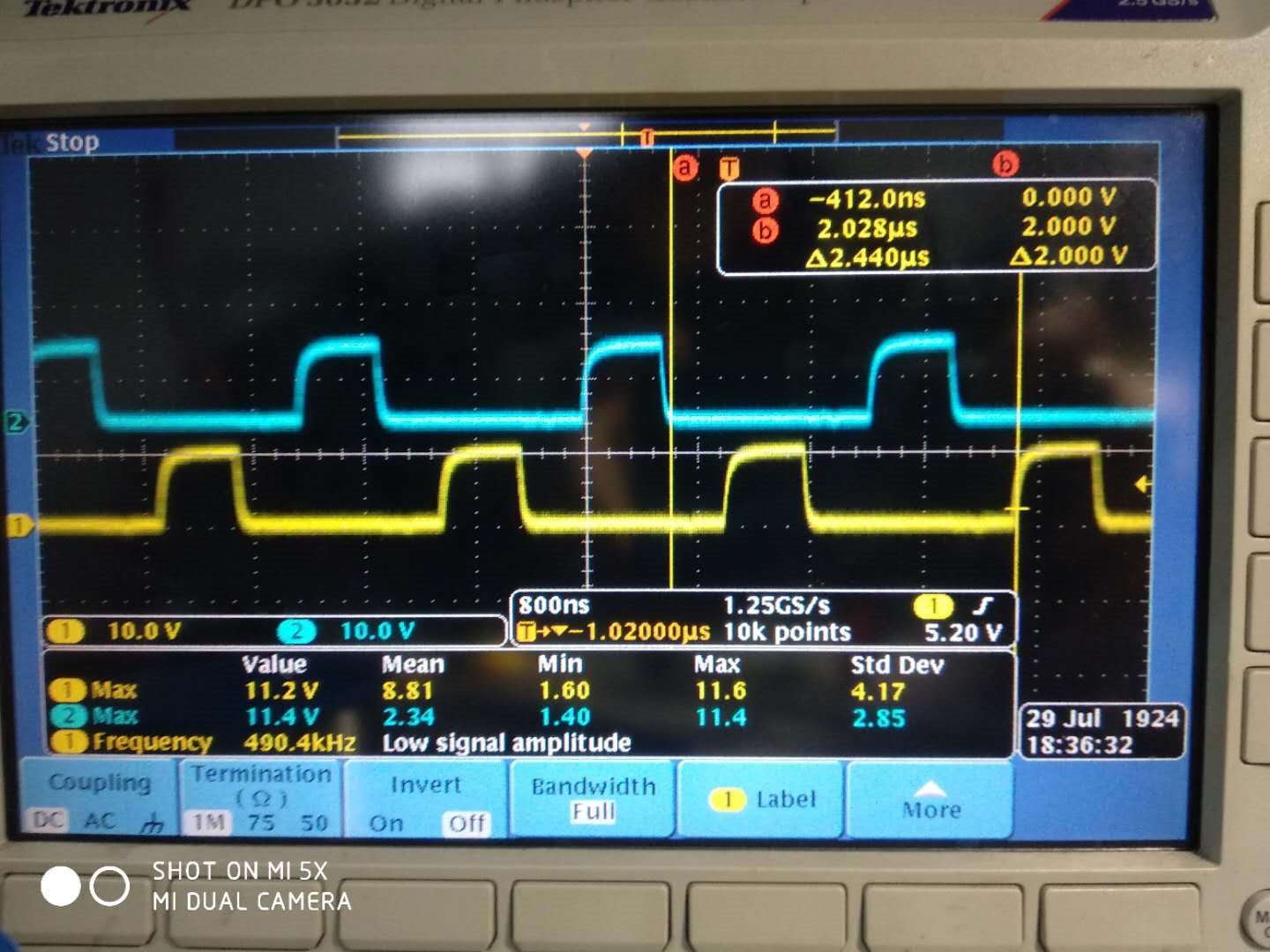

上图蓝色是一个初级下管，黄色是一个次级同步整流管驱动波形。
初级4路，次级同步整流2路驱动信号都稳定，这是在开环下测试的，主功率也运行稳定。

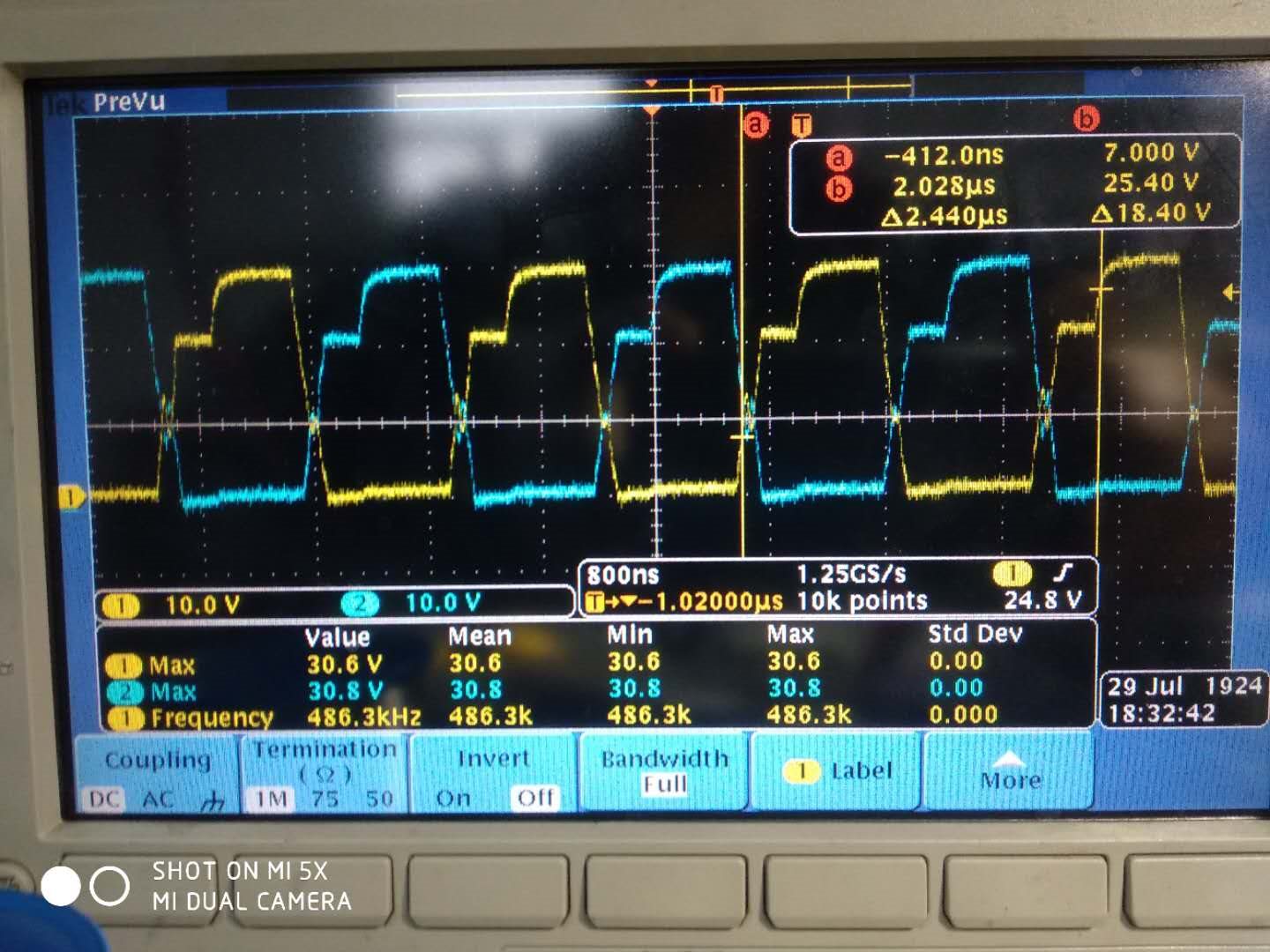

上图蓝色是初级下管MOS的DS波形，黄色是次级同步整流管的DS波形。
下面是闭环测试波形，和上面开环测试一样，都是在空载下测试的驱动波形。

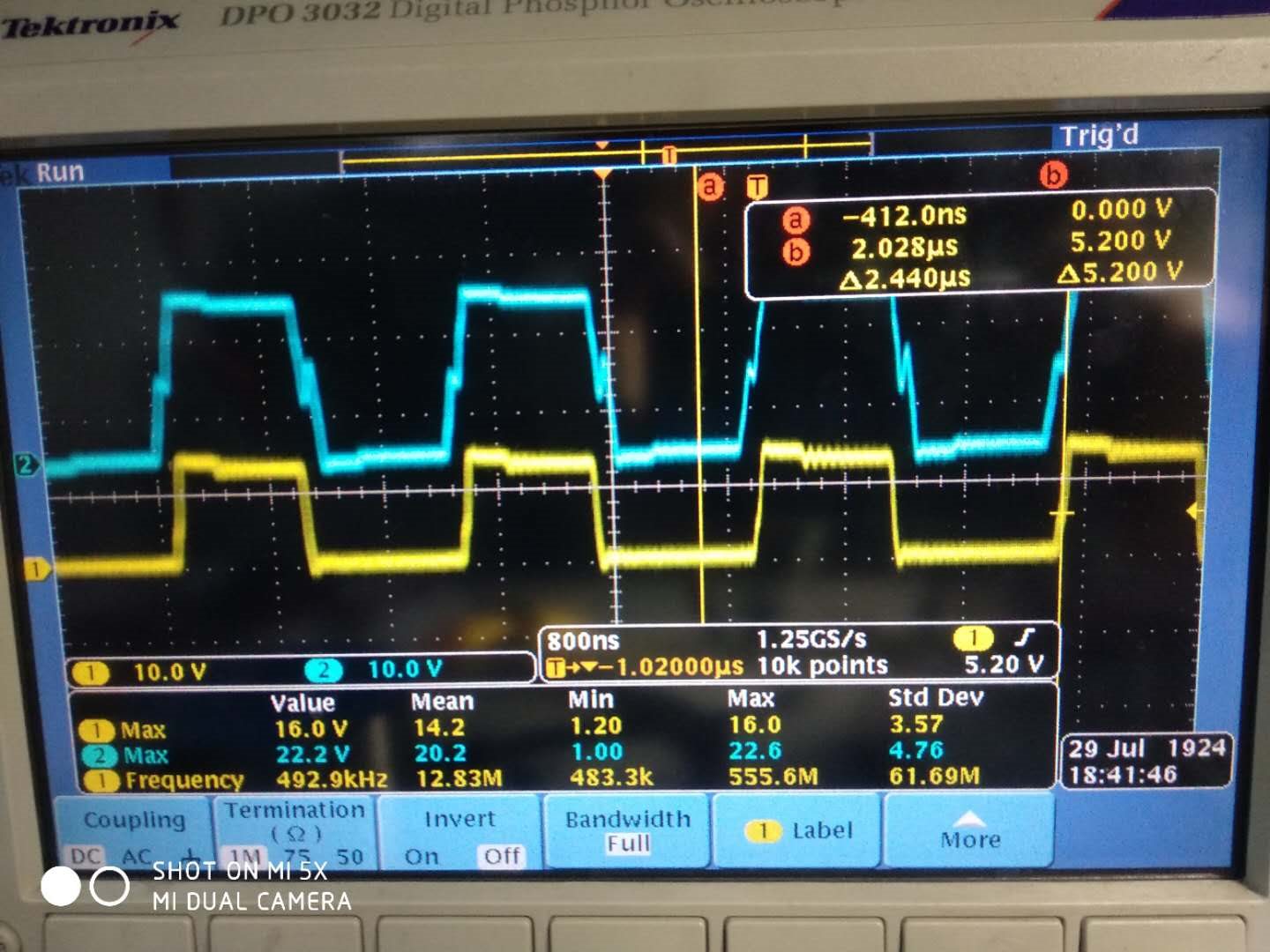

上图蓝色是一个初级下管驱动波形，黄色是一个初级上管驱动波形。波形在抖动，黄色的上管驱动波有误导通。

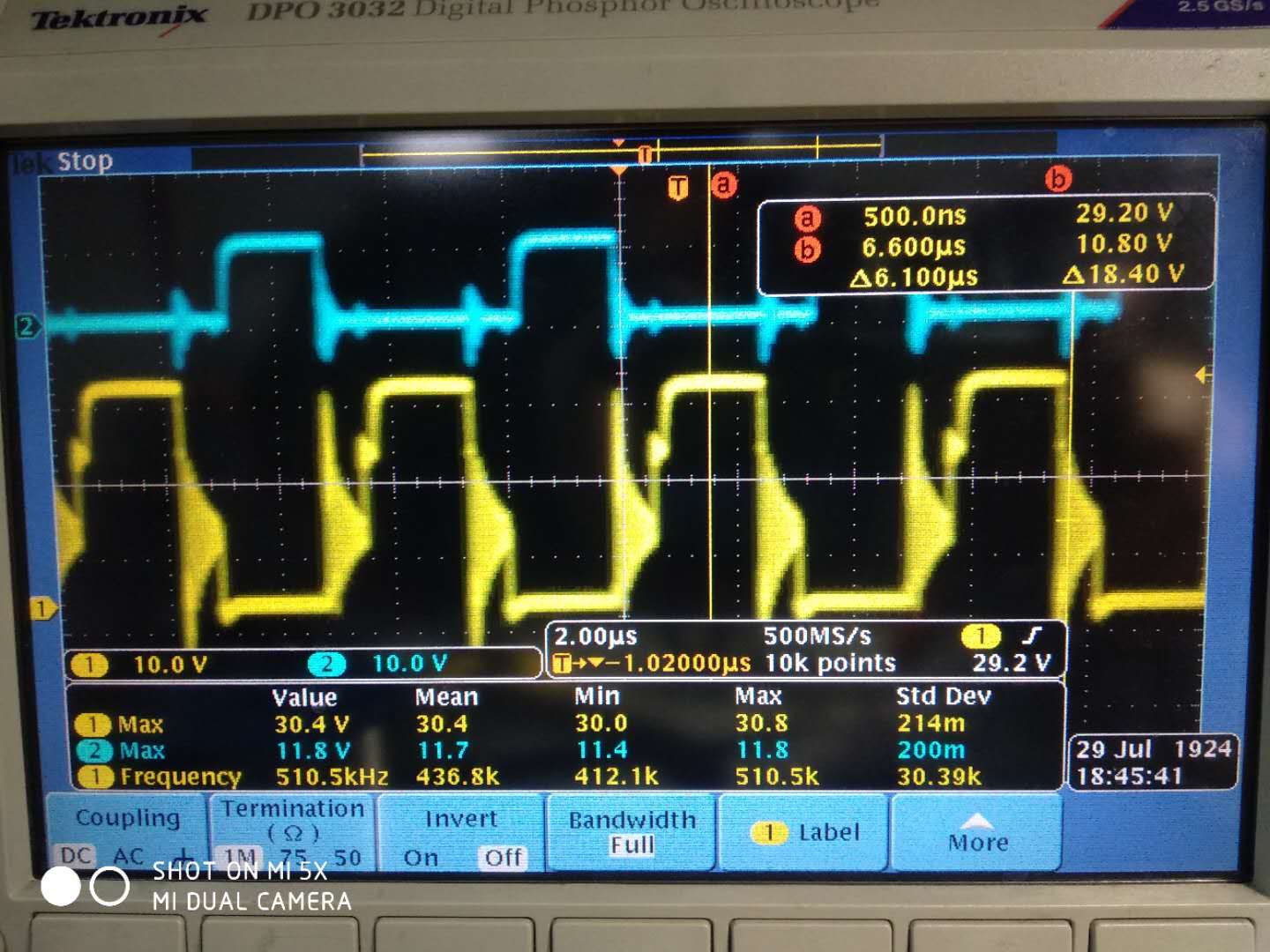

这是初级2个上管驱动波形，蓝色没有误导通，黄色有。

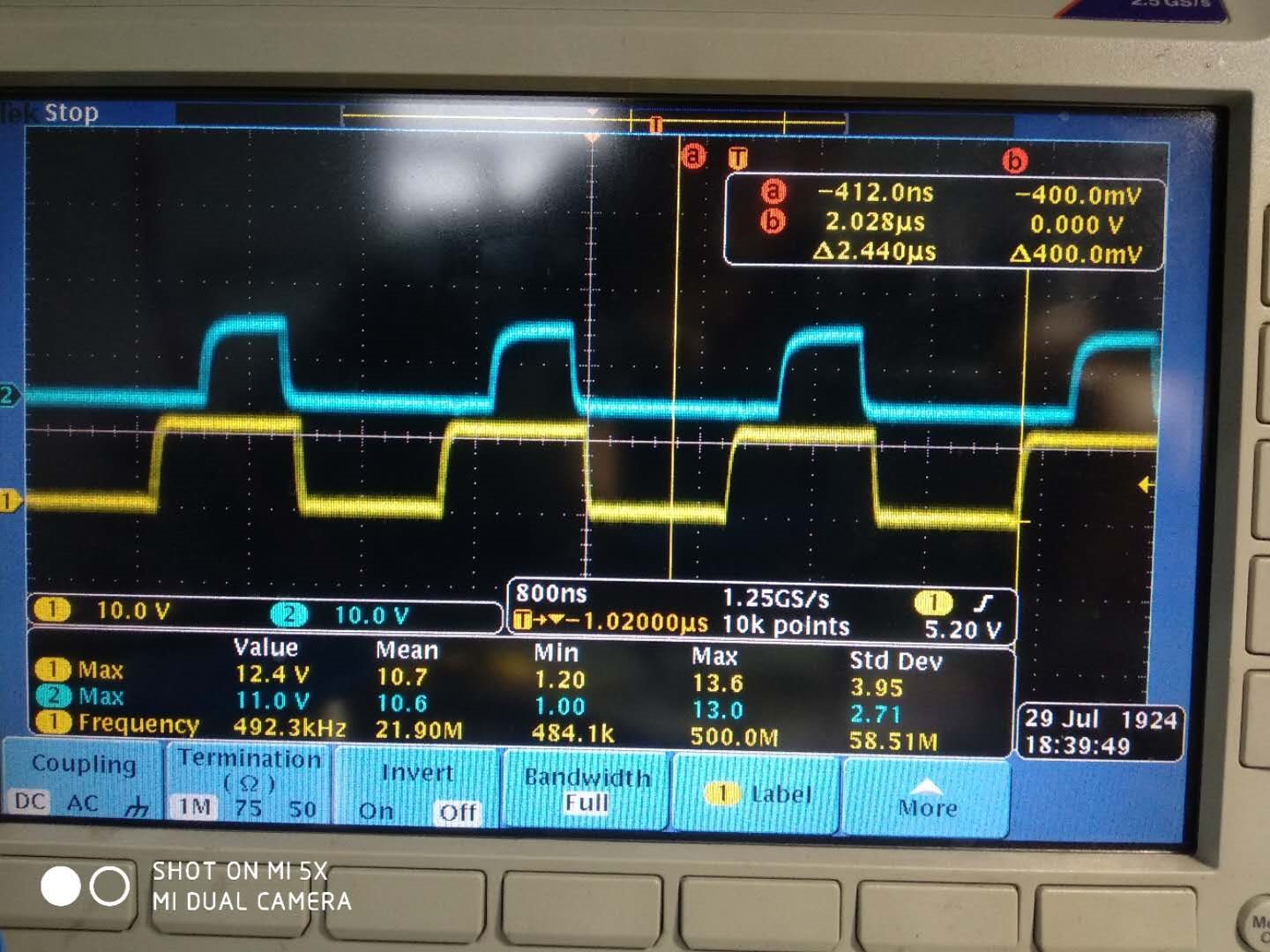

这是初级两个下管驱动波形，蓝色有误导通可能，MOS管的最小门阀电压是1.2V。

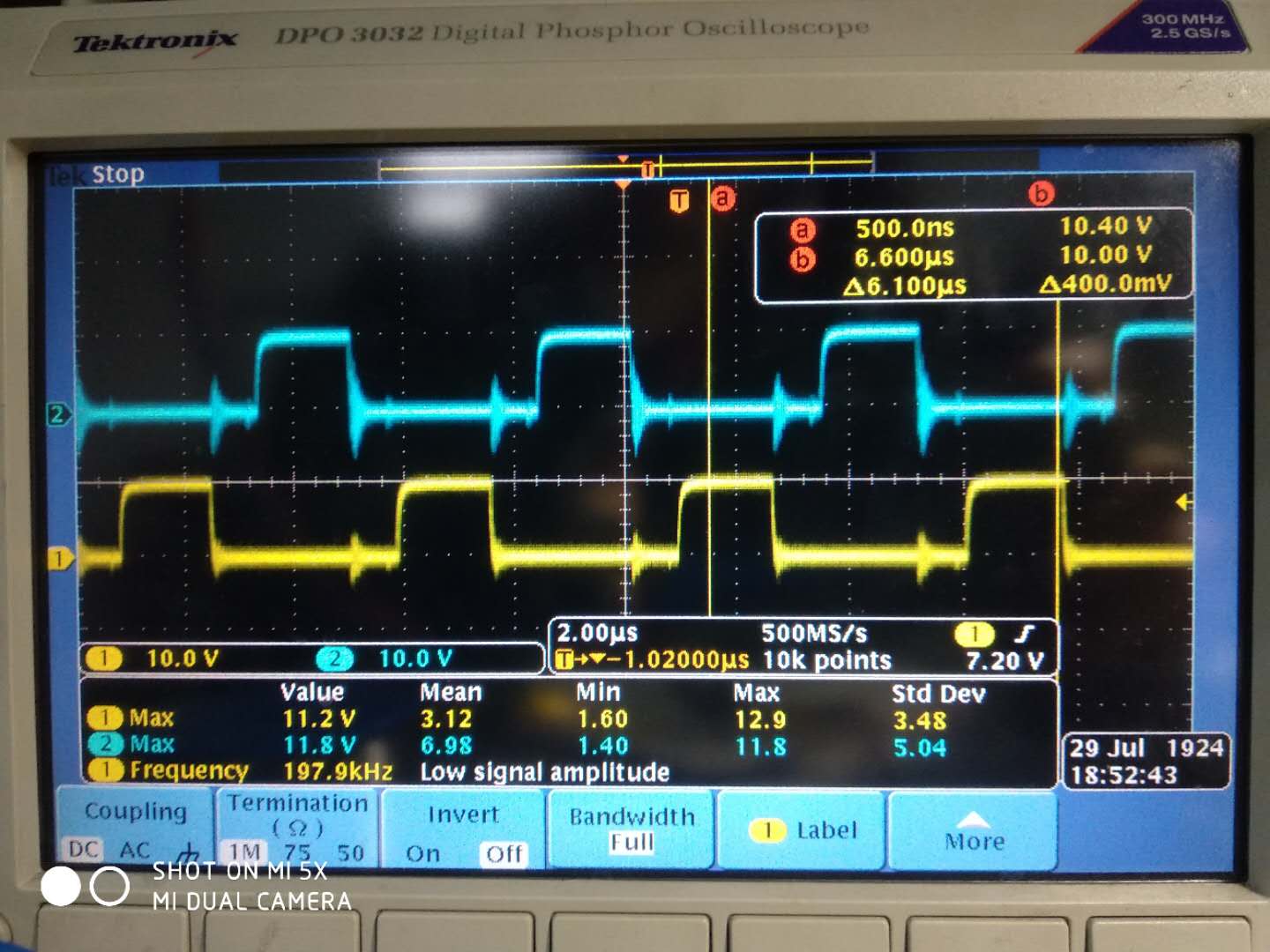

上图黄色是次级同步整流驱动信号，蓝色是初级MOS下管驱动信号，初级有误导通可能，次级没有。
驱动波形异常，主功率波形也跟着异常。

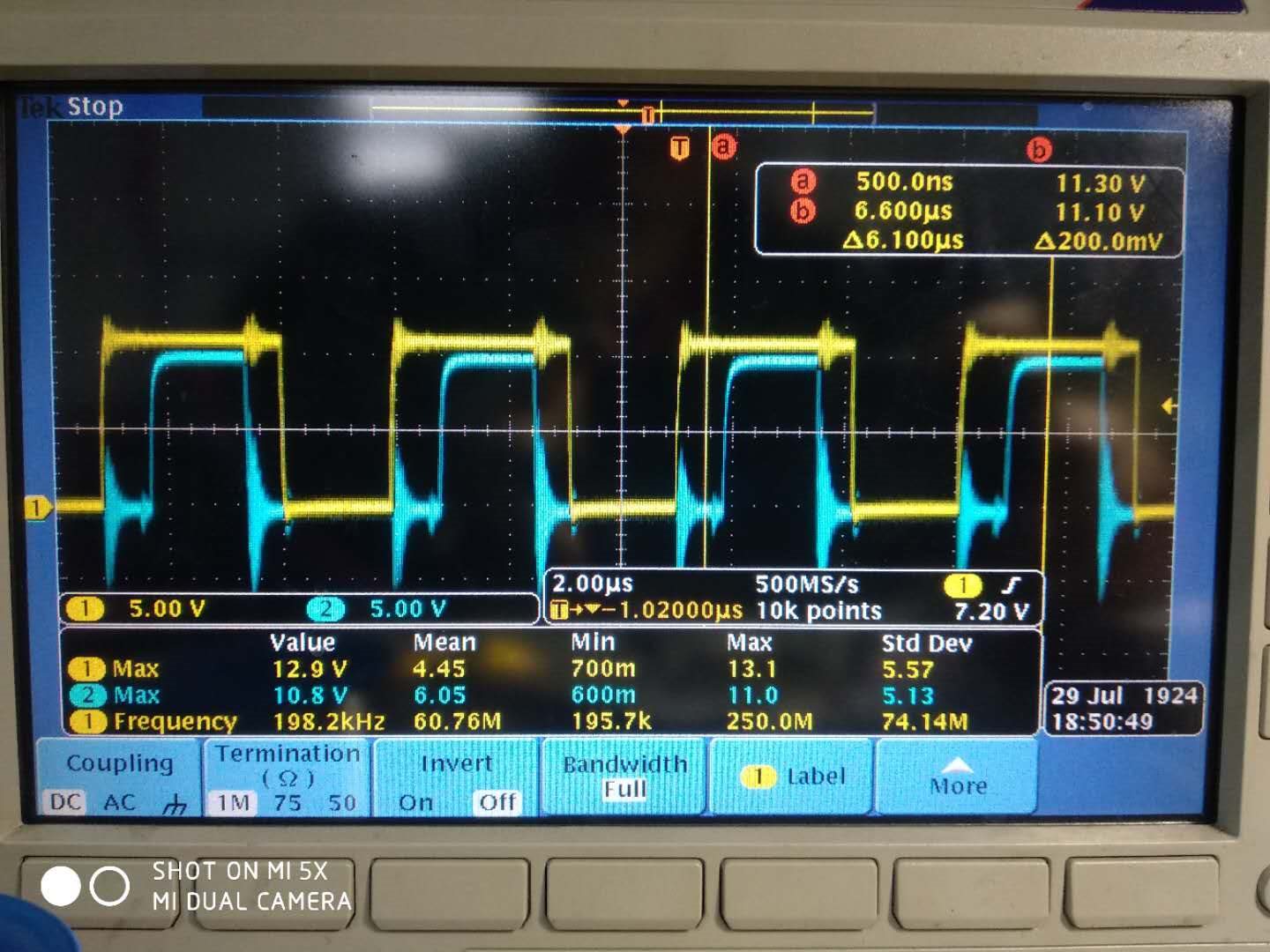

蓝色是初级的，黄色是次级的。
