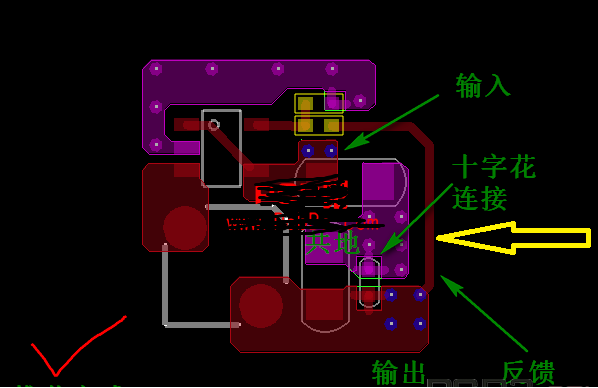

如下图所示，黄色箭头所指的走线就是采集输出电压Vout的走线，它连接到2个分压反馈电阻的连接处，这条走线可以像图中这样长吗？

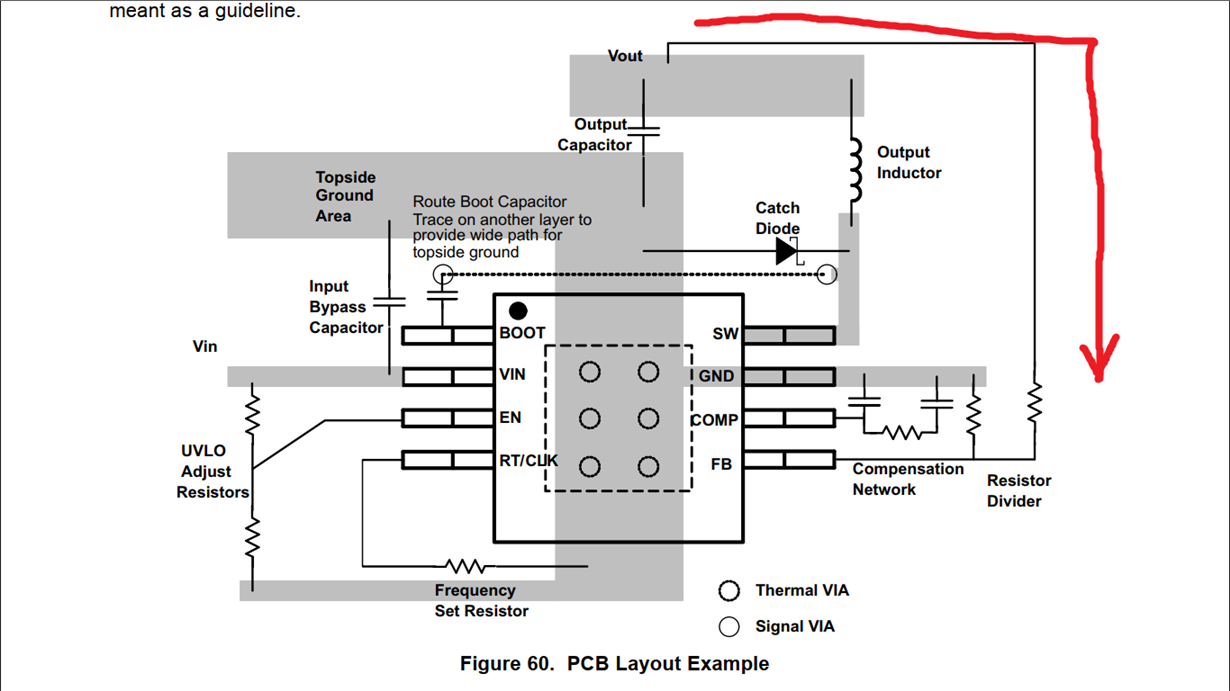

在TPS54560电源芯片 的layout guide中，Vout至分压反馈电阻的连接处貌似比较长。所以在实际设计中，尽可能的让这条线走的比较短，实际布局布线不允许的话，长一些也是可以接受的对吧？？
这个走线如果必须很长，那就需要保证他远离功率线的影响，其次，电阻一点要摆在芯片管脚附近才行，同时电阻取值几十K
？
