EMB1428开关导通时间问题

sun loyun
Prodigy 165 points
Other Parts Discussed in Thread: EMB1428Q

目前调试已经正常，charge pump也有了波形，然后现在我不知道当晶片正常运作后，传送的指令对应该开启的开关引脚上在示波器上会是怎样的波形

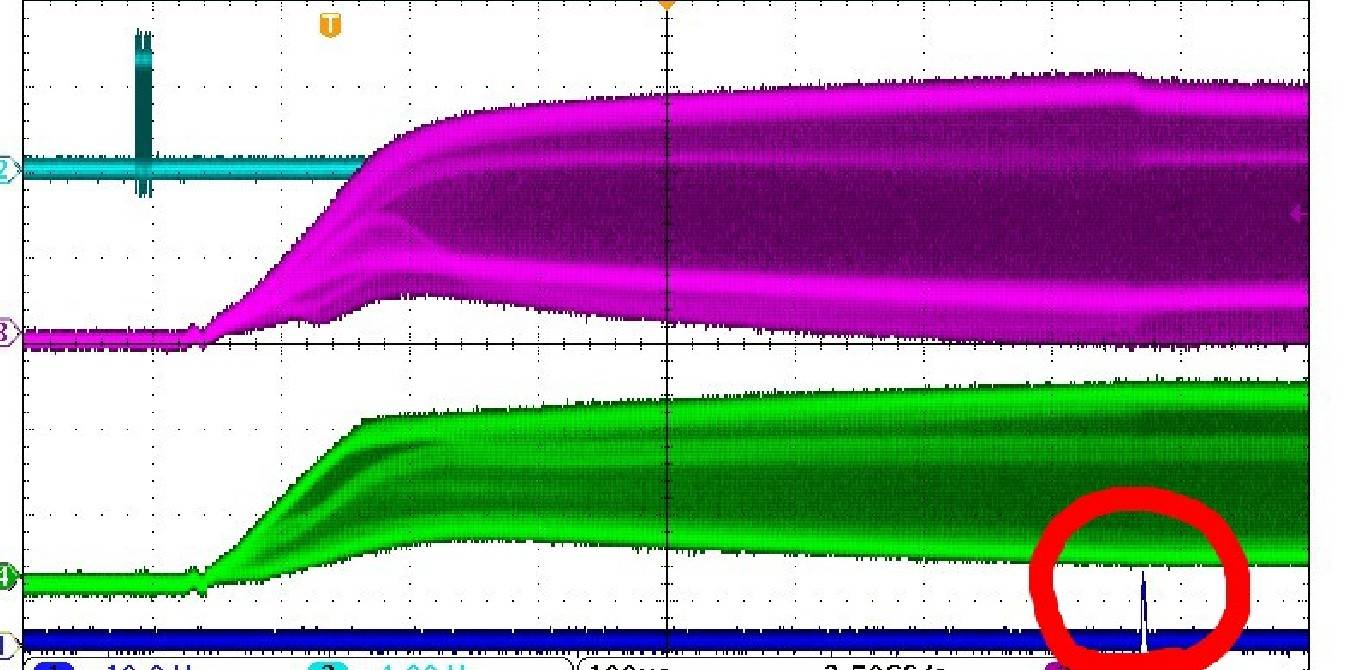

这是我目前的波形图，开关引脚只有一小段时间有开启的样子，不知道这是正确的吗？有办法可以让他开久一点吗?会是哪里出了问题

我应该检查哪里呢?
求解答谢谢

  • 0
    TI__Guru*** 130456 points
    你用的是哪块板?
    •你指的是哪个pin (pin name)?
    •你能解释一下你波形上的每个信号是什么吗?
  • 0 回复 Star Xu
    Prodigy 165 points

    1.板子是我自己开发的，只单独使用emb1428，实物的图如下，只有把48个引脚拉出来，开关部分并没有接mos，因为我只是想看emb1428的开关引脚有没有动作而已。


    2.目前我传送的指令是0x90想要开启cell1


    3.图中上到下的波形分别是clk CEXT1 CEXT2 跟sourse0 gate0

    因为我没有接mos，我只有把48个引脚拉出来，所以我在测量开关的波形时是把隔离探棒一个接在gate一个接在source这样去观察是对的吗

    我想知道我的开关的波形是正确的吗，只是开启的时间是不是太短了，会是哪里出了问题，谢谢

  • 0 回复 sun loyun
    TI__Guru*** 130456 points
    EMB1428Q被设计成与EMB1499一起工作，能够做活跃的细胞平衡。您需要两个芯片来执行此功能，因为EMB1428向EMB1499发送命令，期望与它握手，还期望其他信号向MCU报告。如果EMB1428没有接收到来自EMB1499的预期信号，它将创建一个故障并打开所有开关。有关我刚才描述的内容的更多细节，请参见EMB1428设备数据表第18页的“正常控制排序”部分和第19页的“故障报告”部分:www.ti.com/.../emb1428q.pdf
    关于门和源引脚上期望的信号，请参阅设备数据表第6页的“FET驱动程序参数”。VGSON是驱动输出“on”电压(VGATE-VSOURCE)，通常为12.1V。如果信号只持续很短的时间，那么很有可能您看到了我上面描述的情况，即EMB1428正在等待来自EMB1499的信号，没有接收到任何信号，因此它进入故障状态并打开所有开关。
