UCC27211驱动全桥逆变，带负载后波形失真

user6035007
Prodigy 30 points
Other Parts Discussed in Thread: UCC27211

我正在尝试用UCC27211驱动全桥逆变，空载波形很好，带了一个30Ω的负载后波形失真，想请教下各位大佬是什么引起的？怎么解决？电路图与波形图如下：

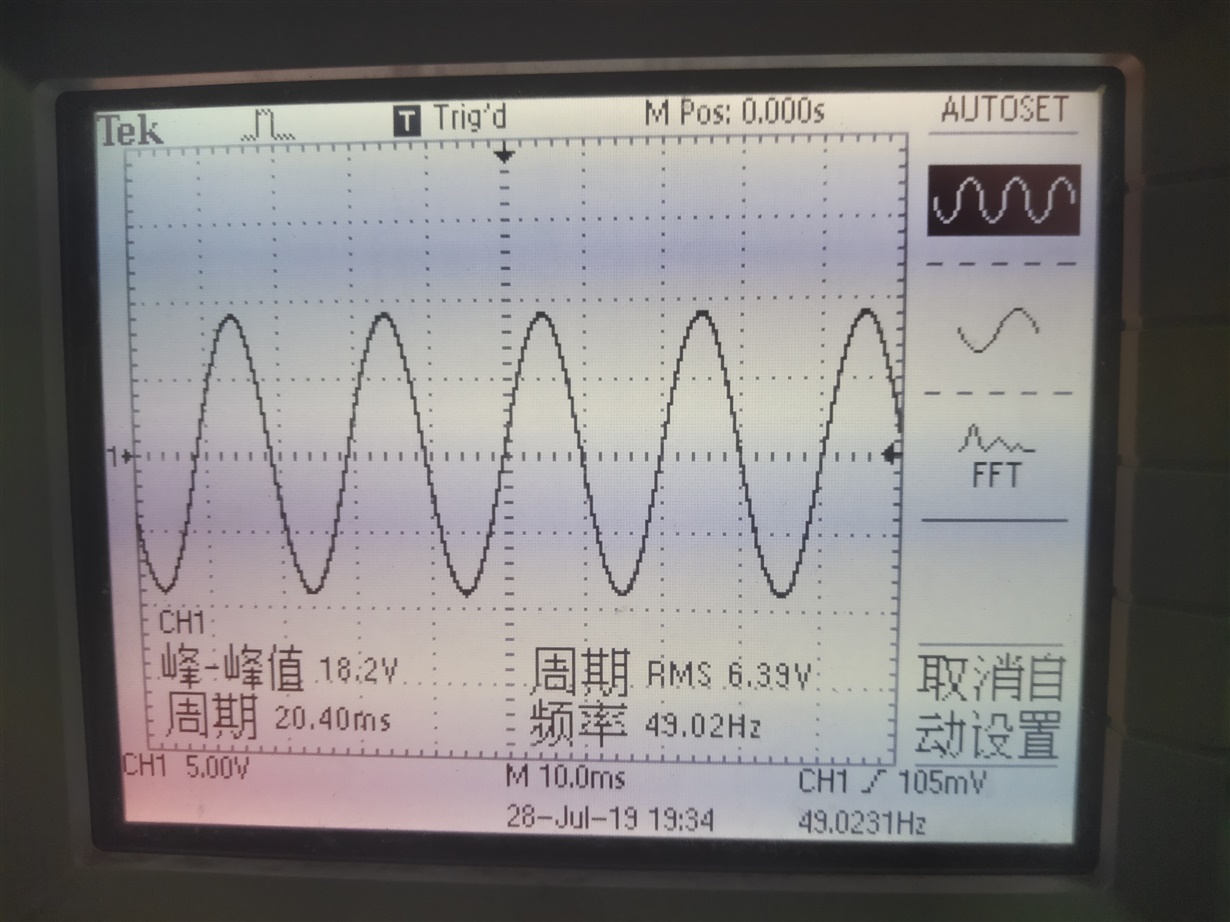

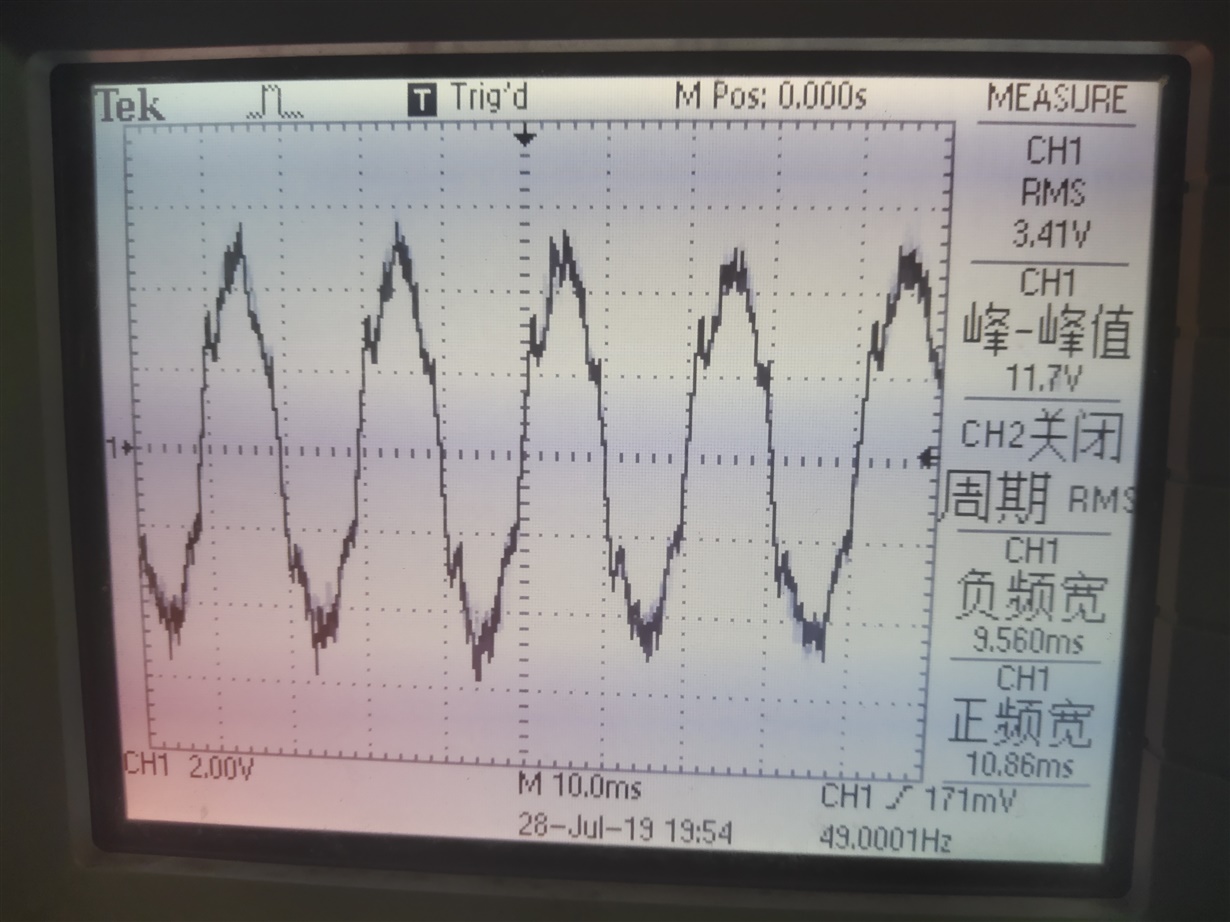

驱动电路是数据手册上面的电路图，左边的波形图是空载时的波形，右边的是带了一个30Ω纯电阻负载之后的波形。

  • 0
    Guru 94471 points

    胡乱的布局（恕我直言）和纤细且压根没考虑电流和寄生参数的功率线是导致带流即崩溃的根本。

    有了正确的原理参考只是有了强壮的右手，而有缺陷的PCB如纤弱残疾的左手，在拍手时只会受损却难得拍出响声。

    赶紧改吧，记住开尔文这个名字，会让你面向成功。。

  • 0
    TI__Guru**** 308311 points
    Hi
    这个和layout关系比较大，将驱动供电的GND选为noise较低的模拟GND看看.
  • 0 回复 KW X
    Prodigy 30 points
    您好，我是一个新手小白，对很多东西都不知道，布局确实很糟糕，也没有考虑其他的东西，我想请问下电流和寄生参数的功率线具体是指什么，上网搜也没有个明确的回答，还有这跟开尔文有什么关系，还请大神不吝赐教。
  • 0 回复 Johnsin Tao
    Prodigy 30 points
    您好，我尝试这把驱动和逆变的地断开，然后驱动的地直接接到辅助电源上，波形确实好了一些，然而还是有些失真，请问哪里还可以改进，还请不吝赐教。
