bq搭建保护电路的小疑问

S C1

我是新手，所以我问的问题可能是很小白，见谅

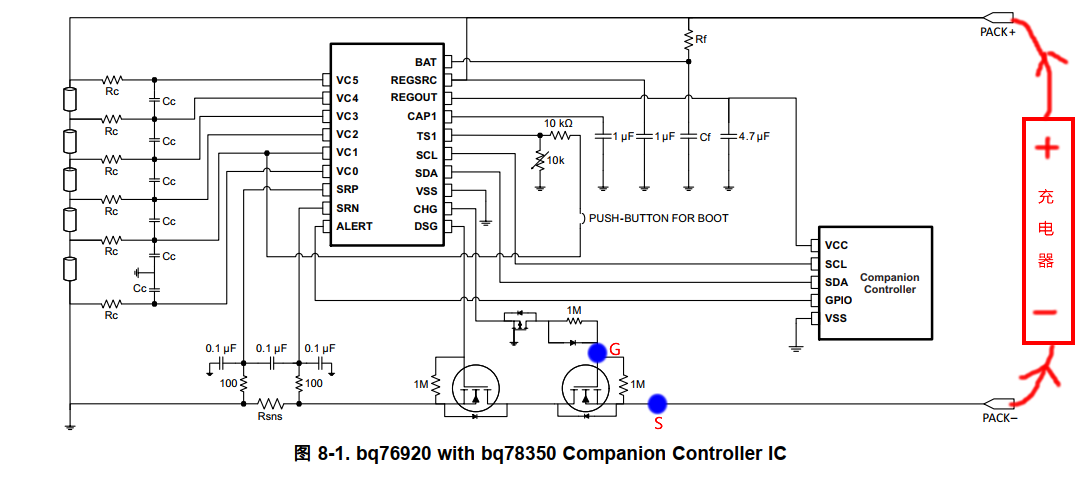

如图，我的困惑是

当充电时怎么理解CHG mos打开，CHG信号给H，那么G处为H，但是mos的S 是P-，怎么能够导通，意思是G、S两极不共地，怎么能导通

当然我的想法肯定是错的，所以请大神指教

感谢哈

0 KW X 5 年多前

Guru 94471 points

将右侧MOSFET拿掉，就是个PMOSFET构成的共漏放大器。信号倒相后；刚和满足右侧MOSFET开关逻辑。

0 S C1 5 年多前回复 KW X

你可能误会我意思了，我想表达的是，Bq769XX的CHG输出高，pmos导通，chargeMos的G极为高，但是与这个高电位对应的低电位是B-。这句话我是能够理解的。

但是chargeMos的S极的低电位是P-

所以G、S两级上面的电压并不共地，那是怎么导通的呢？怎么解释比较好

0 Star Xu 5 年多前回复 S C1

FET工作原理您可以参考6 FET Drive
www.ti.com/.../slua749a.pdf

0 S C1 5 年多前回复 Star Xu

感谢哈
