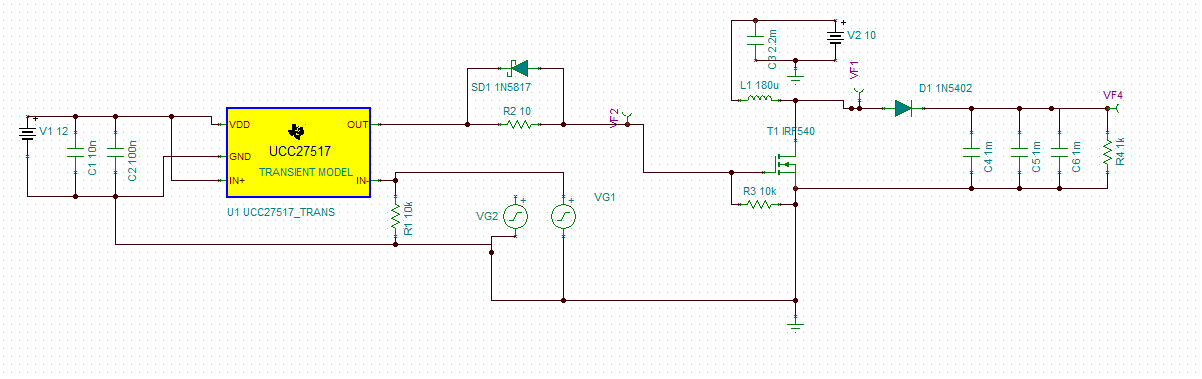

利用ucc27517搭建了一个BOOST电路，通过TINA-TI仿真，

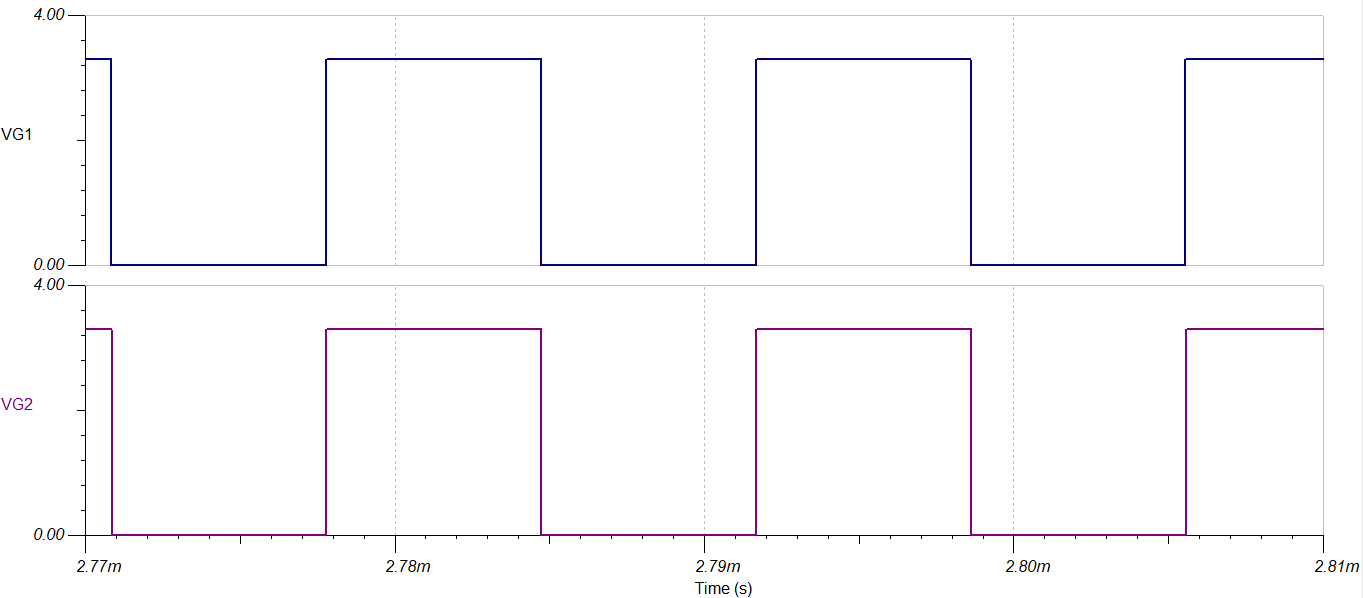

两个PWM信号进行对比一个是square wave方波另一个用piecewise linear产生和前面一样的50%占空比的单片机信号输入。
得到的结果不一样，但是平稳后mos管的占空比都小于50%,且VF1处电压变形。

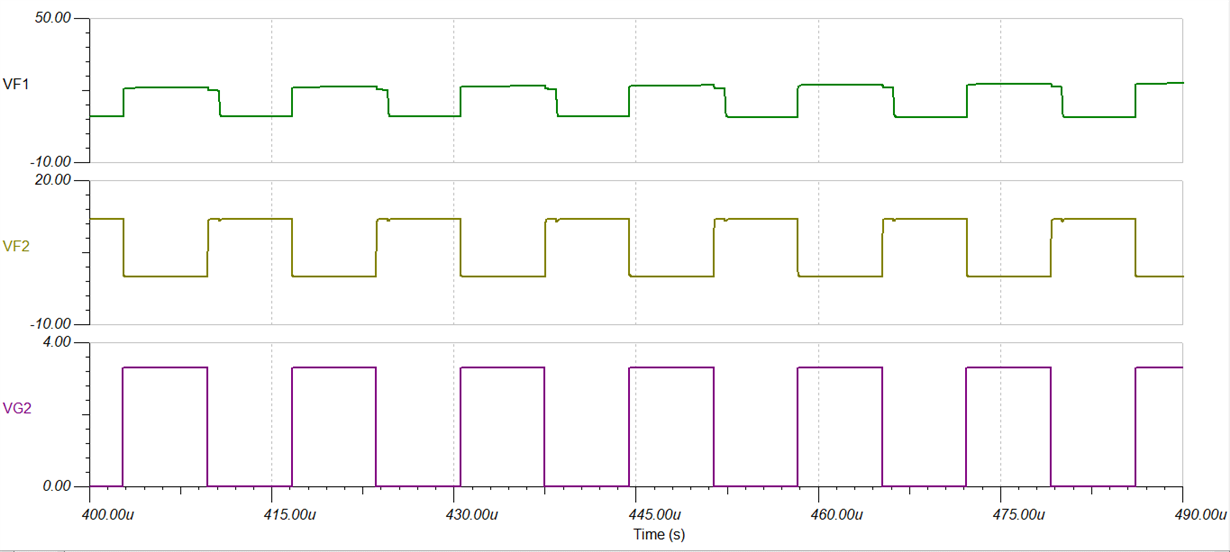

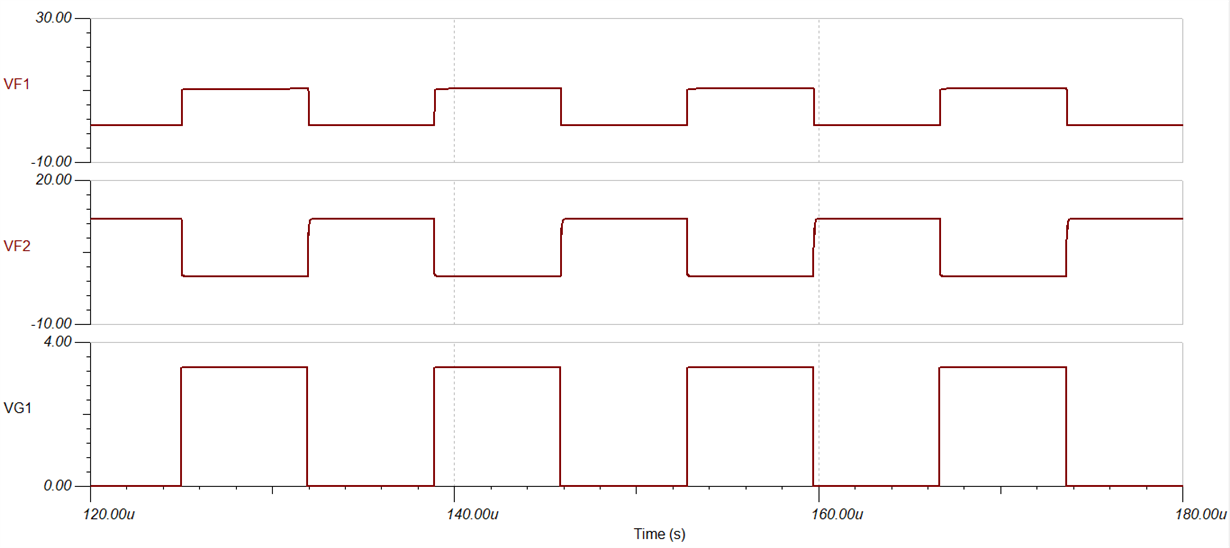

这个图是方波得到结果

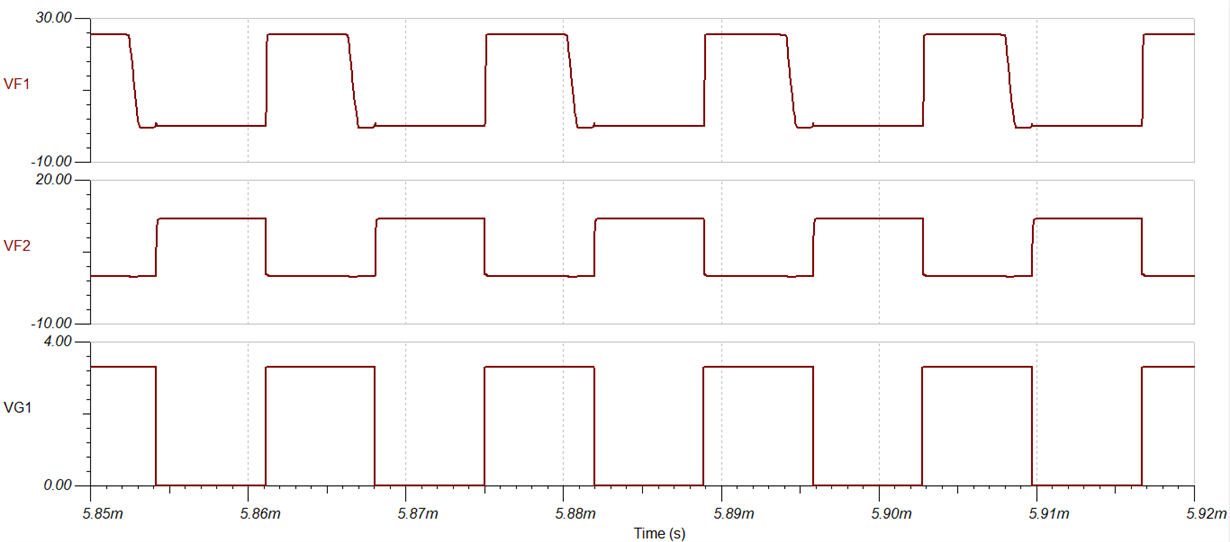

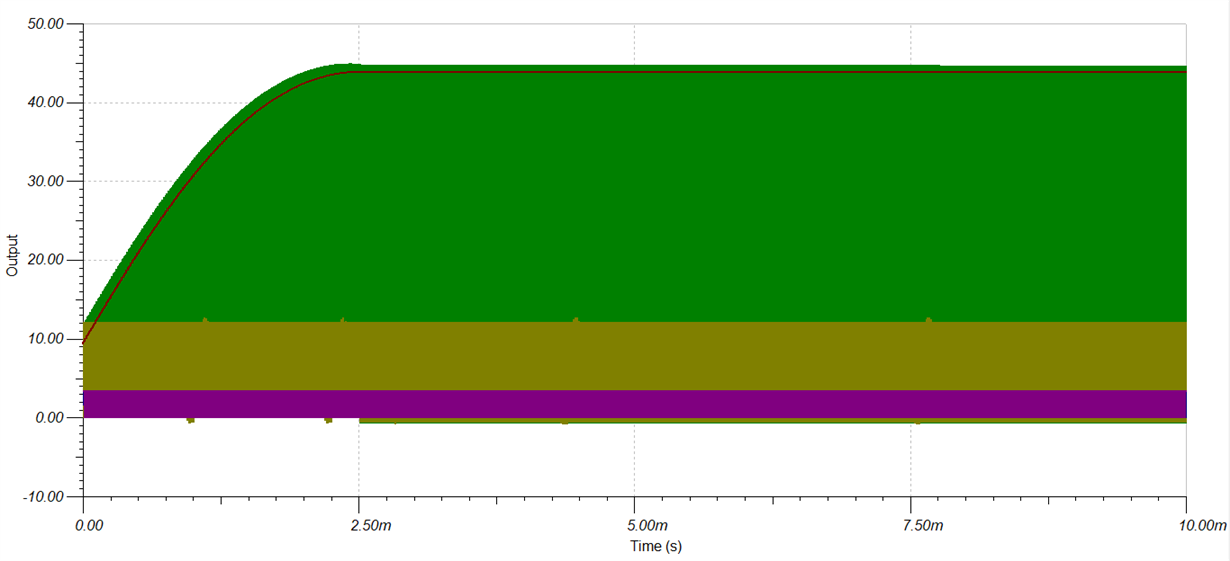

这是方波信号PWM输入，图像依次为从上到下mos管D极电压，ucc27517输出信号，单片机输入信号，刚开始都基本正确

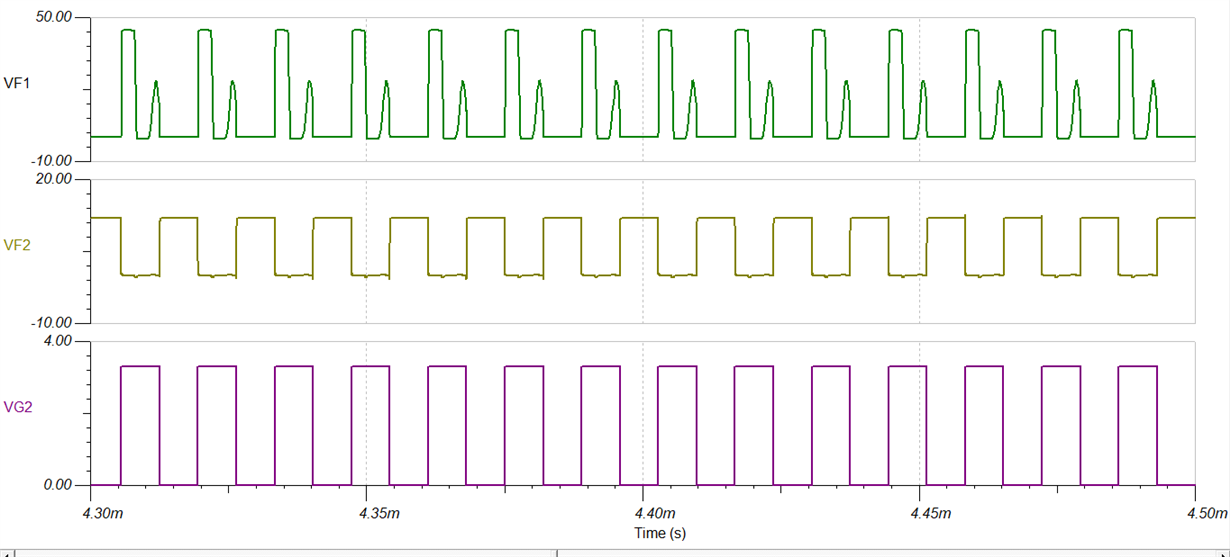

但是稳定后主电路的电压波形和占空比都变了

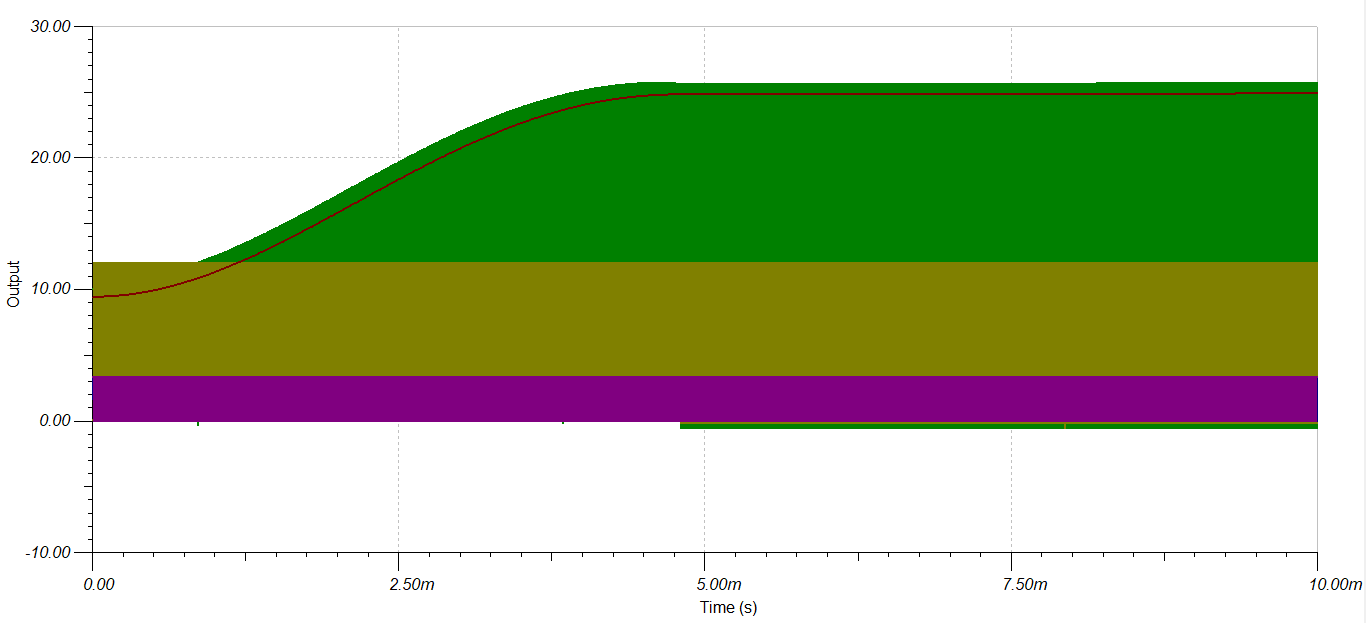

这是第二种波形输入结果

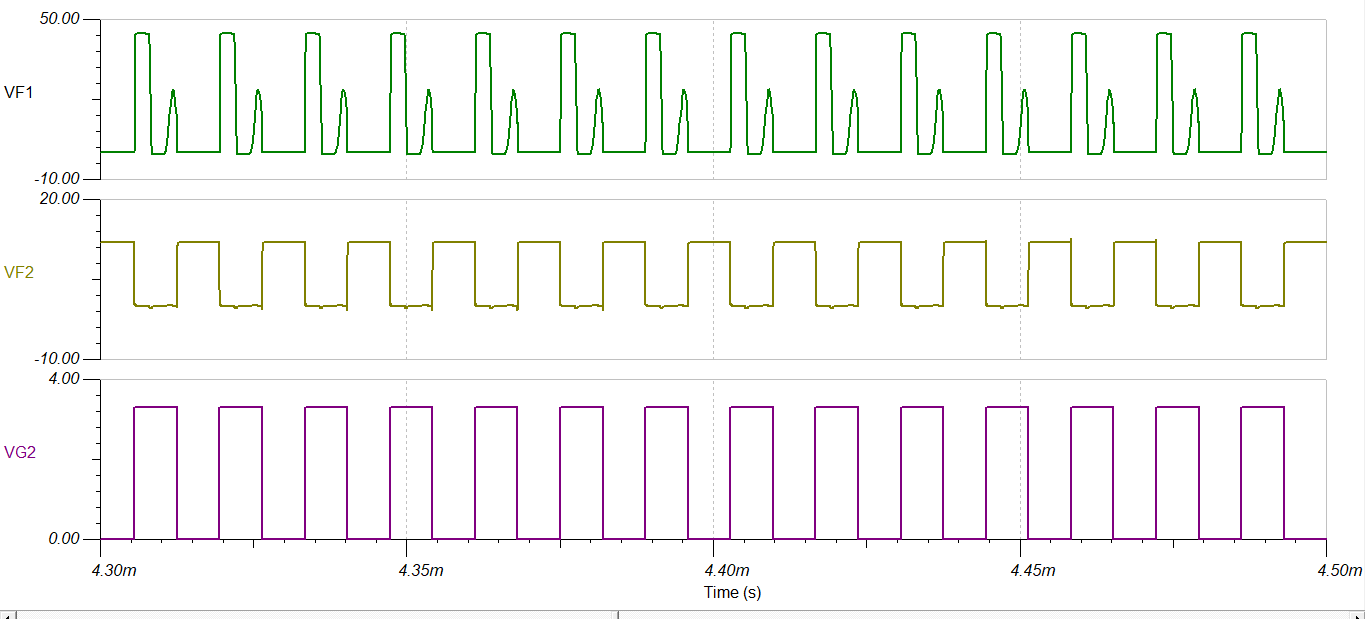

刚开始主电路的电压波形就有问题，占空比不准确。

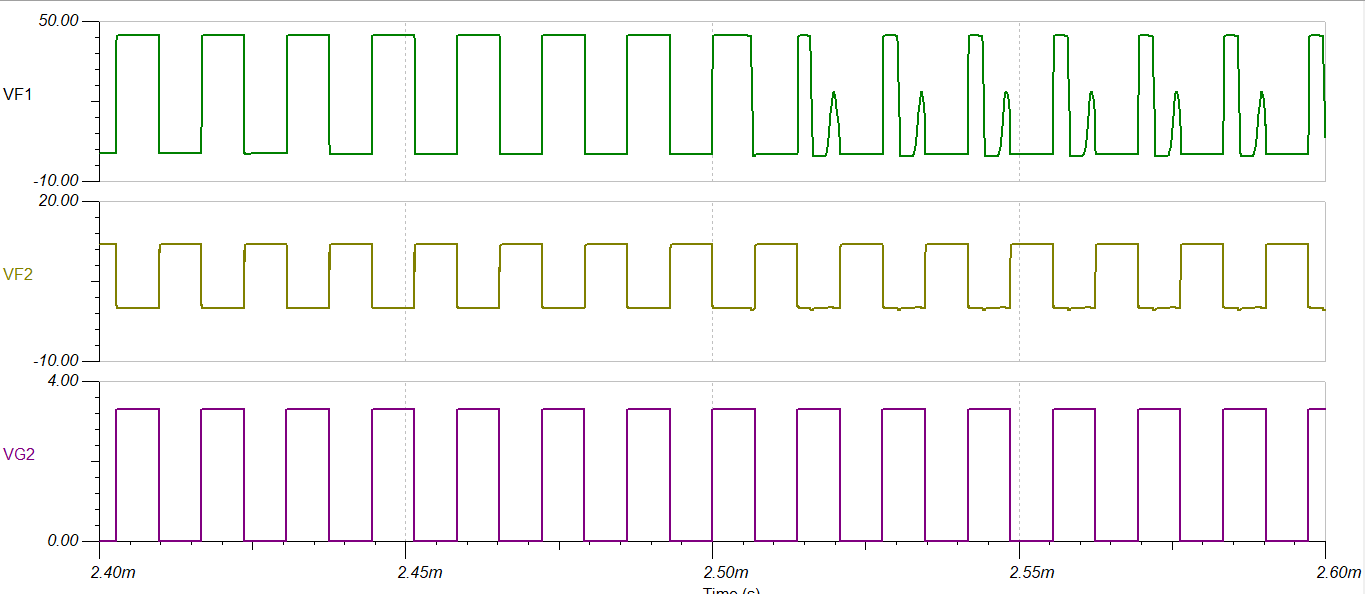

这是快要趋向平稳的时候，前面部分占空比基本准确，但是后面就突然变形了
最后稳定下来就变成这样了。

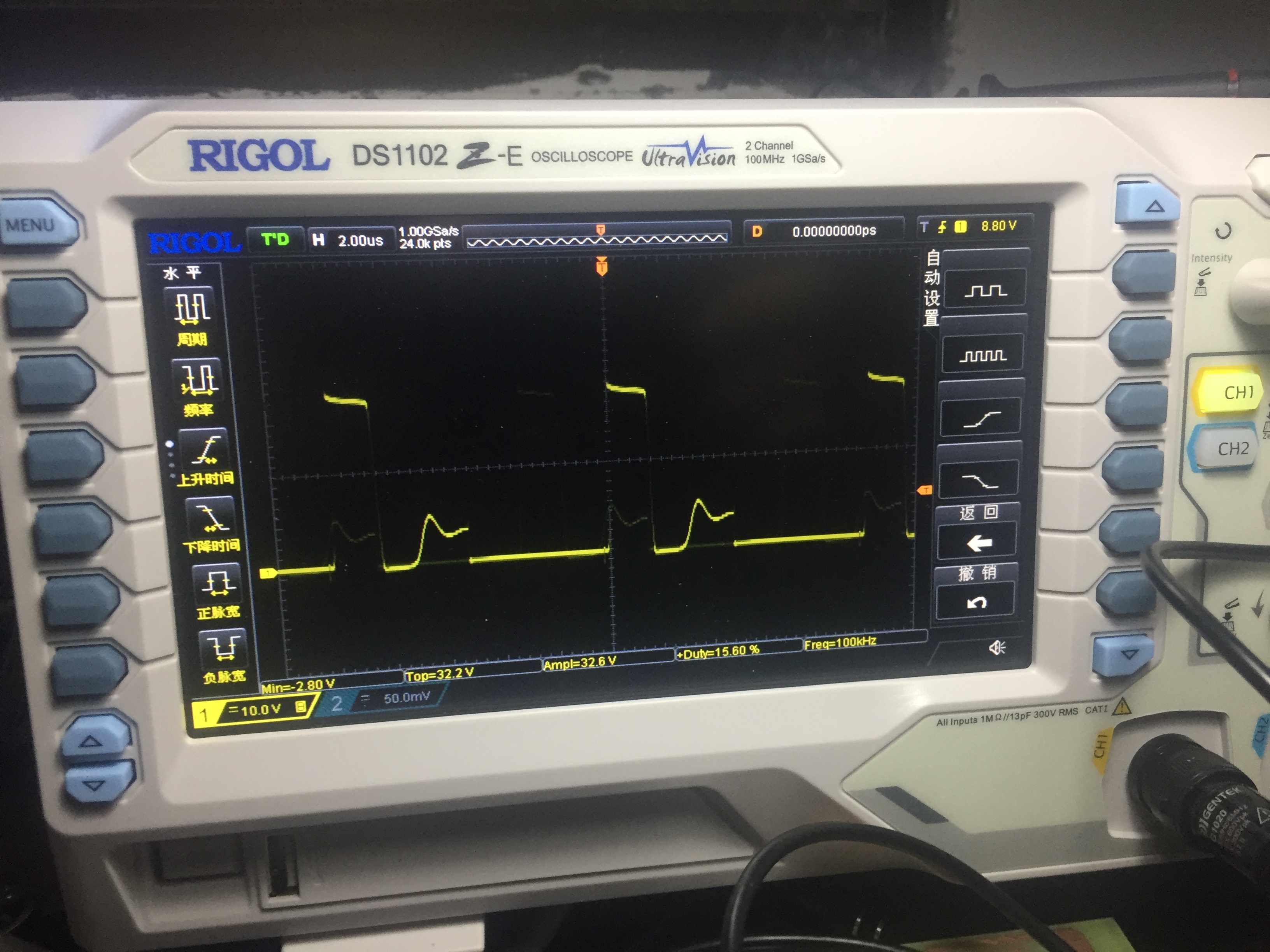

然后做了实物实验结果类似于后一种信号输入。随着输出电压上升，占空比逐渐变窄，而且出现畸形

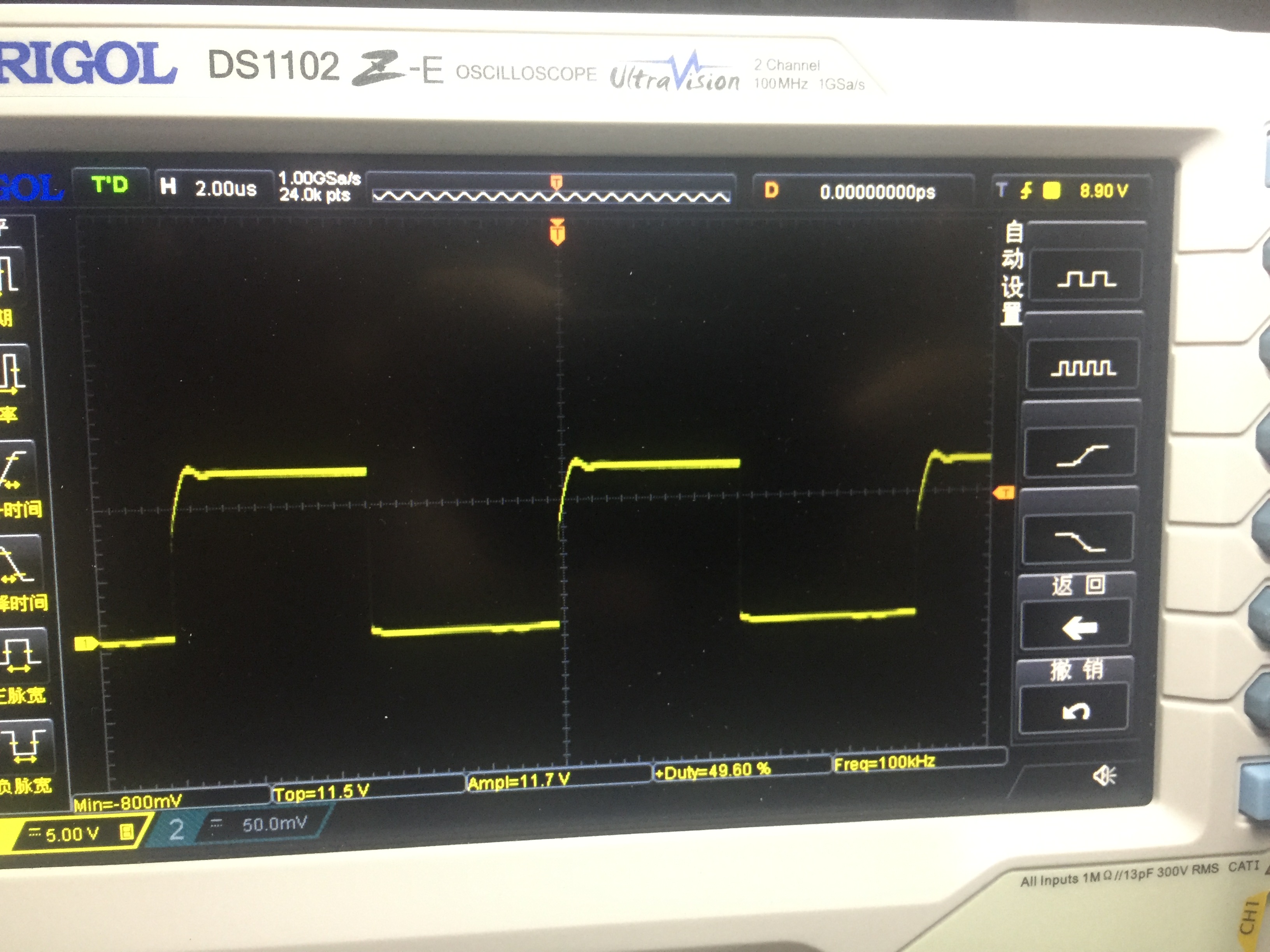

这是ucc27517输出波形
