UC3846DW开机上电波形问题，急求解决

Hi

   能否将电路图上传上来看看？

另外，建议楼主上电的时候输入电源设一下限流，防止烧管

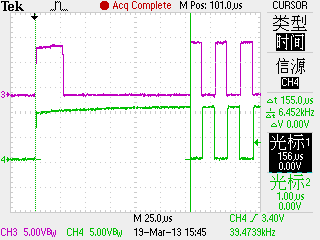

UC3846 为什么上电时输出端11，14脚两波形不是互补的PWM，而是两路信号共通了27US，且绿色波形开的时间也较长是6KHZ，这芯片是不是有问题？

现在将功率部份电路与UC3846输出驱动端断开，开机只上电给芯片供电，测得的11，14脚波形和上图一样，正常应该来说3846两路输出的波形是40KHZ-25US的互补波形啊，可是实际测得的却是如图所是，这明显不对啊！是芯片的问题吧？求教了。。。

原理图：附件

UC3846DW芯片11，14脚开机上电时触发捕捉到的输出波形如图：造成开机上电立即烧坏MOSFET，此芯片用在推挽DC-DC高频40KHZ升压电路，急求TI工程师帮忙分析解决，

原理如图

你的意思是单测芯片，就有驱动输出? 从官网申请几个芯片对比测试一下

hongquan 说：

现在将功率部份电路与UC3846输出驱动端断开，开机只上电给芯片供电，测得的11，14脚波形和上图一样，正常应该来说3846两路输出的波形是40KHZ-25US的互补波形啊，可是实际测得的却是如图所是，这明显不对啊！是芯片的问题吧？求教了。。。

怎么没人回复啊？请问TI的工程师UC3846芯片开机上电是否默认就是输出这种波形？请帮忙测试下你们现有的芯片是否也是如此？还是3846本身功能就是这样？请帮忙解答？先谢谢各位了～～～
