各位大神，本人电源小白，最近在做boost电路时已经反复烧了十几块驱动芯片了，一直找不到问题所在，请各位大神指教

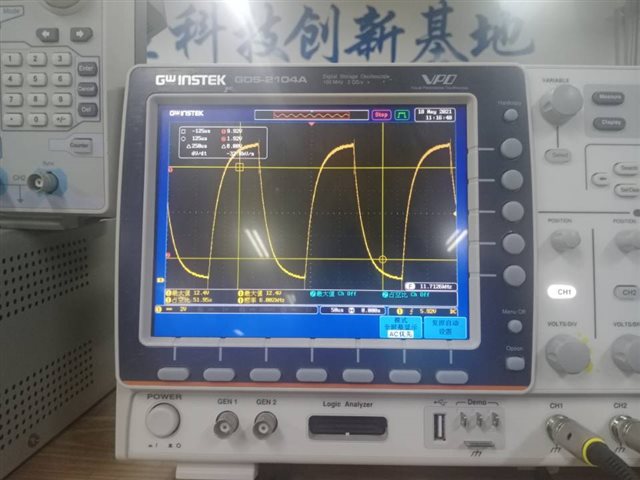

目前就是把驱动电路一插上boost主电路一旦电压达到驱动工作电压，直流电源就会开始反复跳闸，此时测得自举电容电压在3v到7v之间反复跳动且负载电压并未正常升高两倍，若调大电流驱动芯片就会烧掉，烧掉之后测得驱动为HS与GND短接。而驱动没工作时，电源能正常供电且负载电压与电源电压大小大致相等。

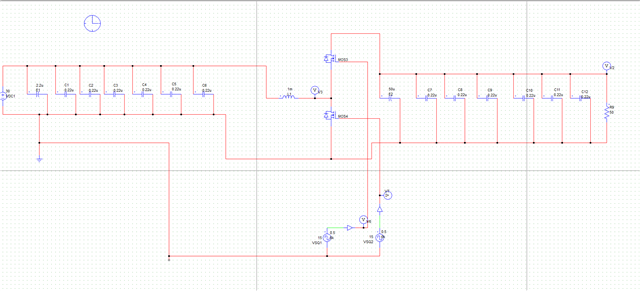

下面是我用PISM做的主电路仿真，因为软件里面没有27211芯片就直接用的方波输入

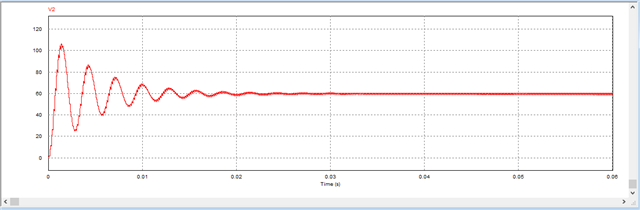

仿真出来的输出负载波形如下图：（两倍的升压）

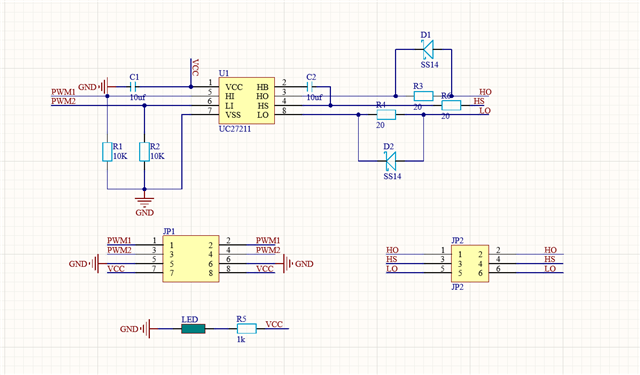

驱动电路图如下：

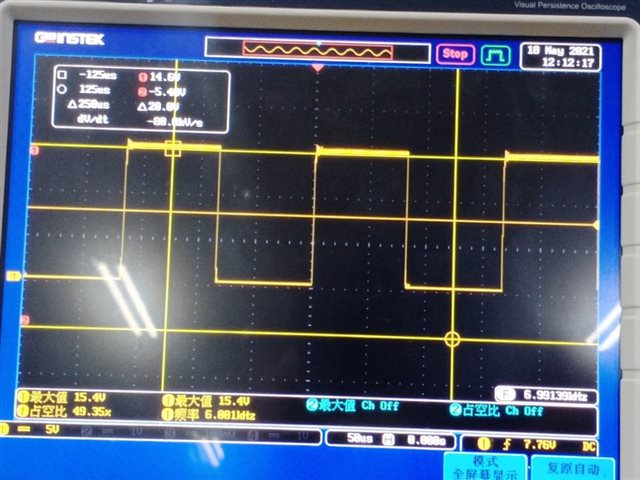

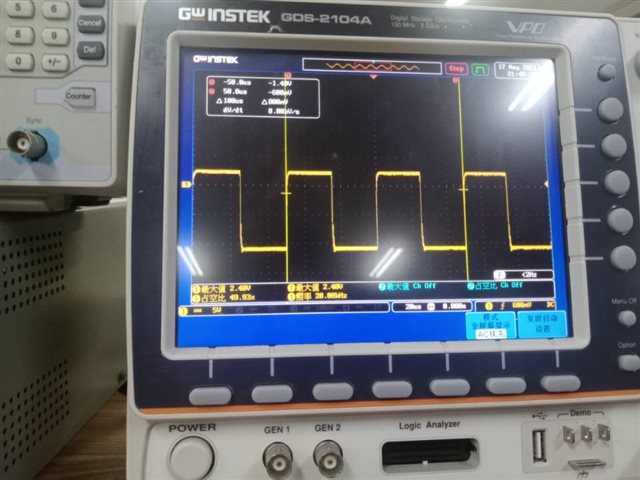

驱动15V供电，HO给高侧mos栅极，LO给低侧mos栅极，HS接在高低侧mos管之间，PWM1，2由单片机6kHZ50%占空比互补输出
