LM51561H: 使用boost升压电路加负载后降压

衡祐
Intellectual 363 points
Part Number: LM51561H

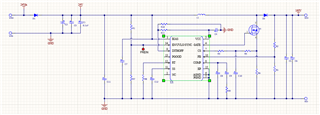

使用LM51561HPWPR芯片搭了个boost升压电路，输入24V，输出160V 250mA，参考了 WEBENCH Power Designer中设计

不加负载电压可到160V，加上相应负载（800ohm电阻）电压直接降为24V左右，测试过程中C7电容烧毁

请问下：boost实现该功能是否可行，LM51561HPWPR芯片是否可以这样使用？加载降压是电感，输出电容选的不合适吗？

电感：MSS1583-104KED 100uH Shld 10% 2.8A 90mOhms

电容：CKG57NX7T2W225M500JH 2.2uf 450V 2个

  • 0
    TI__Guru**** 308311 points

    Hi

        输入电容建议额外增加10u~47uF尽量靠近电感输入端，并且输入走线宽一点。

        C7损坏，有条件的话先显微镜下看下是否有撞损，因为撞损是很容易造成瓷片电容内部短路。 如果没有，就可能有超高的电压击穿。

        你需要示波器确认24V启动瞬间是否有瞬间高压过冲？

  • +1 回复 Johnsin Tao
    Intellectual 363 points

    感谢解答

    输入电容用的15uf，输出电容2.2uf 2个，c7烧毁的那次测试中输入电压出现升压，到30V左右，为什么会出现过冲，查资料的时候看到boost升压电路输出没有回路会导致过冲，这个电路有自己的回路啊？

  • +1 回复 衡祐
    TI__Guru**** 308311 points

    Hi

       要看环路补偿是否正确？ （注意你选择的输出电容大小，以及ESR要对应上，还要注意layout）

       功率电感饱和电流要足够，cs脚layout上要注意避免noise.
