全桥逆变问题

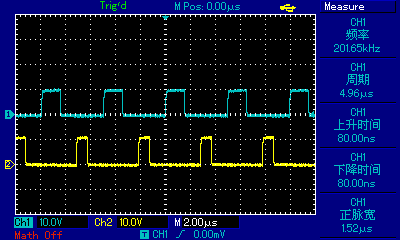

        老师们好,我最近做一个无线充电,前端要做一个高频逆变,然后现在全桥的驱动做好了,这个是一个桥臂上的驱动波形,带有1us左右的死区:

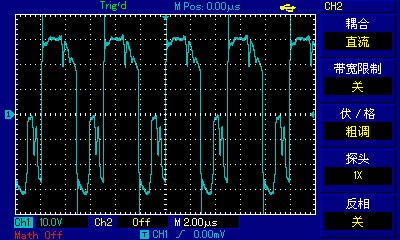

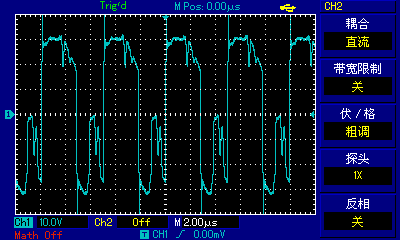

但是加到全桥上之后,出来的波形是这个样子:

我直流母线侧的电压时32V,按理说出来的波形应该是+-32V的方波才对,mos管我用的IRF540N,这个我也不知道问题出哪了。。。。。

还有一个比较怪的现象是在不加全桥的时候所有东西都是好着的,加上全桥之后,不但出来的波形不对,而且我电脑的显示屏也会闪,就好像用

像素比较差的手机给显示屏拍照时看到的景象一样,这个是干扰么?  好奇怪
