用UC3842设计一款boost电源，输入电压16~24V，输出36V，最大输出电流2A，CCM模式下工作，加载1A时mos管IRF540以及二极管FR307发热严重，十几分钟后FR307烧毁，请问如何进行改进？
你好，这种情况可能是二极管关断时候的反向恢复所致，可以观察二极管两端是否出现很高的电压尖峰。如果有，可以适当增加吸收电路。
用示波器看了，反向电压尖峰40V左右，应该不算大，除了反向恢复问题有没有其他可能？如果要改善二极管的反向恢复应该怎么加吸收电路，并联RC结构还是什么？参数怎么设计？
你好，请开关管上DS波形贴出来看看是否正常，如果可能也把layout贴出来看看，谢谢。

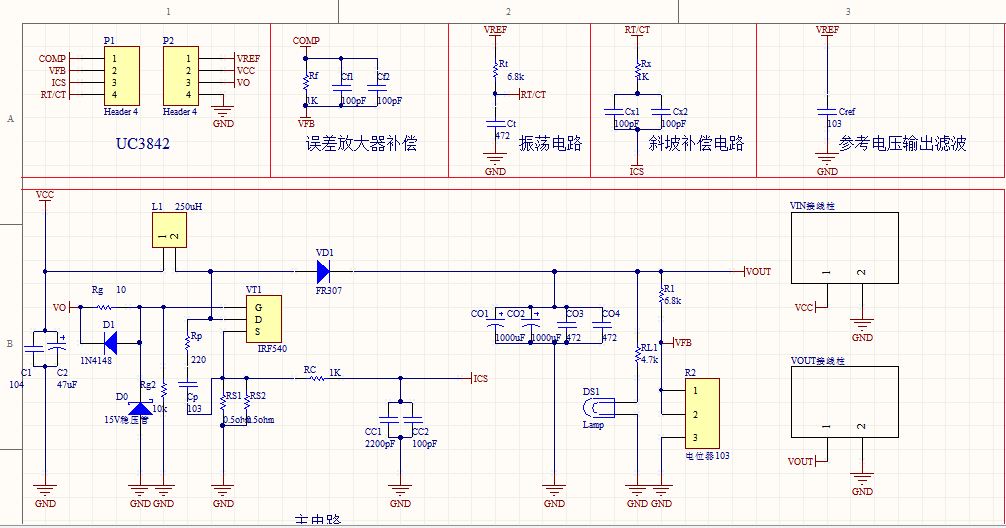

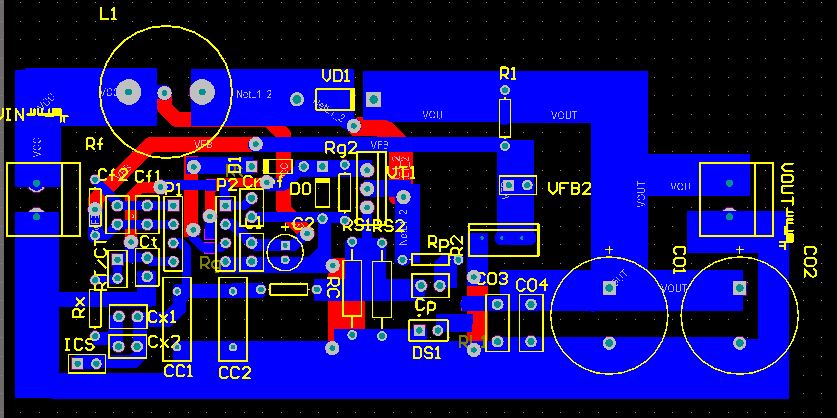

您好，这是我的LAYOUT，请多指教，谢谢！UC3842工作好像不太正常，在关断期间有误导通现象，下午我把波形图传上来
16-24V输入，36V输出，用540及307,本身就不合适，建议换低压的MOS管及二极管。第二，2A的输出电流用这种封装的3A二极管，散热绝对不可能的。你目前307烧毁就是过热的问题。
更改低压MOS管及二极管后，就会正常。
IRF540的Vdss才100V，相对于36V输出已经算是比较低的了，导通阻约77m欧，也不算大，不知道您说的低压MOS指的是什么？另外二极管的选用问题，恳请您给个替换型号推荐，谢谢！新手，请多指教
540是100V的啊，这么说来我想错了，不过二极管最好选择100V以内的肖特基，你做实验练手的话，找MBR10100这样的可能容易一些.你采用FR307，电压高反向恢复时间就长损耗就大，而且散热条件也不行。
