请教 关于 Gate Drive Transformer 的问题

应该和三极管的结电容有关系。请问楼主，Pin3指的是什么芯片?

我们可以来分析下。

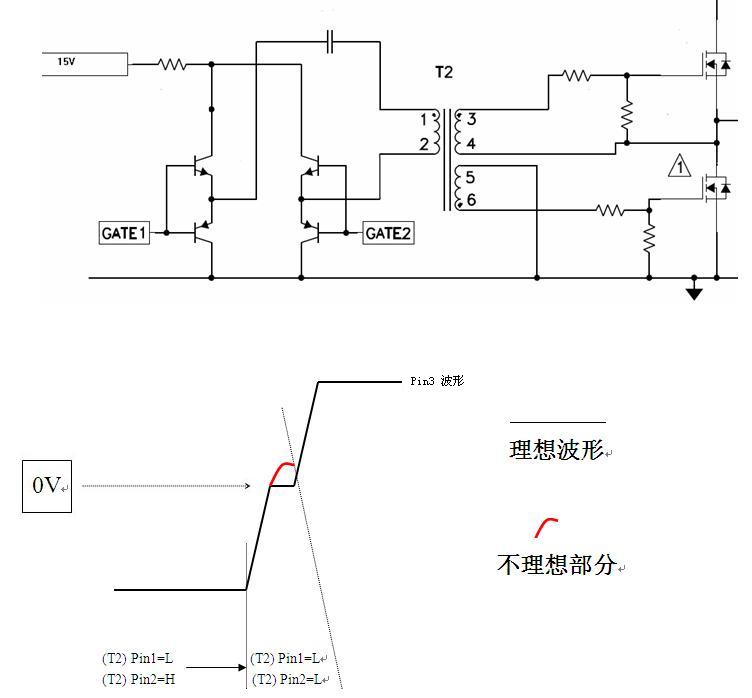

变压器T2

按照参考设计给的电感量，变压器设计上应该没有问题。

我个人感觉是 电感特性 造成的反向电动势，也就是本来Pin2=H Pin1=L，当Pin2=L时为了维持之前的电流会产生一个反向电动势（Pin1高电平），从而使次级的Pin3 产生高电平。

很多Ti相关的参考设计都用的此电路，所以不清楚自己什么地方没有注意。

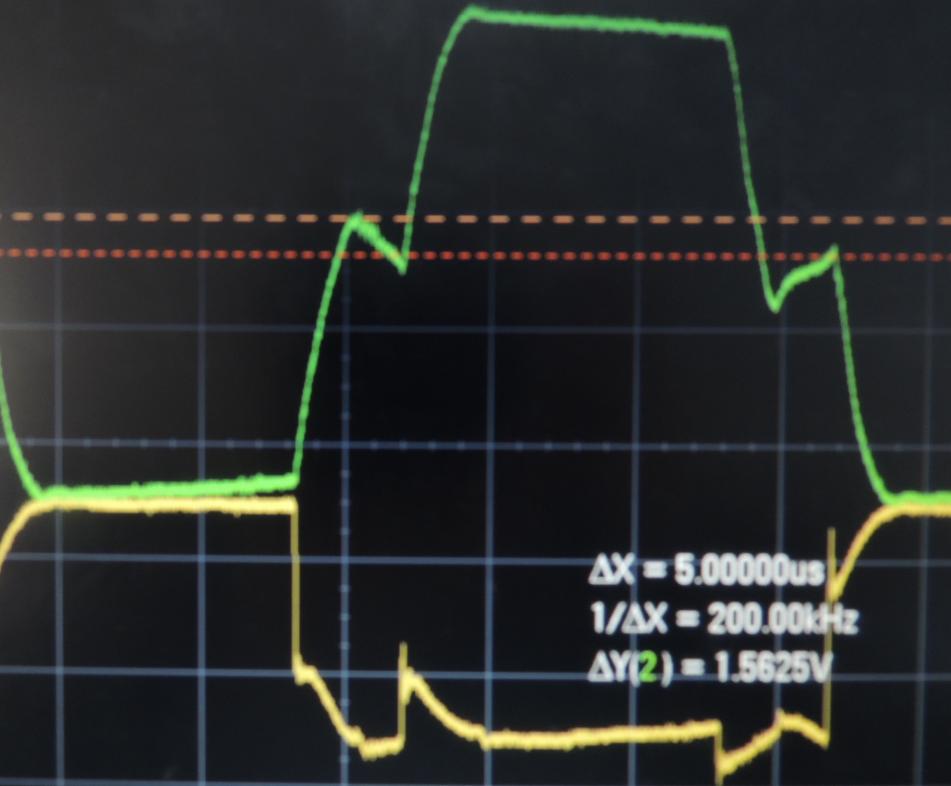

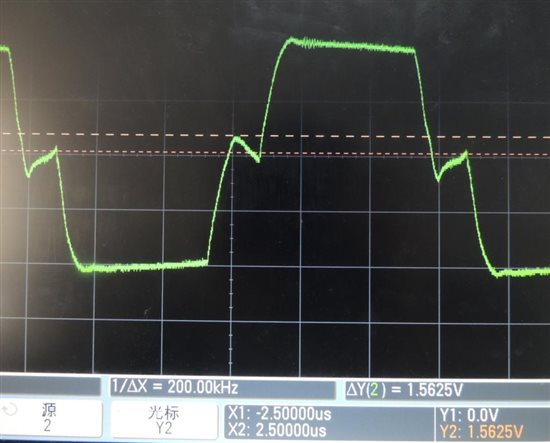

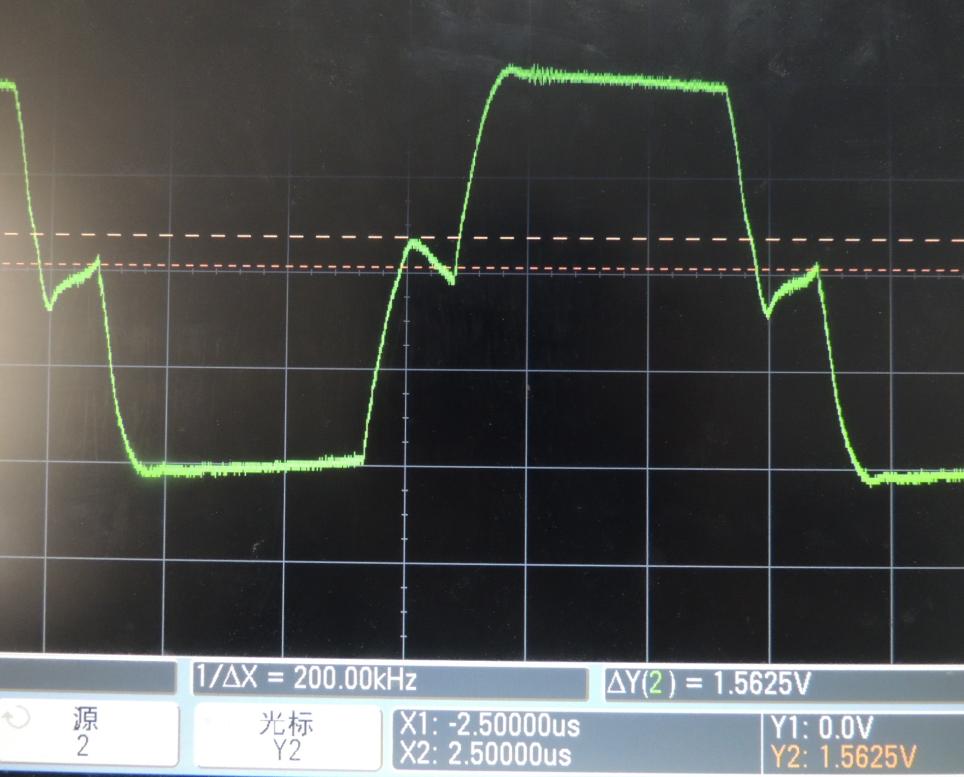

这是实际的 Pin3波形（示波器探头的地接pin4）

绿色：Pin3波形

黄色：Pin2波形

自己顶一下

楼主你好，请问下GATE1和GATE2的波形是怎么样的，有死区时间吗？

  黄色 波形 就是GATE2 的

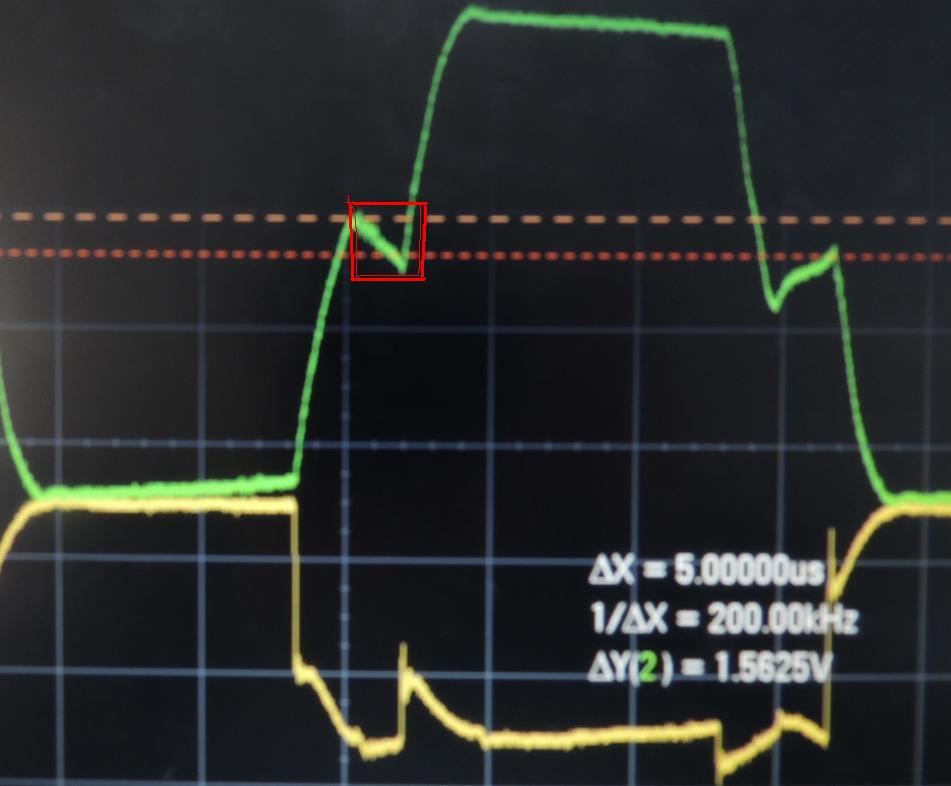

有死去时间，绿色波形中红色方框就是gate1 gate2在死区时间Pin3的输出，应当是0V，但现在出现了过冲，1.5V左右。

Vgs的阈值是3V左右，不知有没有问题。
