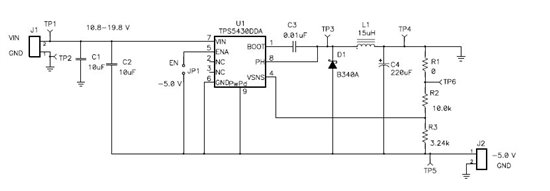

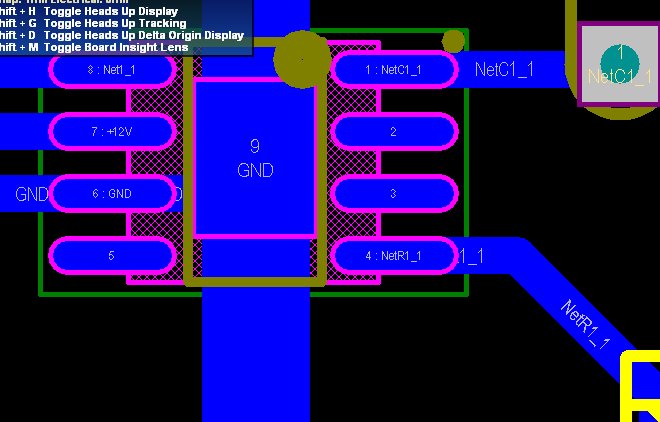

本人按照PDF上的电路，输入12V 上电就直接被拉低为2.2v 电流为限流500mA 我是按照TI PDF上画的原理图的？？？？？大神门帮忙解决哈！！！
输入电压加低一些看会不会坏。
你的输出电压是2.2V,500mA吗,先看看有没有原件或者焊接的问题吧.
请参考官网推荐的布局进行测试，你的元件选取是否按照PDF推荐来焊接的呢？如果原理图没错，就重点检查焊接问题：

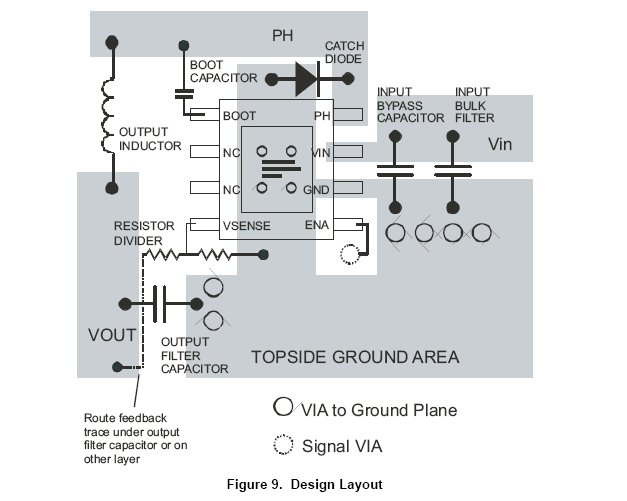

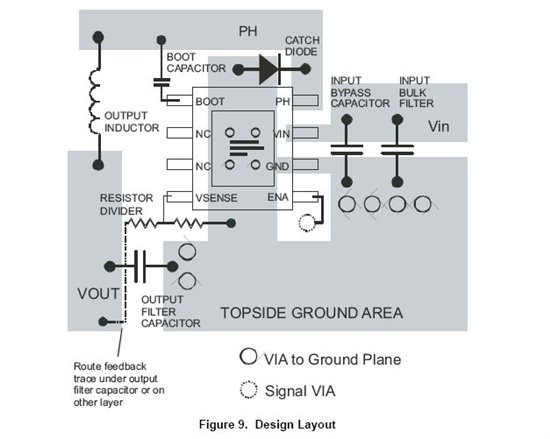

这个是官网的推荐布局：

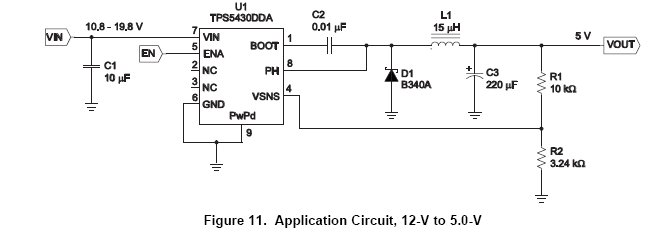

官网原理图：
楼主，能不能把你的测试波形放上来，还有你设计的电源输出是多少V，可以先用WEBENCH设计一下，对比一下你的原理图看看有没有问题。
有可能是你把元件装反了，建议首先检查一下电路。
降低输入电压，观察电压还是倍拉低到2.2V，还是被拉低到了更低的数值。
1.建议将二极管的阴极接到输入电容上，而不是经过芯片底下。
2.芯片的thermal PAD pin9 注意与GND良好接触。
3.仔细检查下有没有地方短路或者接反了。。
测试的时候慢慢加负载看看是不是正常
