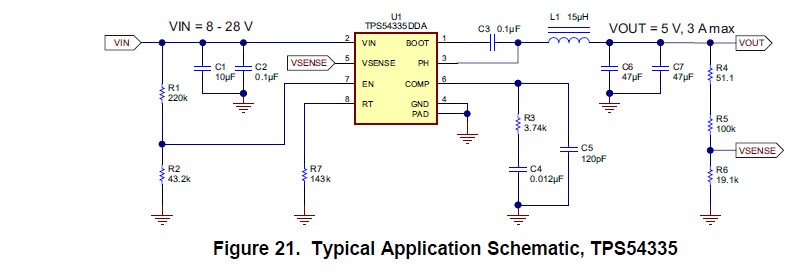

我刚刚开始做电源，按照原理图做了一个一样的板子，但是为什么电源输出到0.2A就会不稳定，再加大输出电流，电流就会为0.
在这个之前，输出一直保持恒定，没有任何异样，希望大家能够帮帮我……感激不尽。。
输入电压为8——28V 输出电压为5V， 1.5A ~
这多是PCB线干扰的结果。
高频电路里，原理对只是第一步。PCBLayout是第二次设计，任何一步出问题都是致命的。建议传个你的布线图，看看问题究竟在哪。
需要看看PH点的波形，0.1A时候是否稳定，即一直观察PH波形直到关闭看看有什么异常。
也看一下加载过程中电压的变化
另外注意下测试的环境，比如输入端的导线和输出端的导线不宜过长
波形一直正常，倒是COMP引脚上的波形有点不稳，是这个造成的吗？
加载过程中电压一直稳定。。
从COMP波形看；有明显的周期性变化趋势，说明亲的电源稳定余度有点不够，在特定条件下有自激风险。
正常的波形应该是怎么样的呢？希望能描述一下。我好调试谢谢啦

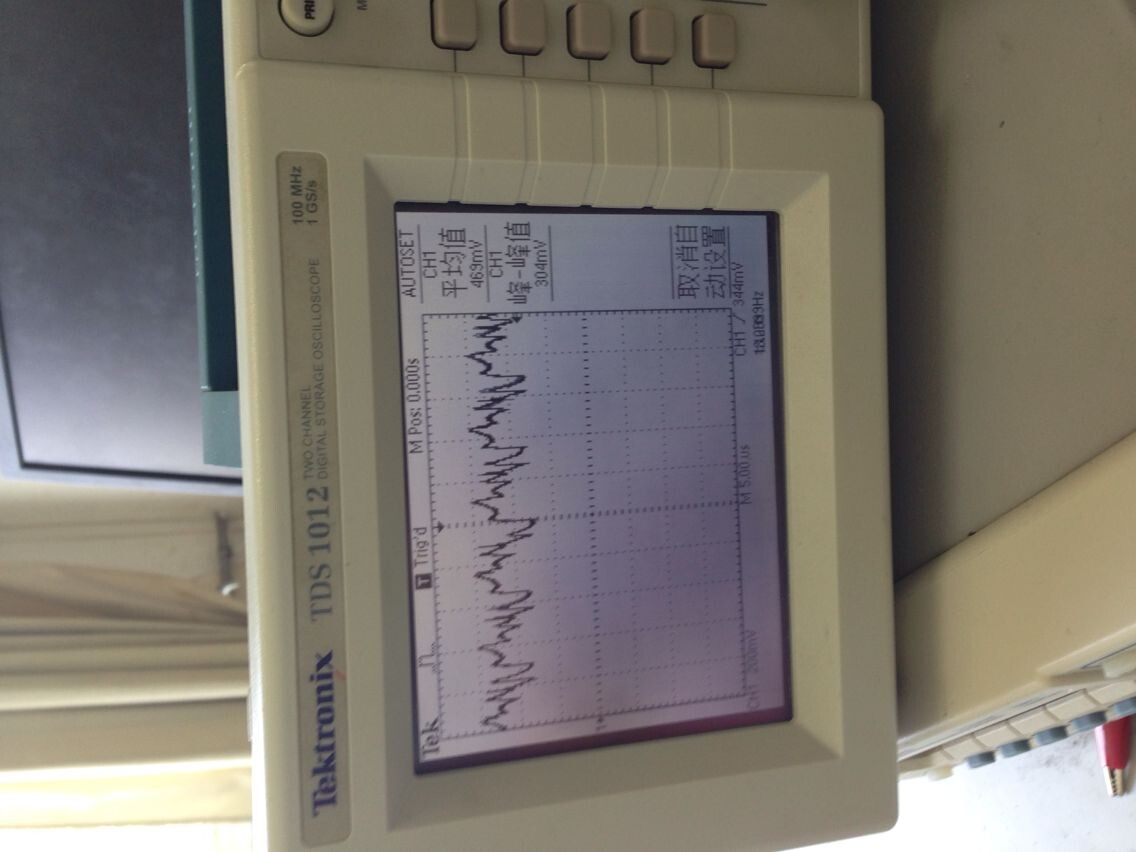

5V输出，纹波有300mV,有些偏大了，波形也不规律。
首先确认下你的电感是否有问题，是否有饱和现象，再就是布板是否注意输出，输入电容尽量靠近IC。环路参数调试下，看是否有改善
将COMP引脚的原件改了一下，但是又出现新的问题，电感开始叫……输出纹波的频率只有20KHZ
PH关闭之前一直很正常。。
