关于TPS28225驱动mos管的BUCK降压电路，出来的纹波现当大，有600mV的纹波。不知道如何解决。我输入电压DC20v,输出DC15V，输出电流2A时。PWM用单片机来出来，电感是300uH的铁硅铝。输出电容2个470并联和外加104两个独石电容。求各位大神指导。谢谢！
亲；BUCK噪音主要来自电感的分布参数，MOSFET驱动电阻，PCB布局，测量点的位置，与原理几乎没有啥关系。因此；亲；请上传PCB和测试波形。

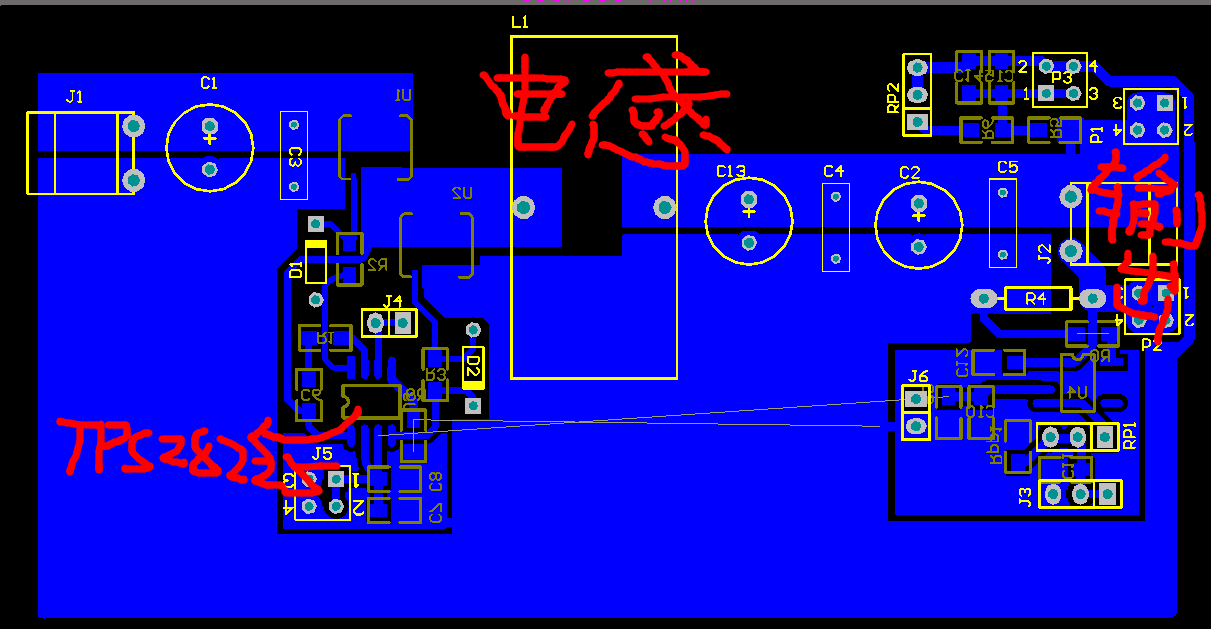

这是我的PCB布局。请指点。谢谢。
求指导啊。
亲，大面积敷铜和高频电容远离IC是这块板的致命问题。建议先挪一下电容位置，体验一下位置与噪音关系。
那电容要挪到哪里，靠近芯片tps28225吗？还是怎样？能说清楚点吗？铺地我采用单点接地的。
可以把亲有做过得案例，发个过来看看吗？谢谢！
亲，这可不叫单点接地。单点是所有地接一点，亲的这点太大了。
关于电容，建议尝试移C3到IC现在的单接地位置做电源滤波～（IC右下侧）。
TPS28225驱动mos管,在MOS管的电压可以达到多高。TPS28225电压工作在8V左右。可不可以MOS在44V以上
