我们实验室自己开发的6678板卡，电源方案采用的是UCD9222+7242.刚上电的时候，连接ccs，跑程序都正常，但是一会ccs就打印说读不了寄存器了。

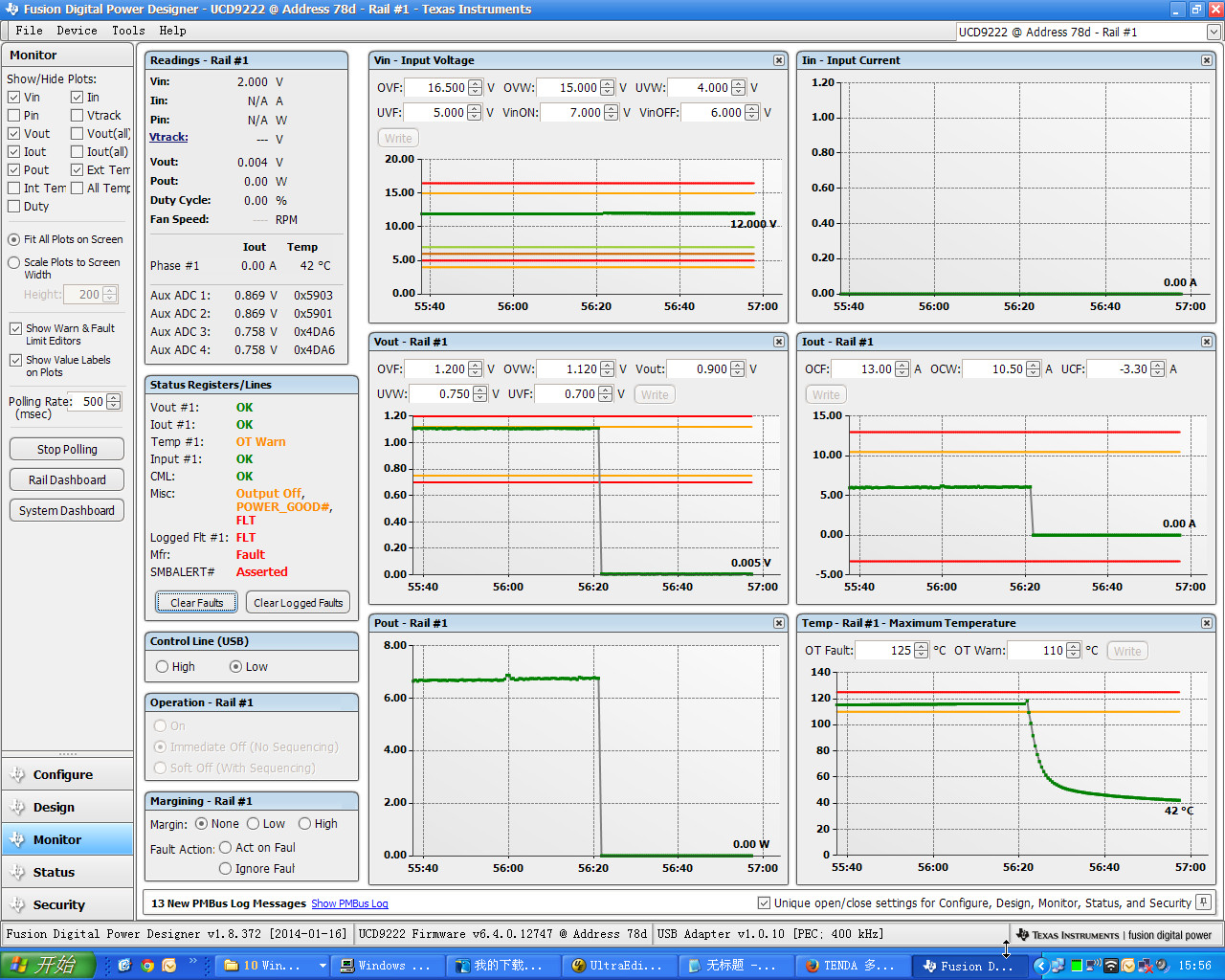

我们就用usb to gpio 监控了电压，发现output off了，如下图。
请问是什么原因导致不输出电压？

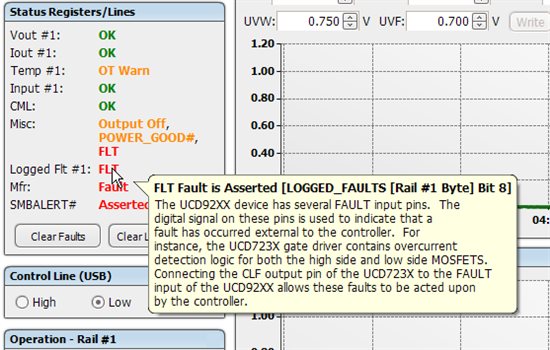

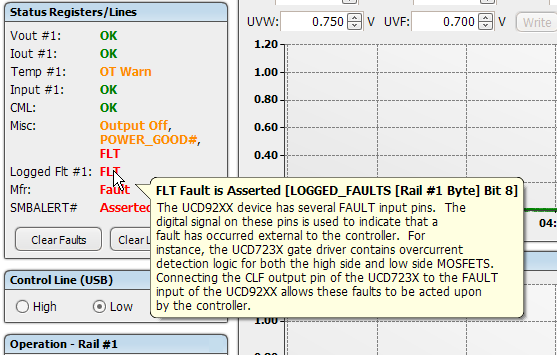

鼠标指针放到FLT也没指示出具体什么错误
求指点，谢谢！
我也出现了类似的问题，同样是UCD9222+7242，但是我还没有焊接C6678，想先把数字电源调试好，我出现如下问题:
1.在Power Designer 的Mintor中显示 OV fault，Output Off
2. Power Designer不停的读取UCD9222的参数文件
3. Power Designer 电压输出为0V，电压输入显示为12V，可看到两个温度，一个是30多度，一个是40多度
麻烦会的人顺便也给我回答一下，谢谢
你好：
能上传你的配置文件吗？这样便于我们帮你分析原因。
谢谢Tom
我们的配置跟6678 LE 的评估板配置时一模一样的。
谢谢
你好 LI TIAN，
从你的截图来看，应该是出现保护了，检查一下芯片运行的温度，看起来比较高，有可能出现了过温保护。
你好，
1）如何在烧写前检验Digital power Designer的配置文件是否正确？
2）我的Digital power Designer 中没有导出x0格式文件的选项，这是为什么？那如何对UCD9222进行烧写呢？
