开关电源地间干扰

大电流环路尽可能的小，输入输出接电容的线尽可能短

你好，首先要看一下，你的测量方法是什么，其次布线尽量减小输入回路的长度，谢谢。

您好：

           PCB中输入输出电容的线已经很靠近芯片引脚了；

           芯片输出端电流3安培多，环路尽可能的小的意思是输出端走线尽可能短么？这个问题只能通过PCB控制么，可以通过单点接地等电路设计改进呢？谢谢！

您好：

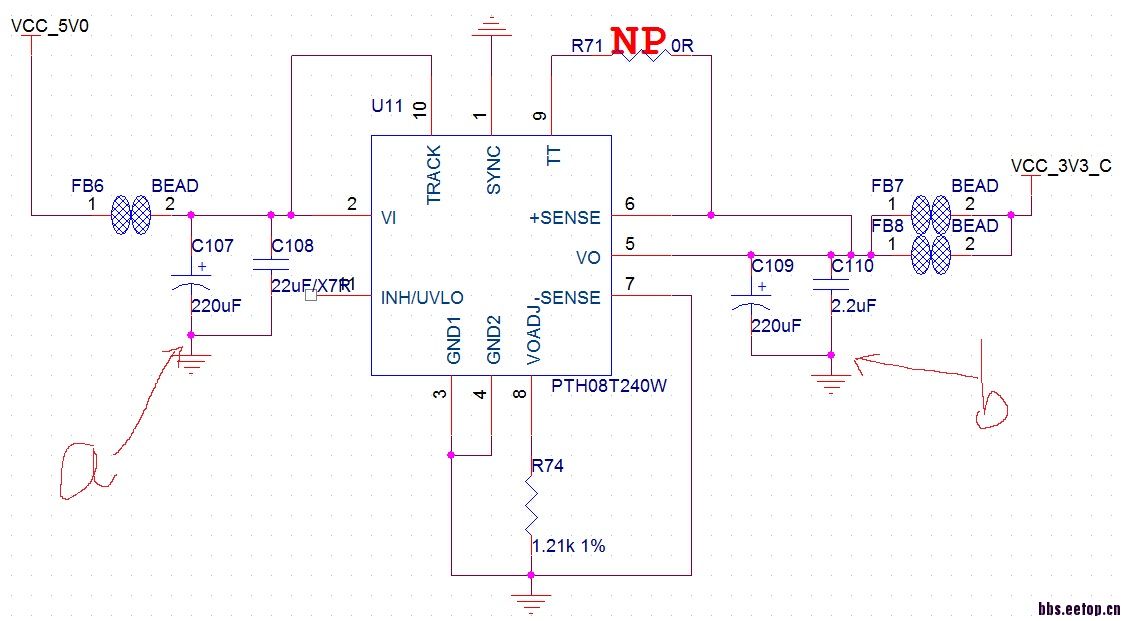

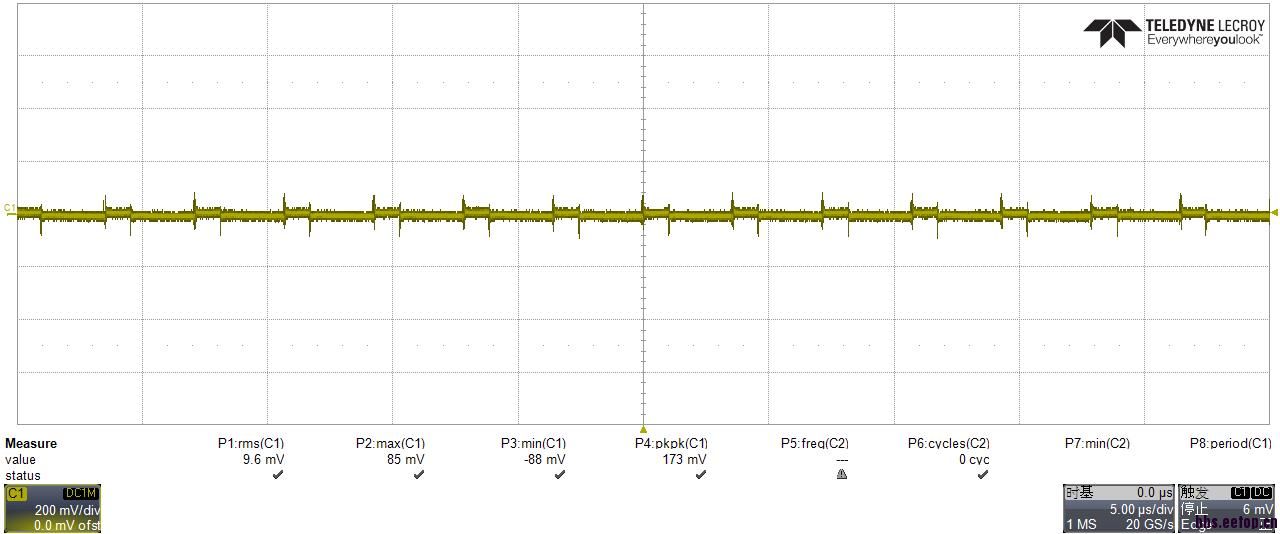

        我的测量方法就是将两个测试点分别接示波器探头和探头地，不知是否有问题，谢谢！

要是我，我会布一大片地，来降低干扰

你好，这样是否距离太长，探头的地线会像天线一样吸收一部分噪声，谢谢。

你好，单点接地，是GND1和GND2单点，即主功率地和控制地单点，你可以尝试下，谢谢。

您好！

         关于测量，你有什么好的测试方法可以借鉴下么？另外我想将芯片的输出和后端做单点，后端有10G高频电路，网上资料说高频做单点不好，不知这个是否适合做单点？谢谢！

你好，关于测量如果用普通探头最好是地线尽量短，如果实在不能短，我可能建议使用差分探头测。

你好，一般的单点接地是指模拟地和功率地，你的后端接的还是功率地为什么和前面的功率地单点呢，铺铜铺在一起就好了，至于10G的应用我也不太了解，但是我觉得还是铺在一起好，你的模拟和功率地还是单点，谢谢。

这种波形好像是示波器探头接收到的，你将示波器探头短接靠近电源试试？
