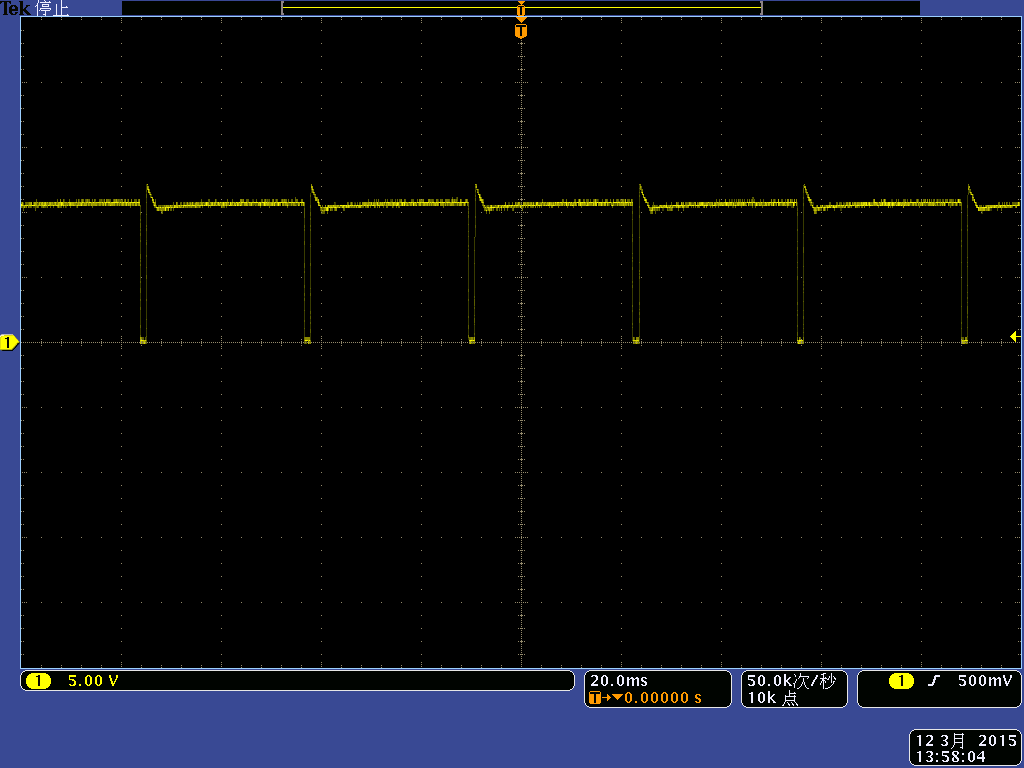

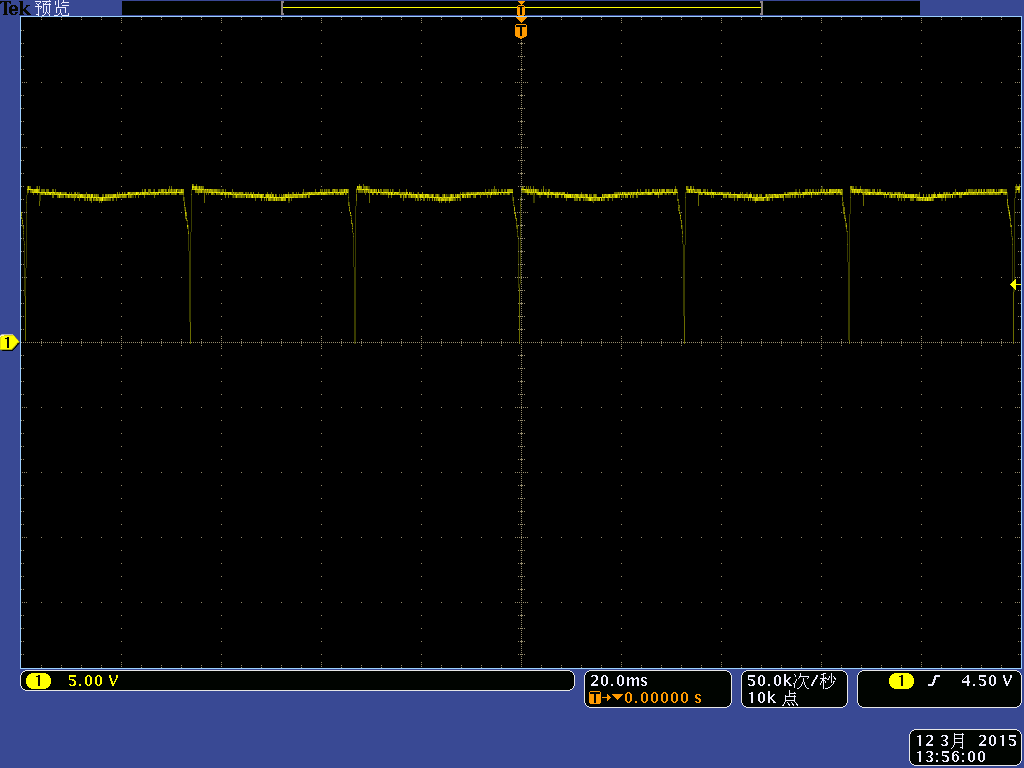

使用BQ24610芯片设计2节电池充电管理电路,按照芯片资料的原理图和评估板的布局设计了PCB,调试发现电路工作不正常,一上电之后PG引脚对应的LED以几十Hz频率进行闪烁,VBAT设计输出应该是8.4V,结果只输出0.4V左右,VFB只有0.1V左右,经过实际测试几个关键的引脚电压分别是,VREF:3.3V,REGN:5.74V,VTS:1.651V,VISET1:0.597V,VISET2:0.3V,VACSET:0.592V,这些引脚的电压应该都在正常的幅值范围内,理论上芯片应该工作正常,不知道为什么PG引脚和VBAT、VFB引脚输出不正确,请大家帮忙分析下。
