TLV61220 空载烧毁

你好，你加了电容以后，再重新焊接一块看看，谢谢。

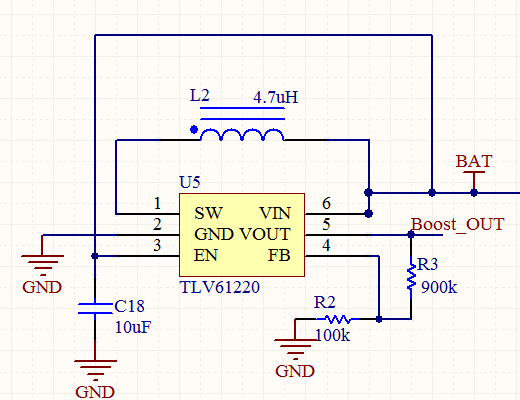

你好，请问是不是这个电容需要接在靠近输出脚的一端？我在稍远的位置用了这样的电路滤波

我有一点不明白的是，输出端的电容是不是用来滤波的呀？那和芯片烧毁有什么关系呢？

谢谢

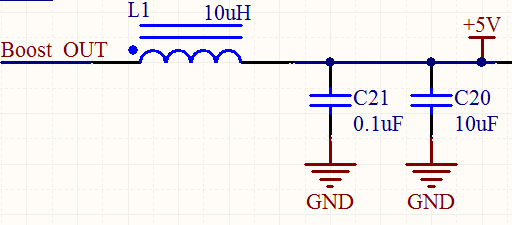

你好，之前我完全不懂升压电路这里的原理，现在明白一点了。按照我上一块原理图，是不是我可以把10uH的电感短路掉，把0.1uF的断掉，这里就可以使用了？

谢谢你的回答，之前的问题已经解决。

不过现在输出是5.4V，FB引脚也是0.54V，这和数据手册提供的差别比较大，这个该怎么处理呢？

你好，FB电压不应该与500mv差这么多，请检查FB到芯片地引脚之间的电压，谢谢。

你好。

我也很纳闷为什么会高这么多，于是就换了一片重新焊。期初检测电压正常，VFB是0.5V，Vout是5V。隔了半天之后测试，FB到地的电压在508mV左右，Vout只有3.9V。我用单节18650供电，输入电压是4V。好奇怪啊……

你好，FB 电压是508mv，输出电压只有3.9V，不对啊，你的分压电阻有问题，谢谢。

楼主  有没有用过TPS61200进行软件仿真的  TINA软件都找不到TPS61200的模型，所以无法仿真啊，求教 Q 723858792

你好。

我把电阻拆下查过，没发现问题。郁闷一番之后我换了板子重焊了一次，空载不出现问题了。但是现在发现输出电流完全不够。我是升到5V输出，负载我用了500Ω电阻测试，发现电压被拉低到4.3V（FB处0.42V）。我加大了输出电容到20uF，电压变成4.6V（FB处0.45V）。最后我用电位器，发现在670Ω以上能够保持5.1V输出，再变小电压就会被拉低。能请你帮我分析一下吗？这个电路按说应该能够轻松应付10mA电流啊 ……

你好，我并没有仿过电源芯片，不好意思呀……
