TI WEBENCH软件很强大

Jack5

TI WEBENCH仿真软件测试开关电源芯片时，工作数据里面的Vout p-p与仿真波形显示的纹波电压不一样啊，而且这与实际波形会相差多少呢？在线等高手解答。

0 KW X 10 年多前

Guru 94471 points

仿真结果基本与实际基本一样（必须用PCB仿真），相差不会超20%。但是；如果PCB差异较大，就没准了。

0 Jack5 10 年多前回复 KW X

Hello，XP

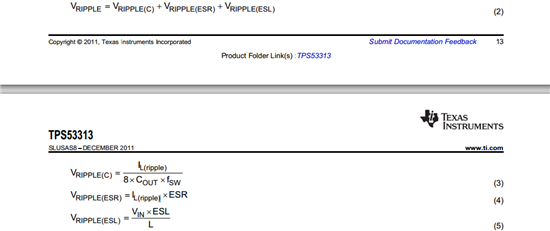

我用这个公式计算Vout p-p，其中IL(ripple)、Cout、ESR等用的数据都是WEBENCH给出的数据，但是我计算的Vout p-p和WEBENCH 上给出的不一样，差了很多！

0 KW X 10 年多前回复 Jack5

Guru 94471 points

亲；这是模型不准导致的差异。

你用的公式，是基于理论的理想计算。WEBENCH是基于数据库方真（厂方给的实际开关波形）。所以；动态参数差异很大。建议用WEBENCH结果，它更接近实际。

0 Jack5 10 年多前回复 KW X

哦，非常感谢，长知识了。

不过，有很多理论上的计算的纹波竟然比WEBENCH结果更大，这是正常的吗？

0 KW X 10 年多前回复 Jack5

Guru 94471 points

亲；完全有这可能。
