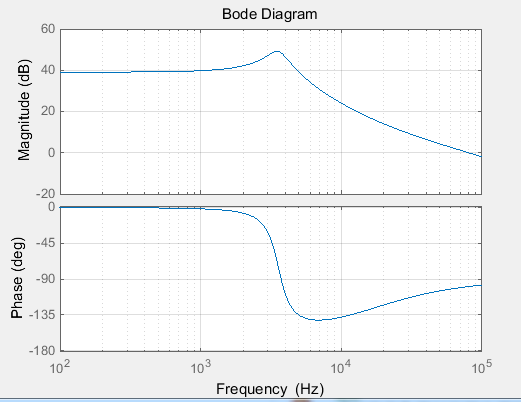

我用计算出来的同步buck的传递函数绘制出的波特图如下参考《开关变换器动态性能》，而使用ti的SFRA扫出来的波特图如下：，请问为什么会有这么大的差异呢？SFRA出来的为什么相位会有一个360°的突变呢
亲；仿真理论没有任何问题，仿真的差异几乎完全来自建模。你和TI的模不同而已。
你好，你这是未加入补偿的开环传递函数曲线？直流增益也差的比较多，先看看影响的因素输入电压，载波负值，反馈采样系数，谢谢。

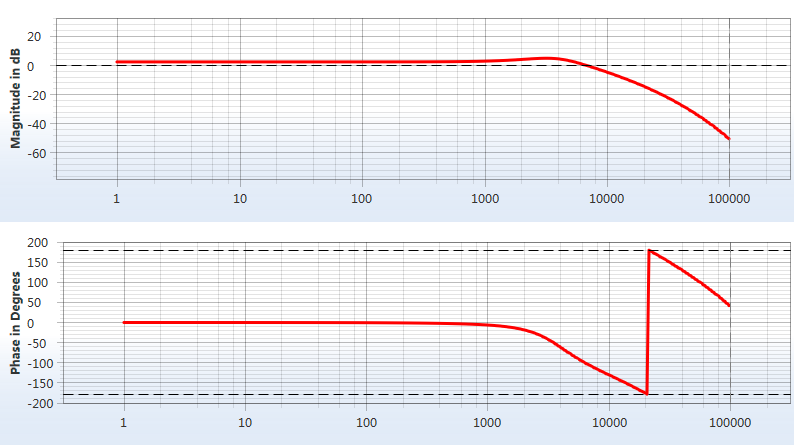

参考《开关变换器动态性能》，而使用ti的SFRA扫出来的波特图如下：
，请问为什么会有这么大的差异呢？SFRA出来的为什么相位会有一个360°的突变呢
