请教一个问题，我使用TPS63001DRCR 做3.3V固定电压输出电路。按照datasheet的参考电路设计。输入电压5V左右，输出测试是3.3V。
但是L1发热很严重。请教一下是什么原因，如何改进？ 另外尽可能降低电源管理模块功耗，应该注意哪些问题，谢谢！

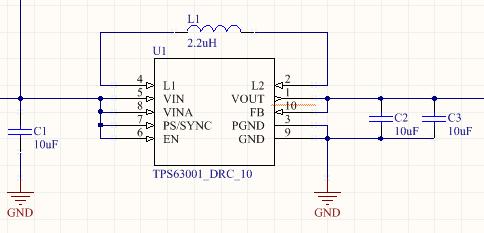

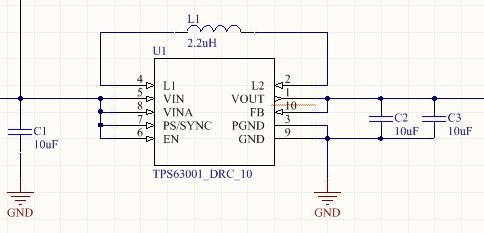

原理图：
PCB layout：
亲；选电流大些的电感试试。
谢谢XP兄，帮忙提供一个参考 器件参数？
我使用的是普通2.2uH贴片电感（0805封装），器件好像没有提到电流相关的规格？
to XP，我刚查了一下详细参数，确实每一个系列各个器件有一个Ir MAX，我这个系列只有300mA，确实小了点。我更换一下器件试试。
另外除了关注电感电流外，还有什么需要注意的？
亲；从空载损耗讲，你的PCB非常棒！从以后带功率看，功率线还需要充分的加粗，现在太细了。
To XP：你说的“功率线“，是指VOUT输出吗？
To XP：
再次感谢你7月份的回复，我的问题解决了。
第一：把之前的普通电感改为大电流的功率电感；
第二：所有输入和输出线都采用覆铜的方式，尽可能大的增加输入和输出线宽度；
第三：尽可能把输出靠近大电流负载；
修改以上三点后，电路表现不错！
