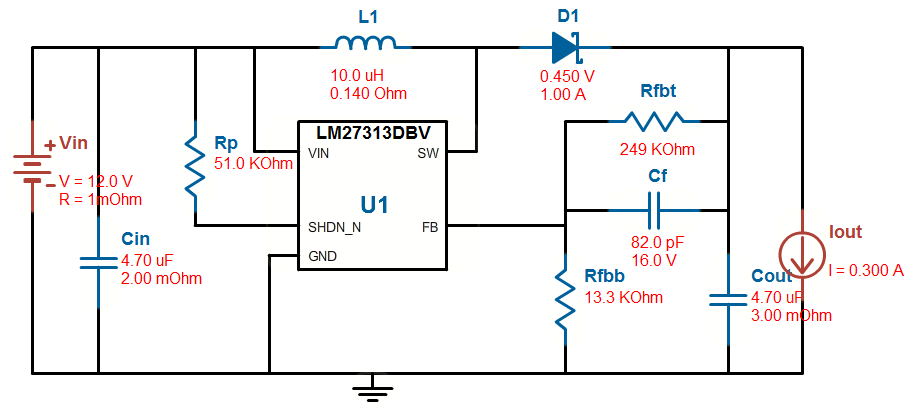

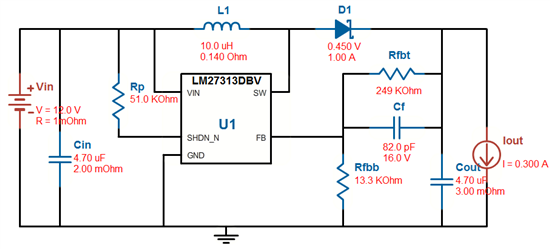

新人学习，使用了LM27313芯片做了个升压电路，空载时电压24V，但是在带载时候输出电压会上升到30V。且输出电压不稳定，求解决办法
亲；你带了多大载？用啥工具测的电压？
你好，我加的是100欧纯阻性负载，用万用表测的输出端电压。
亲；建议用示波器测一下输出波形。
谢谢~明天用示波器观察下，今天出现带载电压升高，没有持续加电。在考虑是不是电感与输出电容值选取不当。
亲；我道觉得，可能噪音干扰了测量结果或者有自激。一切看明天结果吧。
你好这是我测试的几个波形：
1，空载启动电压

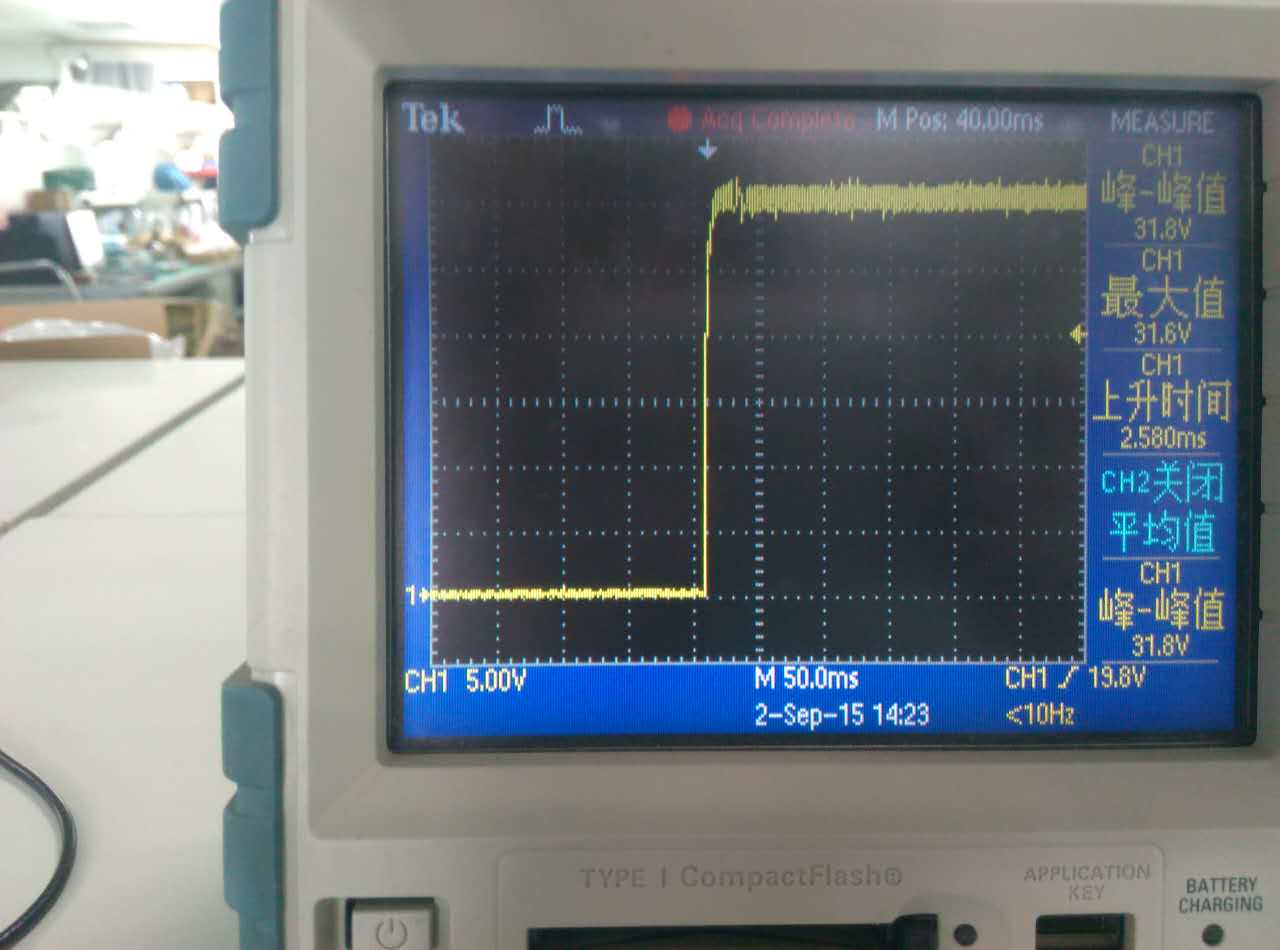

2，带载启动波形
经测量，空载FB端电压为1.27V，带载FB端电压变为0.12V。

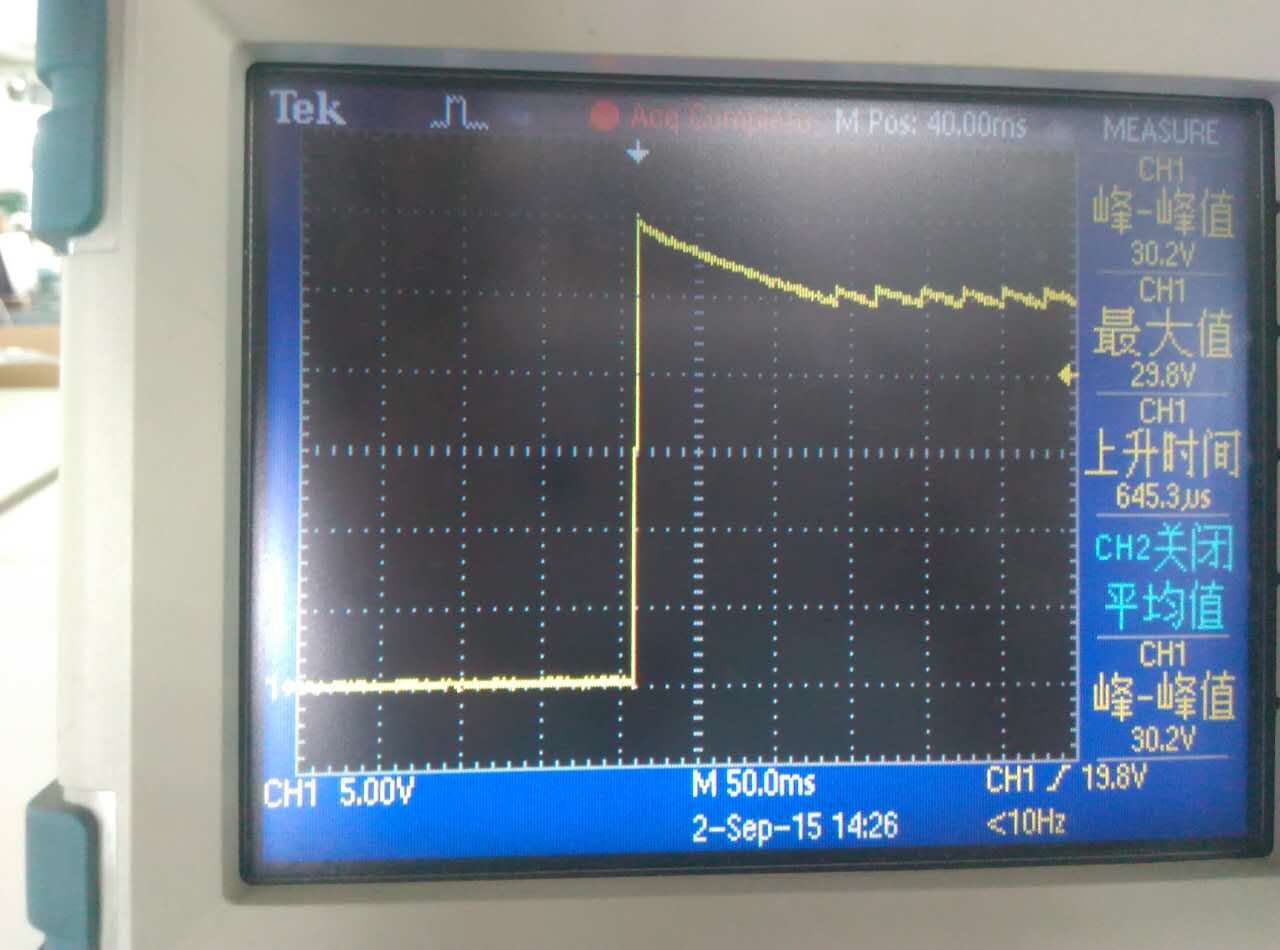

抱歉，带载启动波形上传错误，是下面这张
你好，怀疑FB被干扰了，PCB贴一下，反馈回路分压需在芯片端，谢谢。

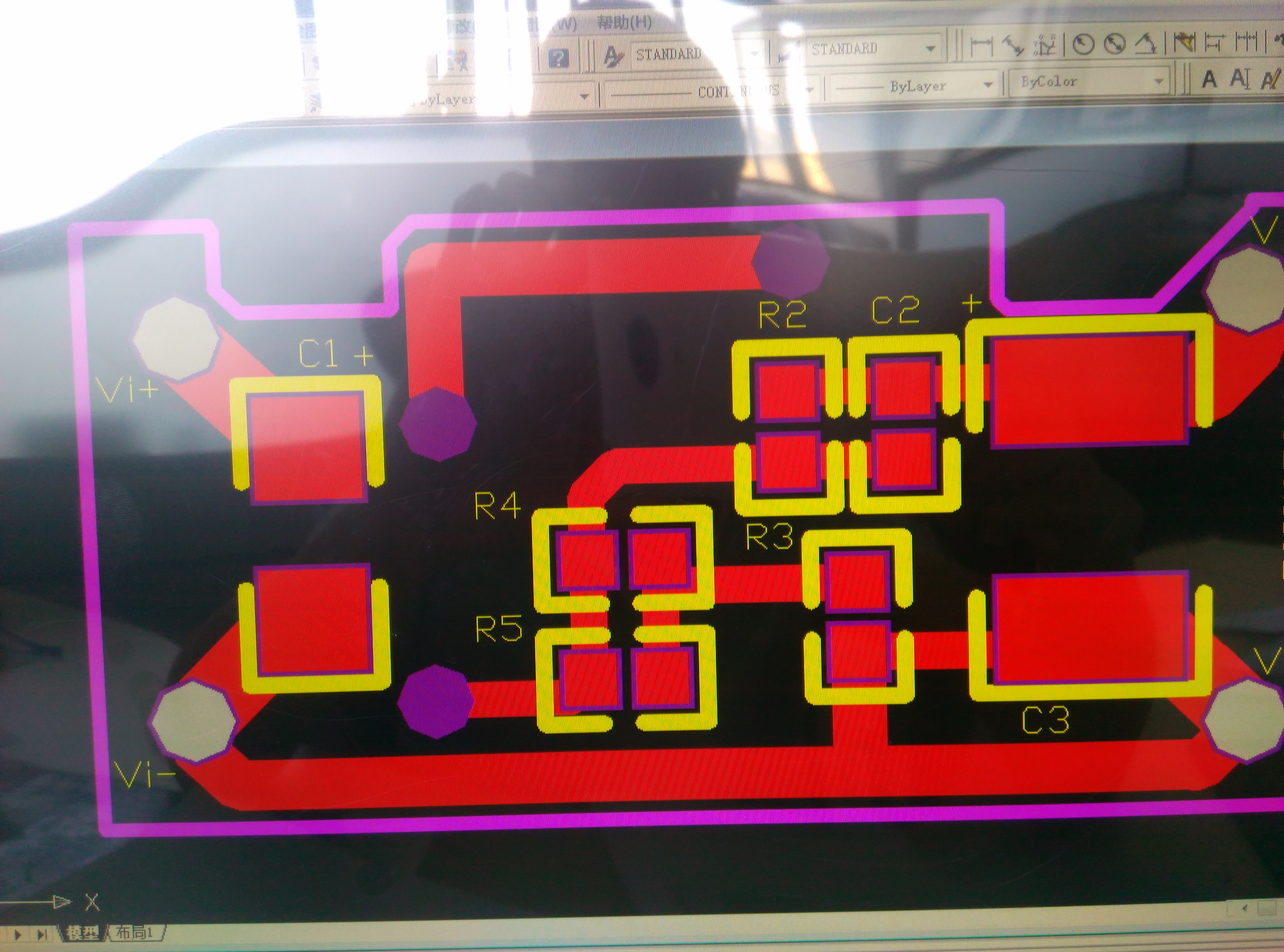

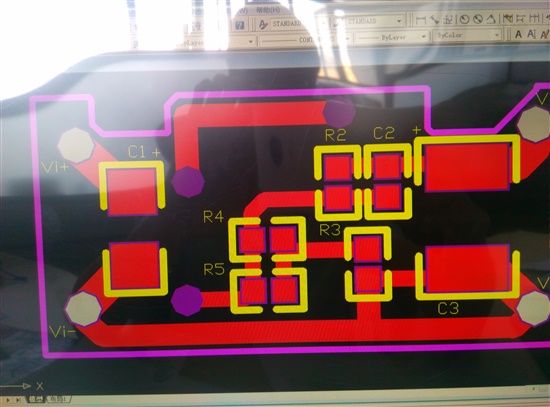

你好，PCB采用的是双面板，将芯片，电感和二极管，放在一面上。输入电容，输出电容以及反馈回路放在另一面上。如果是被干扰了的话，怎么去解决这个问题呢？在FB端到地接一个电容能改善这个问题吗？新人，第一次使用，还望能解答清楚些，谢谢！

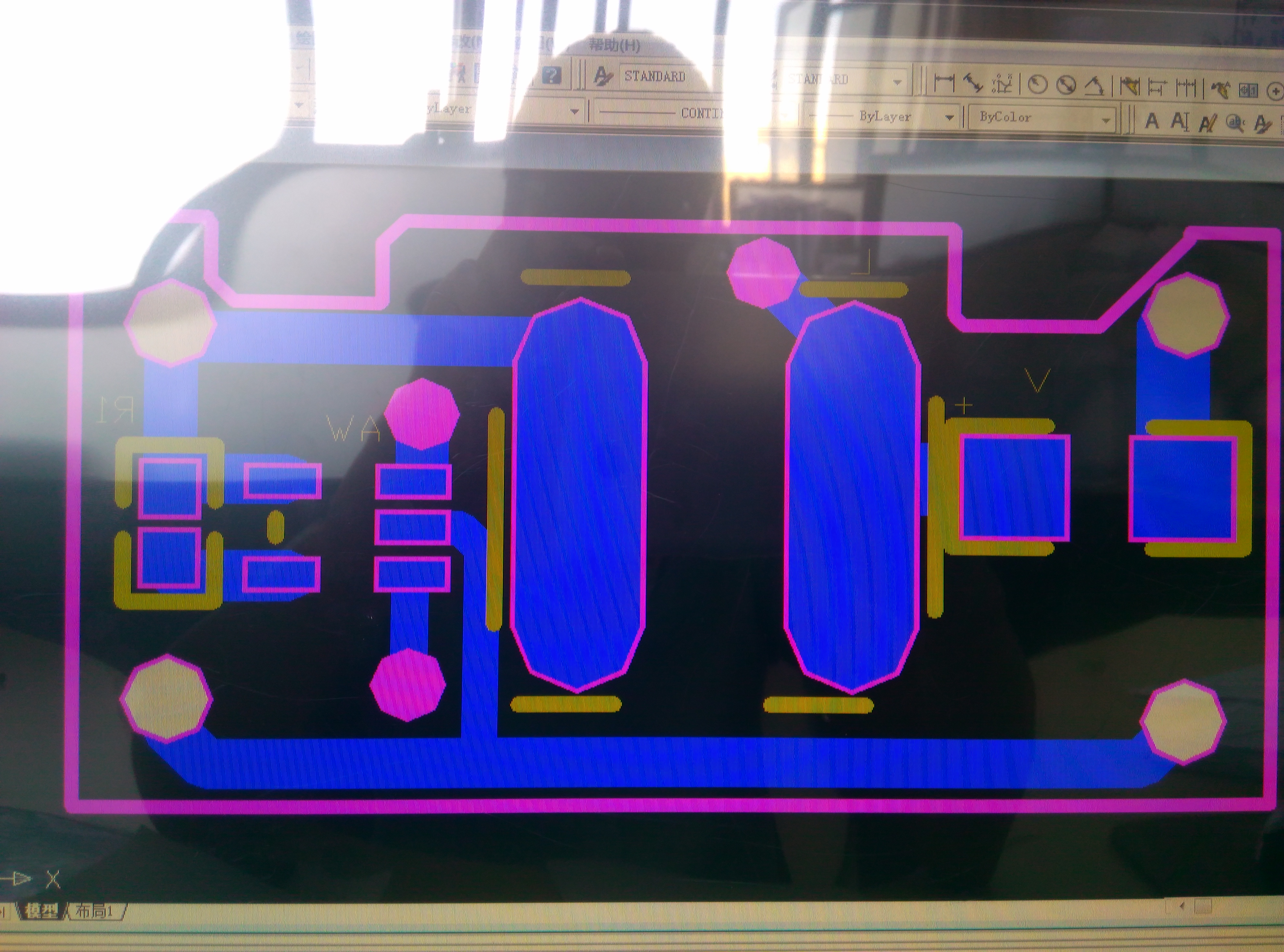

你好，这是PCB，我把反馈回路放在芯片的背面。
你量一下FB脚的电压，如果这个脚的电压也上升了，说明电路有问题。
有测量FB，在带载时候为0.12V，推测是FB低了导致输出一直升高，而我选用的二极管是B130LAW，反向击穿为30V，将电压箝位在30V了。
后来测试换了二极管，开机瞬间电压上冲至50V，将LM27313的内置mos管烧穿，SW端与地短路。现在感觉就是FB端电压没有从输出电压正确采样过来，FB端接的是EA的输入端，在加电前是对地短路。加电后FB端对地变为600多欧，芯片已被烧坏。
