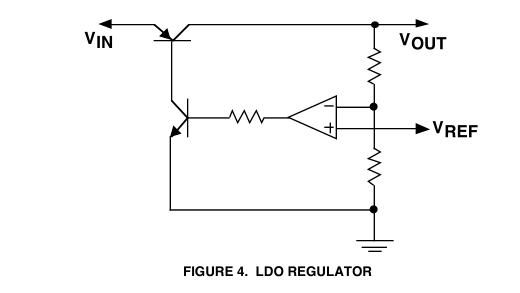

大家好，又到了愉快的周末，最近在看LDO IC的data sheet 时有一个疑惑的地方：发现对于PNP型的LDO 反馈网络FB引脚接入 IC内部的误差放大器的正反相貌似存在分歧，如图2所示一个将FB引脚接在误差放大器的"+", 如图1 另一个接在''-"，不知道怎么理解？另外关于误差放大器的输出端到PNP 调整管之间的驱动电路具体是怎样的，不知道大家是否有相关的文档分享一下。图片均来源于TI的技术文档，见附件。望走过路过的前辈和大侠不吝赐教，先行谢过了！
附件不知道怎么上传两个，另一个只能给出下载链接了：www.ti.com.cn/.../getliterature.tsp

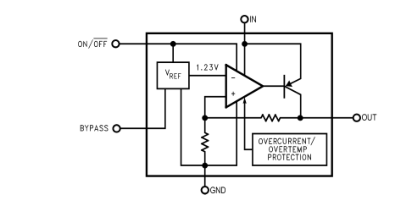

（图在11页即下图1）
