BQ79616: bq79616软件写入和读取流程是怎样的

您好，

     请参考使用 MSPM0 通过 UART 转 CAN 对 BQ79616 进行控制中的示例代码。

     NFAULT: 故障指示输出。低电平有效。(芯片数据手册   8.3.6.2.3 Fault Signaling）

您好，

      请参考数据手册“8.3.6.1.3 Start Communication”初始化，然后参考“8.3.6.1.1.2.2.3 Broadcast Read/Write”章的示例，先测试广播写。

      下面帖子讨论了类似问题，请参考。BQ79616: BQ79616 - Power management forum - Power management - TI E2E support forums

您好，我按照这种方式配置后读取不到任何数据，只有不配置自动寻址时bq79616可以和MCU通信正常，

您好，

      请参考BQ79616EVM-021 评估板 | TI.com.cn先检查电路设计，

     然后参考数据手册“表 8-19. 自动寻址”确保自动寻址成功。

     BQ79616 16 节串联电池监测器、均衡器和集成硬件保护器 datasheet

您好，按照数据手册“表 8-19.步骤广播读取器件地址时，没有收到任何回复，单器件读取第一个器件会正常回复，第2，3，4个器件没有回复

您好，

     方便的话，建议您测一下BQ79616EVM-021 评估板 | TI.com.cn

您好，我们没有评估板，我的自动寻址配置如下：

发送80 01 03 06 00 D7 80 读器件1的地址会回复 00 01 03 06 01 17 9C
发送D0 03 43 00 F9 D4
发送D0 03 44 00 FB E4
发送D0 03 45 00 FA 74
发送D0 03 46 00 FA 84
发送D0 03 47 00 FB 14
发送D0 03 48 00 FE E4
发送D0 03 49 00 FF 74
发送D0 03 4A 00 FF 84
发送D0 03 09 01 0F 74 启动自动寻址
发送D0 03 06 00 CB 44 发送器件地址
发送D0 03 06 01 0A 84 发送器件地址
发送D0 03 06 02 4A 85 发送器件地址
发送D0 03 06 03 8B 45 发送器件地址
发送D0 03 08 02 4E E5 设置基底器件、堆栈器件、栈顶器件
发送90 03 03 00 13 DD 设置器件地址
发送90 03 03 08 02 92 58 设置器件地址
发送90 03 03 08 02 92 58 设置器件地址
发送90 03 03 08 03 53 98 设置器件地址
广播读取，同步DLL
发送C0 03 43 00 FD 14
发送C0 03 44 00 FF 24
发送C0 03 45 00 FE B4
发送C0 03 46 00 FE 44
发送C0 03 47 00 FF D4
发送C0 03 48 00 FA 24
发送C0 03 49 00 FB B4
发送C0 03 4A 00 FB 44
发送C0 03 06 00 CF 84 广播回读全部地址
发送80 01 03 06 00 DF 82 读取器件1地址

该过程只有第一条读取会收到回复，请您帮忙查看是否有错误，谢谢。

您好，

     请在广播读之前加入下面命令，以确认S2和S3处于active状态及0x308已被配置正确。

    80 02 03 08 00 D3 A6
    80 03 03 08 00 D2 5A

您好，

     我在每条命令发送后会有100微秒延时，在广播读取，同步DLL的位置发送了上述两条命令，没有回复，是因为配置错误吗？我在

80 02 03 08 00 D3 A6

80 03 03 08 00 D2 5A

前面加了唤醒后，上面流程中只有该命令会回复，发送80 01 03 06 00 DF 82 读取器件1地址。是否说明广播写入未生效，和OTP解锁有关系吗？

您好，

     有没有完整菊花链通信的示例波形，我参考一下

您好，

      无响应表示 S2 S3 未处于活动模式。

      请确保您唤醒所有 bq79616，然后执行自动地址。

     每个读取命令都需要足够的等待时间来获取反馈数据。

您好，

      我的唤醒方式是

RX拉高50ms

RX拉低2.5ms

RX拉高20us

等待（约 10ms 关断至活动过渡 + 约 600us 唤醒传播）x 4个器件

然后执行自动寻址

请问这样是否有问题？

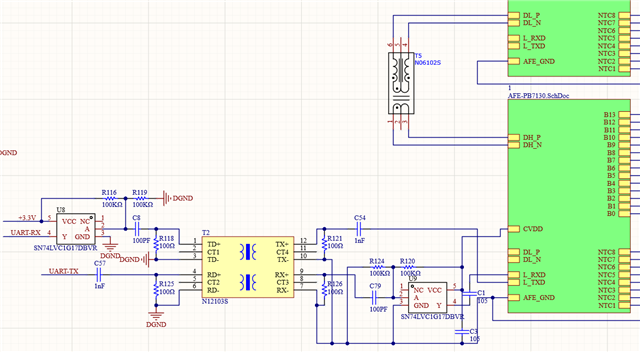

UART-TX、UART-RX 接在MCU上，请问电路是否有问题？

您好，

      没看出啥问题，请注意RX拉低2~2.5ms。
建议直接用示波器直接监测一下BASE bq79616的RX脚,和stack bq79616的COMH和COML脚波形。
B0芯片的PING时间要求请参考数据手册“8.4.3.1 Ping”，
S1~S3芯片的tone脉冲数和波形请参考“8.4.3.2 Tone”。

您好，

      我的问题还没解决，尝试您推荐的帖子如下流程

以下两条响应不同

80 00 05 2D 01 E9 4F会回复01 00 05 2D 01 00 90 9F（FAULT_PWR = 如果 [MSK_PWR] = 0 并且设置了任何 FAULT_PWR1 至 FAULT_PWR3 寄存器位，则会设置该位。1 = 检测到电源轨相关故障。）

80 00 05 52 02 89 7E 会回复 02 00 05 52 04 00 00 A5 B9（CVDD_OV = 指示 CVDD LDO 上的过压故障。）

80 01 05 52 02 88 82 未回复

发现器件1存在故障，请问是否会影响菊花链通信

您好，

     BQ79616好像还没唤醒。

您好，

     器件1虽然存在故障，但我可以和器件1通信和控制器件1，无法和其他器件通信（所有器件都故障）；
我的手册并没有上面的部分，可以给个手册链接吗？

您好，

     BQ79600-Q1 Automotive SPI/UART Communication Interface with Functional Safety datasheet (Rev. A)

您好，

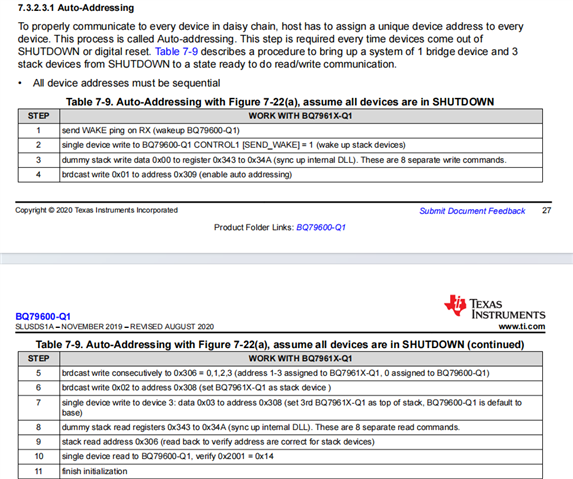

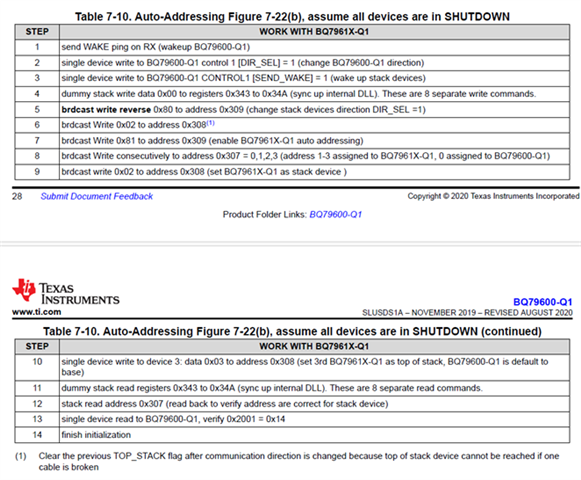

     我们没有使用环形通信，所以我根据7.3.2.3.1 Auto-Addressing，

使用以下命令，还是没能通信

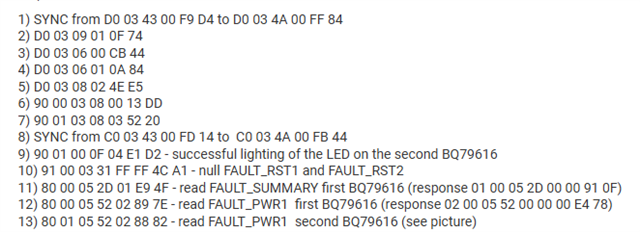

(1)唤醒

(2) 90 00 03 09 20 13 95
(3) B0 03 43 00 E7 D4~B0 03 4A 00 E1 84
(4)D0 03 09 01 0F 74
(5)D0 03 06 00 CB 44
D0 03 06 01 0A 84
(6)D0 03 08 02 4E E5
(7)90 01 03 08 03 52 20
(8)A0 03 43 00 E3 14~A0 03 4A 00 E5 44
(9)A0 03 06 00 D1 84

您好，

     有没有完整菊花链通信的示例波形，我参考一下

您好，

sc ma 说：

有没有完整菊花链通信的示例波形，我参考一下

 很遗憾，没有。

对于您的问题，从软件角度没有其他建议了，建议检查硬件供电和线缆连接。

您好，

     我在对器件1进行读写时，读寄存器地址0x2、0xE和写的配置一样；寄存器地址0x309配置后读到的还是0x00，没有写进寄存器，请问这会是什么原因？

您好，

      为方便其他客户索引参考，新问题请重新发帖专题讨论。

您好，

      我提出新问题会跳转到个人信息，编辑保存后，提出新问题还是会跳转到个人信息。

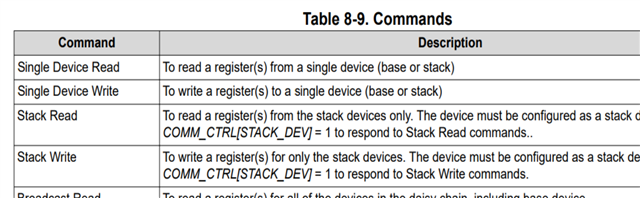

      请问在有B0、S1、S2、S3四个BQ79616时，

Single Device Read/Write是否只能读取B0，

Stack Read/Write是否只能读取S1 S2 S3器件

您好，

      我Single Device Read/Write和器件B0通信时，我用的Device Address 是1，按照手册Device Address应该是0，这个该怎么解决，会是导致后面器件无法通信的原因吗
