您好，在测试TPS23754作为控制芯片组成的反激电源时，在开关MOS漏极侧测到了明显波动，电源使用了RCD吸收电路、非同步整流的输出形式，图上的波形是12.5V 0.8A输出时测得，测试发现在电流低时也存在波动，且波动时间更长，但栅极没有明显的波动，且波动开始时间没有在开关过程中，但电路输出好像没有明显的问题。

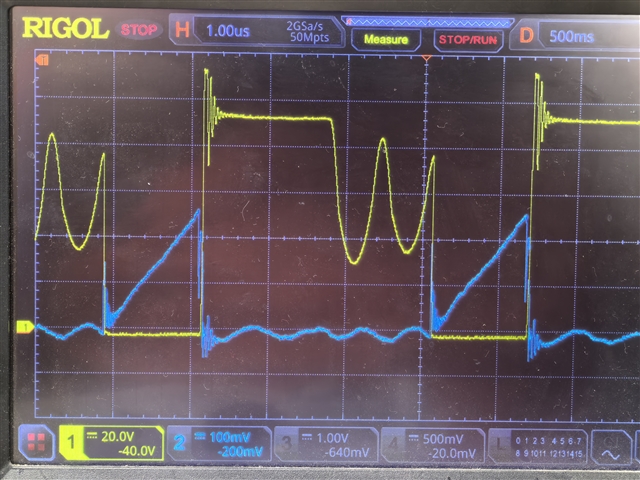

黄线是MOS管漏极波形，蓝线是MOS管源极波形

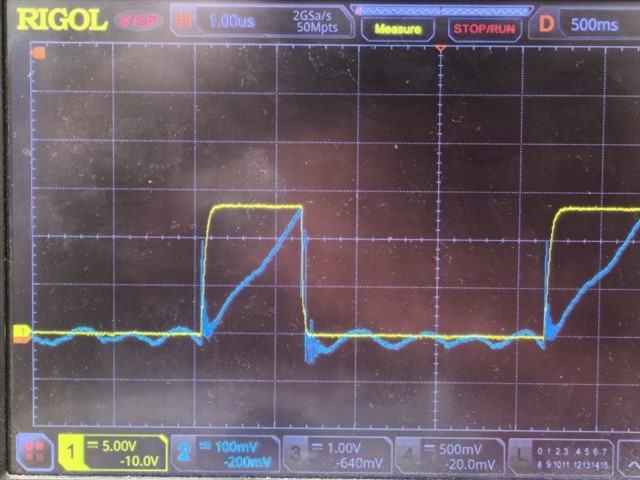

黄线是MOS管栅极波形，蓝线是MOS管源极波形
想请问一下这个是什么引起的，需不需要解决，有什么方法解决呢，谢谢
您好，在测试TPS23754作为控制芯片组成的反激电源时，在开关MOS漏极侧测到了明显波动，电源使用了RCD吸收电路、非同步整流的输出形式，图上的波形是12.5V 0.8A输出时测得，测试发现在电流低时也存在波动，且波动时间更长，但栅极没有明显的波动，且波动开始时间没有在开关过程中，但电路输出好像没有明显的问题。
黄线是MOS管漏极波形，蓝线是MOS管源极波形
黄线是MOS管栅极波形，蓝线是MOS管源极波形
想请问一下这个是什么引起的，需不需要解决，有什么方法解决呢，谢谢
您好，
对于反激式 DCM、漏极振荡可能是正常的。 您的反激式变压器可能具有相对较低的互感。
假设您的 CS 已经是500mV Vcsmax 的50%。 如果满负载电流大于1.6A、您可以考虑将 CS 电阻减小~30%、以减小 CS 电压峰值。 也可以考虑互感较高的反激式变压器具有较低的 di/dt。
