66AK2G12的上下电时序的问题

我有两个关于66AK2G12的上下电时序的问题急需您的帮助：

        1、关于上电时序：

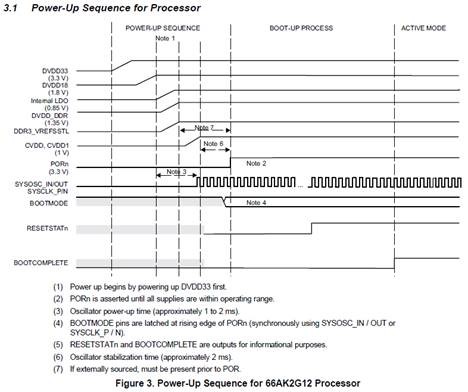

         在“TPS65911A User's Guide for 66AK2G12 Processor”这篇文档的3.1节关于Power-Up Sequence for Processor，各个电源轨有明确的上电顺序，如下图所示：

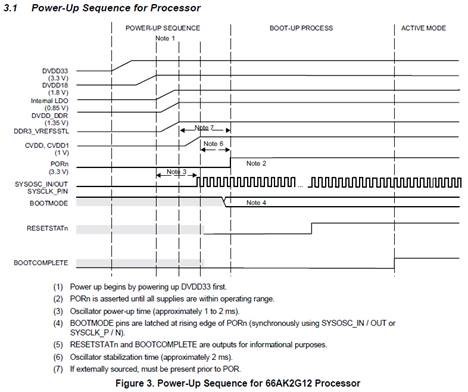

    但是在“66AK2G1x 多核DSP+Arm KeyStone II 片上系统(SoC)”这篇文档里，关于K2G12的上电时序图在5.9.1.1节的Figure 5-3描述如下图所示，从下图看，DVDD18、DVDD_DDR、CVDD& CVDD1之间好像没有明显的先后顺序，所以我有一个疑问是关于DVDD18、DVDD_DDR、CVDD& CVDD1，这三组电源的上电顺序有先后之分吗？因为我们的PCB空间有限，如果DVDD18、DVDD_DDR、CVDD& CVDD1有上电时序要求，可能会增加我们的上电时序控制电路面积；

2、关于POWER-DOWN SEQUENCE

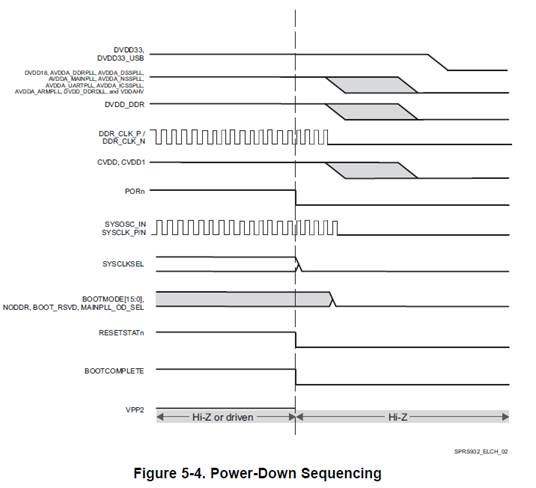

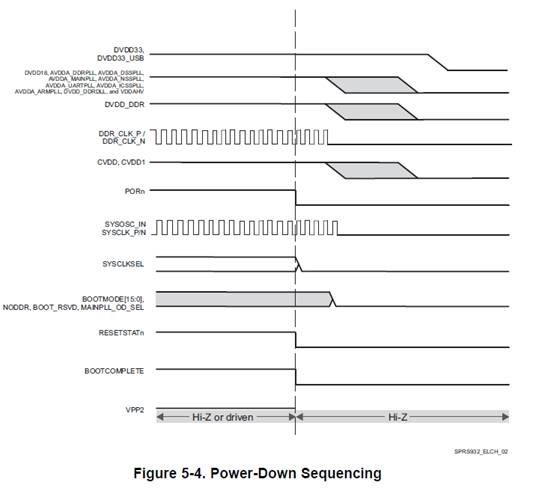

在“66AK2G1x 多核DSP+Arm KeyStone II 片上系统(SoC)”这篇文档的5.9.1.2节，关于power down的时序如下图所示，我的理解是：

1. PORn先下电，
2. 然后是power down DVDD18、DVDD_DDR、CVDD& CVDD1，这三组电源的power down没有先后顺序，
3. 最后是DVDD33，

不知道我的理解是否正确？
