TMS320C5535，最多可以使用几路SPI总线？

只有1个SPI口，可以接4个slave device。

如果TMS320C5535要是外接一片串行Flash芯片，已经占用了SPI接口，再想外接一片串行ADC怎么解决呢？ADC也需要SPI接口啊！

前面说了可以接4个slave,接不同的cs管脚就可以区分。

但这4个slave不能同时工作。

还是不太明白，数据也上面这几个管脚不是都可以复用成SPI总线吗？

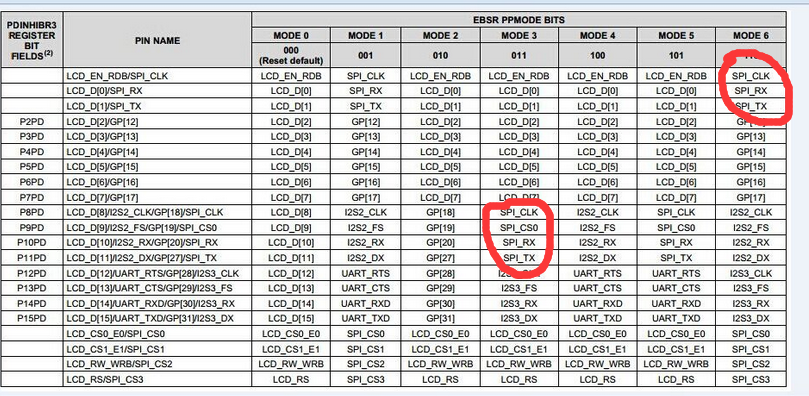

如图:

这个不冲突啊，一个是在mode3, 一个是在mode6，这两种mode使用不同的管脚作为SPI功能。

也就是说，如果工作在某一模式下，这几个引脚要全部工作在这一模式下，灭个管脚是不能单独配置，是这样理解吗？

是的。

那我还想问下，DSP外接FLASH工作时，是不是仅仅在一上电的时候，将程序移动至DSP片内RAM，之后FLASH就没什么用了？

是的，flash主要存放代码，启动时用到。

还想请问下，TMS320C5535和TMS320C5517在满频率的条件下的功耗相差多少，这个我在手册上没有查到！

功耗跟很多因素有关，如CPU主频，外设利用率，环境等等。你可以先下载下面的spreadsheet预估一下。
http://www.ti.com/lit/an/sprabm0a/sprabm0a.pdf
http://www.ti.com/lit/an/sprabv3/sprabv3.pdf

另外，如果有新问题的话，麻烦重新开贴，方便其他工程师查看，谢谢配合。
