AWR1642BOOST-ODS: 传感器论坛

您好，

已经收到了您的案例，调查需要些时间，感谢您的耐心等待。

Hi,

XWR，IWR和AWR仅仅是芯片的功能等级，内部射频的结构一致。

PCB天线的排布样式一致，那么外部的结构也一致。

Ken

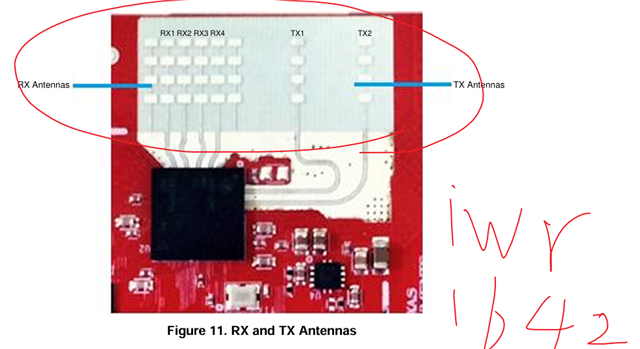

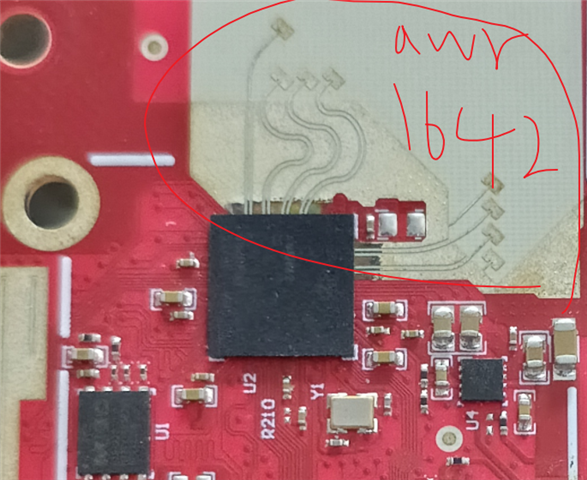

那在图中的awr1642这些扭曲的线不是天线的话是什么？我很好奇，如果能回答一下的话，我将十分感谢！

Hi

该结构也是PCB印制的天线，但是这种样式的设计文件已经不再于官网提供。

Ken

意思是，虽然awr1642和iwr1642的pcb印制天线不同，但是awr1642的内部天线排列和iwr1642的相同？

Hi

外部PCB印制天线不同，芯片内部不存在天线排列一说，但芯片内部射频构造一致。

Ken

那我总结一下：awr1642和iwr1642射频构造一致，但两者pcb印制天线不同（即天线排布不同），且现在ti不提供awr1642的pcb天线排列设计文件，对吧

Hi

我们提供AWR1642BOOST的全套设计文件，但该评估板的天线与您粘贴的EVM图片的样式不符。

Ken

这个板子上写的AWR1642BOOST-ODS

如果需要的话我可以拍下整张照片，不过审核总是要等8小时

那awr1642boost-ods的全套设计文件能提供吗?

HI

请在下列链接的Design file部分下载。

https://www.ti.com/tool/AWR1642BOOST-ODS

Ken

设计文档查查看仍然是xwr1642而不是awr1642boost-ods，所以官网根本没有真正的awr1642boost-ods的天线图对吗

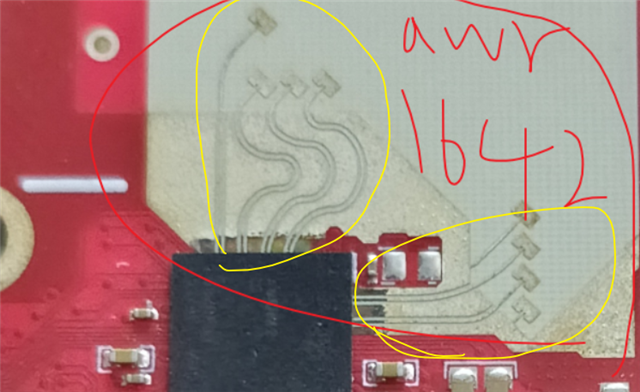

我的意思是，我手上的awr1642boost-ods的pcb上的天线排列（图三）和官网设计文档中的天线结构（图一）并不相符，所以事实上到底有没有我的问题中第三张图的天线排布相关文档？我的板子就是awr1642boost-ods，但是跟官网提供的xwr1642天线排布就是不一致，我希望你能回答我的问题。
