充电电源芯片选型

ping JIN
Other Parts Discussed in Thread: UCC3802, UCC3813-2, UCC2813-2, UCC2802, UCC2813-2-Q1, UCC2802-Q1, UCC1802

您好，咨询个问题。

问题描述：

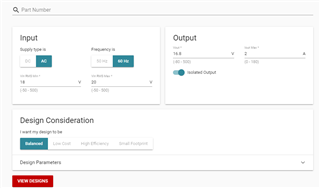

要做一个无线充电电源的接收端的设计，接收线圈先不考虑，只考虑线圈后的电路，输入电压是18~20V的交流电压，电流是4A，输出是16.8V，电流是2A的恒流给电池充电，电源芯片怎么选择。用WEBENCH设计软件选择AC输入，具体配置如图所示，设计后将纹波减小，效率增大，可保留7个推荐电路，有UCC2802\UCC3802\UCC2813-2\UCC3813-2\UCC2813-2-Q1\UCC2802-Q1\UCC1802这7个电路，外围设计都相同，只是芯片不同，

1、这几款芯片是否能满足我的要求哪，选择哪款更合适？

2、这几个芯片主要的区别是什么？

3、是否可直接应用WEBENCH设计出的电路绘制电路图？

  • 0
    TI__Guru* 81380 points

    您好，我们已收到您的问题并升级到英文论坛，如有答复将尽快回复您。谢谢！

  • 0 回复 Cherry Zhou
    TI__Guru* 81380 points

    您好，

    ping JIN 说：
    输入电压是18~20V的交流电压，电流是4A，输出是16.8V，电流是2A的恒流给电池充电，

    您提到的这几款器件都是通用电流模式 PWM 控制器。 接收器不需要isolated。

    接收器应该包括一个整流器和一个 DCDC 转换器。 您能具体提供下您对接收器的详细要求以及接收器的详细电路图吗？

  • 0 回复 Cherry Zhou

    您好，感谢您的回复。要设计一个无线充电的模块，发射和接收的线圈还在设计，接收线圈后半部分也同时设计，我想咨询的是接收线圈后半部分的内容。线圈后半部分的输入应该是一个18~20V的交流电，电流是4A；输出要求是一个16.8V/2A的直流电源给电池充电。用WEBENCH设计时出现了上面提到的7种电路，想咨询：

    1、设计方法是否正确？

    2、不选择isolated，频率选择50hz，得到的电路图和选择isolated，频率为60hz的都一样。

    3、电路可直接应用吗，图中的L1是扼流圈吗，整流桥前面的器件没有给参数。

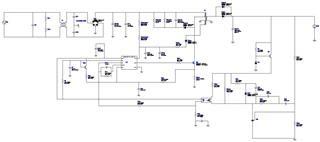

    下图是推荐的图

  • +1 回复 ping JIN
    TI__Guru* 81380 points
    ping JIN 说：

    1、设计方法是否正确？

    2、不选择isolated，频率选择50hz，得到的电路图和选择isolated，频率为60hz的都一样。

    您好，如果只考虑AC 18~20V 输入，DC 16.8V/2A 输出，您可以在此处使用通用 PWM UCC28C4x 或您所说的上述 器件以及 isolated flyback topology。

    ping JIN 说：
    3、电路可直接应用吗，图中的L1是扼流圈吗，整流桥前面的器件没有给参数。

    无线充电器中通常使用 full-bridge + buck topology。 L1 是 EMI 滤波器中的共模扼流圈。
