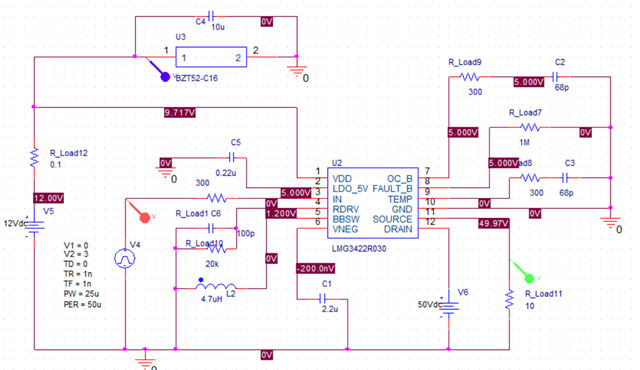

我在进行半桥仿真时，先对一根型号为LMG3422R030的FET进行仿真，这是我的原理图和波形输出图，给的输入方波PWM信号为0-3v，偏置VDD为12v，加在源极和漏极之间的电压Vds无论给多少，源极输出的方波信号电压值一直都是保持不变10v左右（图中绿色波形），我试着进行修改PWM信号参数、源极和地之间的电阻值，输出方波波形同样保持不变，请问问题可能出现在哪里
