自己照着cc3220sf开发板设计的板子，为什么在ccs7.3上用xds110下载程序时老是出现无法连接到目标的错误啊，怎么回事啊？怎么办啊？谢谢了

1、对参考设计是否有更改？

2、测量一下几个jtag脚的电压是否正常，如果手头有官方板子做对比更好

你的sop2,sop1,sop0引脚如何接的?可以选择接swd,jtag。

sop2 sop1 sop0引脚对应

0           0       0

为 jtag

0  ,0,1为 swd模式

默认状态下，CC3220SF的开发板禁止了JATG的调试接口，需要用Uniflash连接到板卡后，新建一个工程，在这个工程中将Production模式修改为debug模式后就可以用JATG模式进行访问及下载程序了

我看官方开发板上是010啊，不是000啊。怎么回事啊？？

我买了官方开发板，上面sop2：sop1：sop0是0:1：0啊，但是用jtag也可以仿真啊。怎么设置为debug模式啊？谢谢了

用Uniflash连接到板卡后，新建一个工程，在这个工程中将Production模式修改为debug模式

这样也连接不上，那看来就是芯片焊接有问题了。该怎么判断是焊接不好啊？谢谢

设备端口可以用X-rey 来检测是否有焊接问题，或者对比TI官方的Launchpad上电源部分的供电电压排查是否有电源方面的问题

我设计的原理图是照着官方板子设计的，布局也是官方布局类似啊。难道是焊接没有焊好吗？

焊接端口担心是否芯片的底部有粘锡短路或者少锡断路的情况，这两种情况需要进行排除

我也遇上了同样的问题，自己做的板，以为是芯片出了问题，更换了芯片，问题依旧。折腾得死去活来，好几天了。请问是芯片出厂时默认不支持debug模式吗

40MHz晶振不起振，引脚上无电压。32K晶振有时能起振，起振时xds110连接测试能通过，但debug时显示如下错误：CS_DAP: Error connecting to the target: (Error -1170 @ 0x0) Unable to access the DAP. Reset the device, and retry the operation. If error persists, confirm configuration, power-cycle the board, and/or try more reliable JTAG settings (e.g. lower TCLK). (Emulation package 7.0.48.0)

这种底部焊接问题怎么检查啊？？？我怕少锡，我专门用烙铁加了焊锡。

搞个带放大镜的台灯去看，基本能看清

Adams,

是的，CC3220SF/S/R的launchpad的SOP设置为010，该状态下，既可以download，又可以run。相对于第一代CC3200，下载和运行程序不需要再插拔跳线帽。

Adams，

看你有购买CC3220的launchpad，你可以先用Launchpad试一下你的Uniflash的配置是否正确，新建配置时，模式选为develop。

另外，检查XDS的连接，或更改一下Emulation package的版本试一下。

买的launchpad可以连接uniflash，也能连接到芯片上，我的板子就是在uniflash软件下也显示无法连接芯片，不知道到底怎么回事啊？您们有没有技术支持可以现场指导一下，或者我去您们办公场所也行啊。谢谢了

开发板在uniflash下可以连接到芯片上，我的板子在uniflash下也连接不到芯片啊。这可怎么办啊

我的问题和您的问题一样啊，这个怎么解决啊？您邮箱或者qq能告诉我吗？我们可以沟通起来更方便些啊，看看怎么一起解决这个问题啊。谢谢了

我的也是这样问题啊，我看launchpad上40MHz晶振也不起震啊。怎么回事啊？？？

我的40Mhz晶振不起振，32.768Khz晶振幅值和开发板上震荡幅值也不一样啊。怎么回事啊？

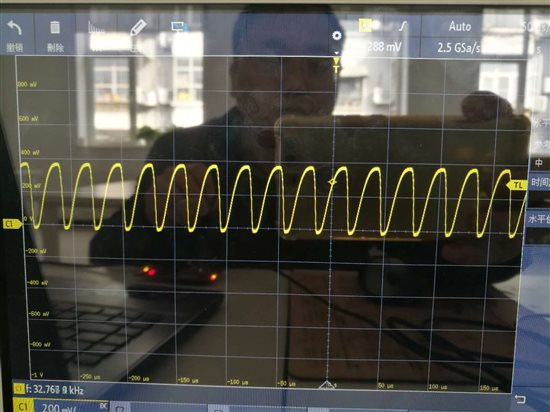

开发板上32.768KHz晶振波形很好

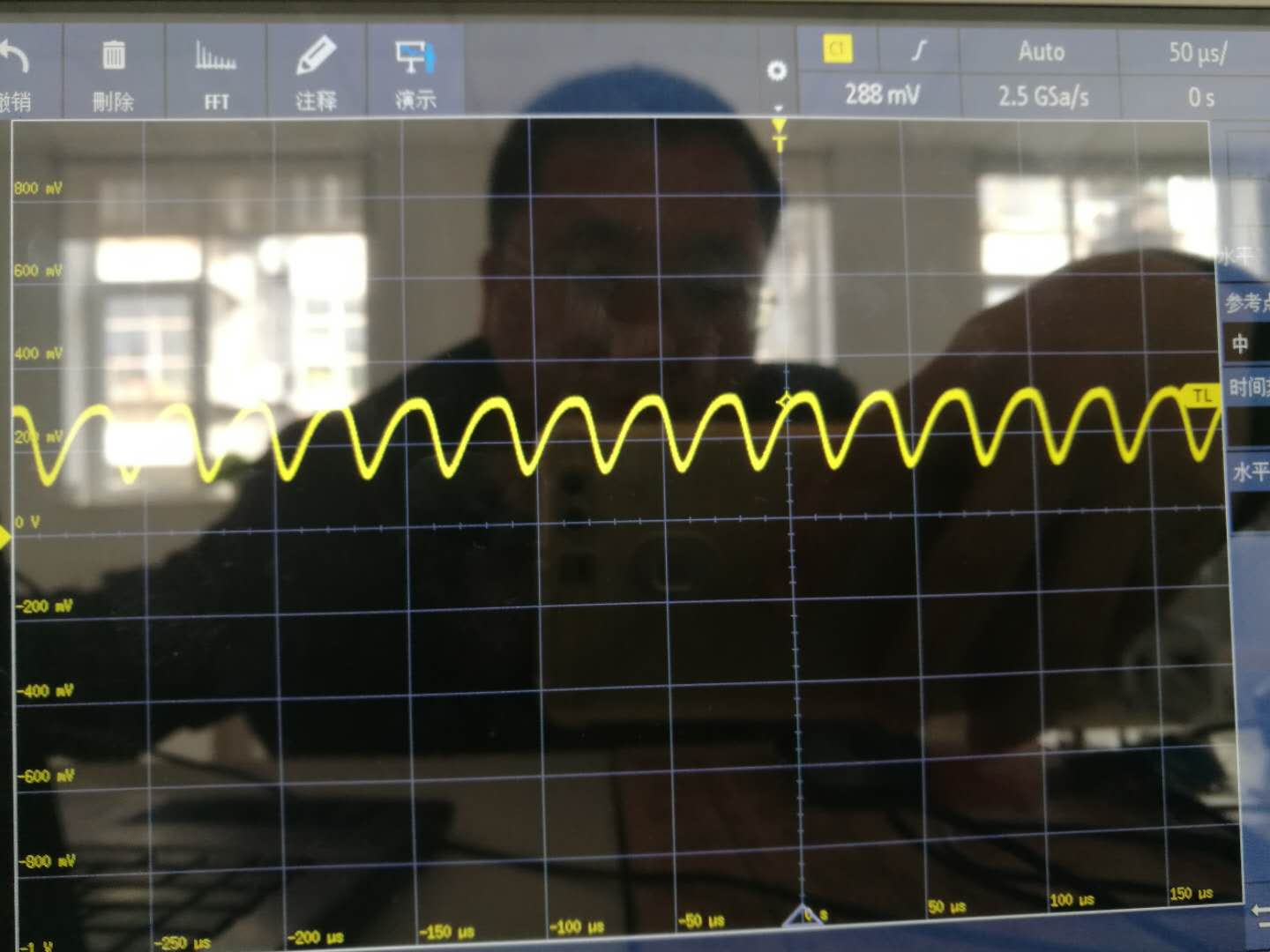

我的板上晶振波形为啥这个样子啊啊？？？

怎么解决这个问题啊？？？

自己的板uniflash时，sop2要上拉

我看开发板和我的板子上sop2不上拉都是高电平啊，怎么回事啊？为啥自己的板子uniflash时sop2要上拉啊？？？

Hi Adams,

你用uniflash下载时，是用的什么下载器？有用XDS110或Launchpad上的下载接口试过吗？Launchpad能够正常使用？

1.建议将你的硬件测试环境拍照看一下；

2.若Launchpad能够正常工作，对比一下你的板子很Launchpad的差异；

3.参考附件一步步验证一下看问题出在哪里。

与开发板上的区别在L4、L5和L6两端波形均与开发板上波形不同。另外C39-41处的VDD_PA电压为零，开发板上为1.9v左右。还有C47处的VDD_PLL电压为零，开发板上电压为1.5v左右。现在就这些不同。我原理图和开发板原理图一样，pcb布局也基本上一样，为啥会出现这么多不同的地方呢？？？该怎么解决呢？？？
