CC2650+CC2592参考设计文件如何使用？

KuangSheng Wong

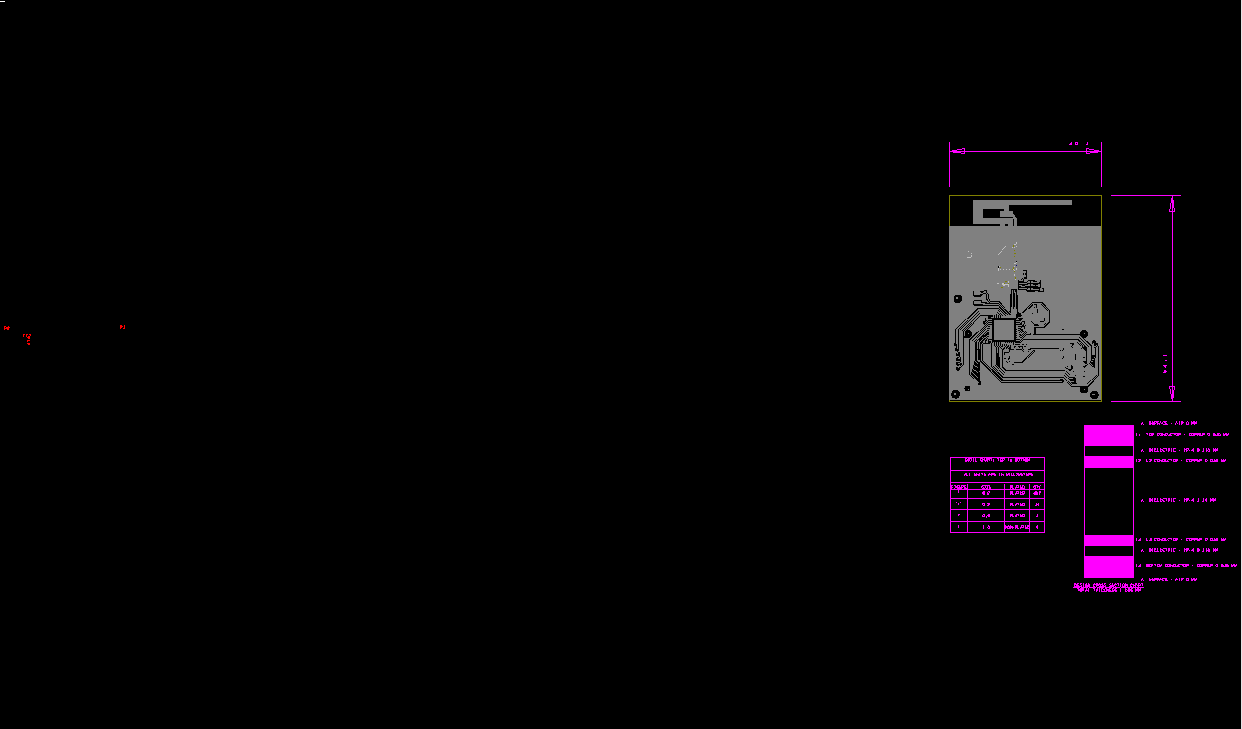

TI的参考设计有些是gerber文件，想生成PCB文件，下图导是导入gerber的结果

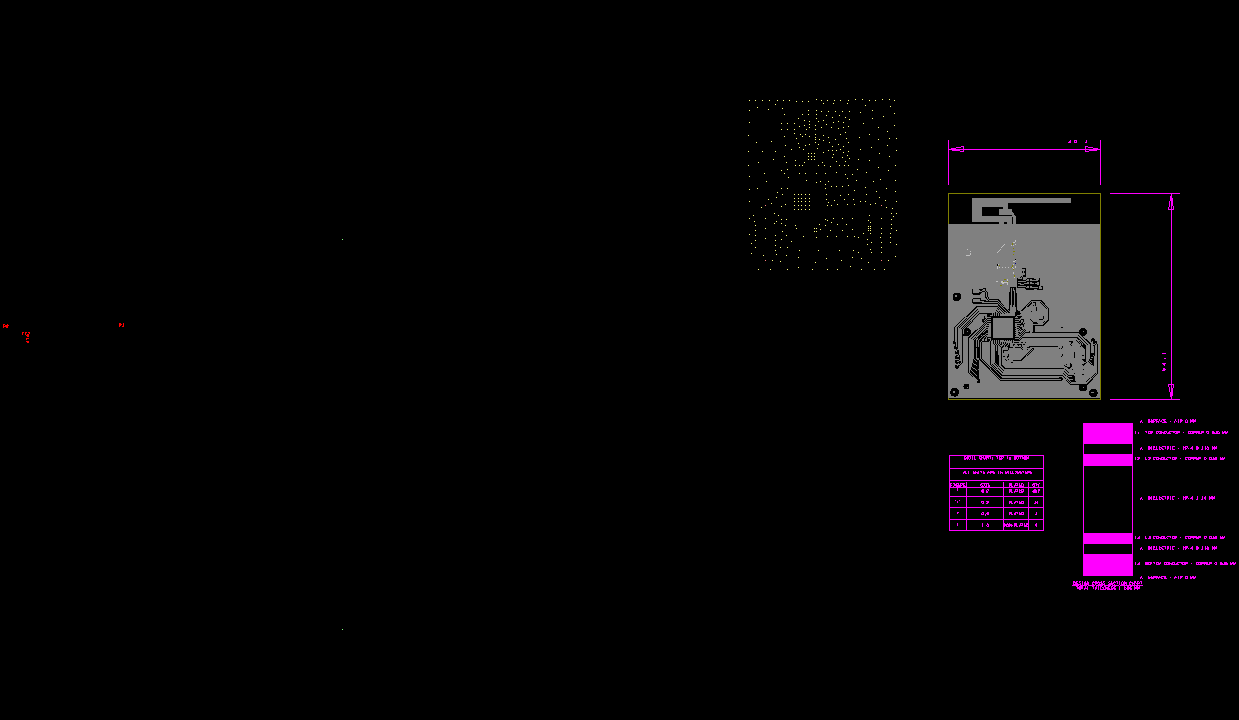

接着导入钻孔文件，导入进来错位了，尝试了好几种设置，有不同的错位，都不正常

有可以正常生成PCB的朋友么？指点下哪里出问题，或帮忙生成一份

0 xyz549040622 9 年多前

Guru 65885 points

可以试着翻墙去国外找找看看，国外应该会提供pcb的。只怪国内盗版风气太差，TI不给提供PCB了。或者换软件试试。

0 Yue TANG 9 年多前

TI的设计都有提供PCB，大部分的格式是cadence 或者AD. 可以尝试做下转换。

0 KuangSheng Wong 9 年多前回复 Yue TANG

之前使用，有的是可以使用AD导入的，现在遇到的几个都不行

这个是准备的导入的

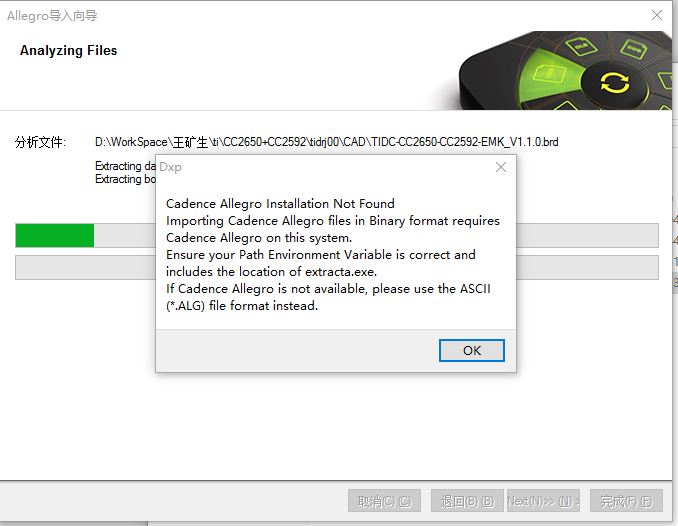

结果提示缺少文件

你可以帮我转换一下不，谢谢

0 Susan Yang 9 年多前回复 KuangSheng Wong

可以下载CADSTAR试试

0 Viki Shi 9 年多前回复 KuangSheng Wong

TI的设计文件一般用CADSTAR或Altium Designer 打开，打开时用Import功能，文件的来源选择 CADSTAR Design Editor

0 user4508052 9 年多前回复 Viki Shi

请问在哪里可以找到CC2650EM-7id的原理图和CC2650+CC2592EM的原理图？

0 Susan Yang 9 年多前回复 user4508052

您可以点击链接 http://www.ti.com/tool/cc2650em-7id-rd

以及

http://www.ti.com/tool/tidc-cc2650-cc2592-emk
