设计系统框图(点击此处下载完整框图)
设计特性:
核心器件 |

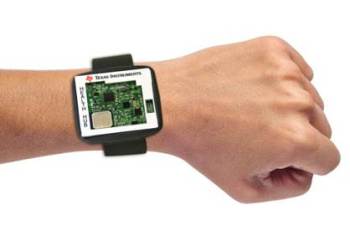

- 使用 AFE4400 通过手腕静脉测量脉搏 - 采用 TI CC2541 的 BLE 模块连接 |
应用说明 |
- 加速和简化基于手腕的 HRM 设计过程 - 可保障重要健身设计所需的测量性能 - 可连接到已启用 BLE 的智能手机、平板电脑等设备 |

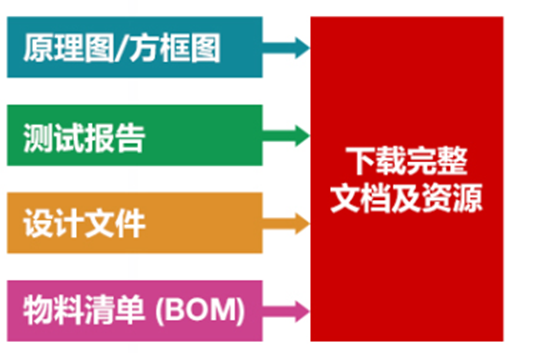

设计文档(点击此处下载完整设计资源)
核心设计器件:
型号 |
描述 |
相关文档 |
免费样片 |
用于心率监视器和低成本脉动式血氧计的集成模拟前端 |
|||
16 位超低功耗微处理器,具有 128KB 闪存、8KB RAM、USB 接口、12 位 ADC、2 个 USCI、32 位 HW MPY |
|||
USB 供能的锂离子电池充电器和电源路径管理 IC,Vout 高于 Vbat 200mV |
设计演示:
相关设计推荐:
参考设计1:具有蓝牙低能耗特性的无线心率监测器
描述:采用蓝牙低耗能 (BLE) 技术的无线心率监护仪用作参考设计,可供客户用于开发用于电池供电的 3 通道健康和健身心电图 (ECG) 应用的最终产品。
>>了解更多
参考设计2:支持 BLE 连接的接触式身体成分测量仪
描述:借助 TI 的 AFE4300 进行生物阻抗身体成分测量,内含的MSP430F5528 微控制器可保存校准数据并计算身体成分分析,可加快身体成分设计过程,从而更快完成开发。
>>了解更多
