这方面还比较欠缺，学习学习！
求一个关于电流反馈型运放的典型电路构成图，就像电压反馈型运放的，分为输入级电路，放大级电流和输出级电路，各部分电路由晶体管怎么构成。
这将在以后的博文中说明，静请关注。
您好，请问你们的TI精品博文在哪里下载啊？谢谢
对于THS6012电流反馈放大器，电源电压随输出电压升高而升高降低而降低是属于THS6012的正常现象吗
？？？？
学习了
精品博文，我有的，我附件附上拉。。。
至于在哪里下，我也不太清楚...
文件内容里面有很多链接...
我有文档。你参考看看，文档里面也有很多链接...
都看昏了 ，不过说的很有道理。记得有个人说看你技术牛不牛，就看你对运算放大器的应用。
非常有用--
学习了。谢谢楼主分析
真好的东东，学习了，要是可以整理成PDF 直接下载就好了。。。
最好能够整理成PDF文档，并有案例分析。
讲的挺好的，学习了。帮忙分析下我的问题呗：
1、IN接的是电流输入信号。传输电缆线长2米左右（用的屏蔽线）；

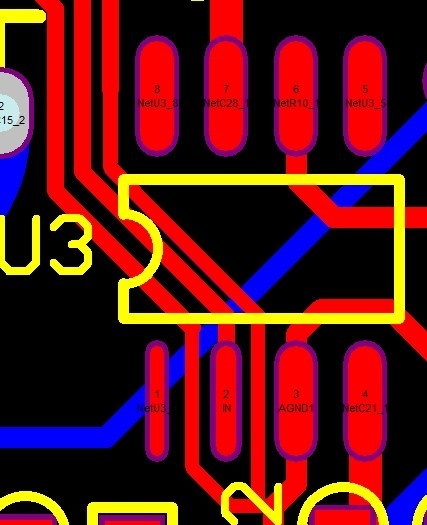

2、PCB处理，IN脚信号附近用屏蔽地包起来；

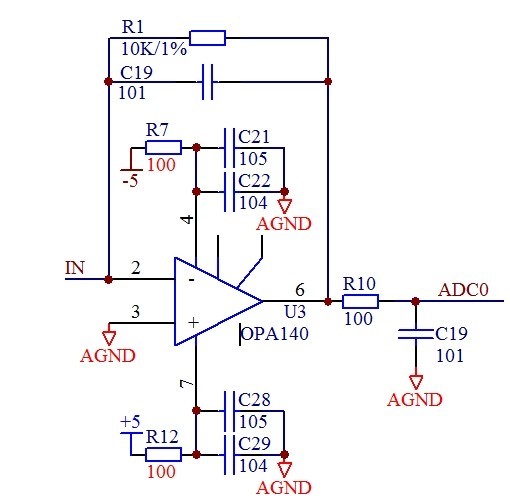

这是我经常用的IV转换电路，后面的16位AD（MCU自带的），并做了过采样，测试下来稳定性质能做到万分之几，有啥方法可以提高测试稳定性不？
为啥不能批量上传图片啊。还有传2次
可不可以合成一个文件啊
整理了一下。比较粗糙、、讲的很浅显易懂。谢谢楼主
楼主辛苦了，学习中。
really good
thanks a lot
楼主讲的详细。被TI的slva051手册坑了，那里面根本没提到ri，第一级跟随器的输出电阻，我一开始还以为反馈电阻越小，带宽越大呢，后来看了ths3001的数据手册，震惊了，反馈电阻越小，带宽越小，而且还是给定增益下，有个给定的反馈电阻，后来看了运算放大器权威指南，才发现了问题所在，当然，楼主讲的更加详细，学习了，多谢分享。楼主是否知道其它相应的slva手册，专门讲解CFB的？
作者在分析CFB稳定性的时候，比如在反馈电阻两端并联一个电容，这时候，是给LoopGain增加了一个零点，增加零点带来的后果是，LoopGain为0dB时的带宽增加，然而，此时相位也发生了变化！不能仅仅考虑互阻抗Z(s)的相位，还有这个新加入的零点会带来相位的增加，计算总的相位的话，此时相位裕度不是增加吗！恳请作者解答，画下对应的相频曲线。
THS3001的手册上，正输入端输入电阻是1.5M，负输入端是15欧，这个从文中的CFA等效模型如何推得，从文中CFA等效模型来看，正输入端电阻和负输入端电阻一样，都是Rb。
需要注意的一点是，电流反馈型运放的环路增益是不同于VFB运放的环路增益。可以把加入电容的Loop Gain公式再写一遍。
GOOD
棒！
先学习
不错，很好，第一次见到电流反馈的!
