AWR1243如何搭建完整的实例系统？

user5396809

Prodigy 80 points

Other Parts Discussed in Thread: AWR1243, AWR1243BOOST, DCA1000EVM, AWR1642, MMWAVE-STUDIO, AWR2243BOOST, AWR2243

Hi，我们打算搭建一套完整的AWR1243实例系统，是否应该购买以下评估板：

AWR1243BOOST：AWR1243示例，通过60-pin high density (HD) connector, for raw ADC data over CSI接口实时输出雷达回波数据

MMWAVE-DEVPACK：将60-pin接口转换成120-pin connector

TSW1400 EVM：将数据进行采集后，通过USB输出到电脑

是否通过购买这3块开发板，就可以实现将实时的1243雷达数据传输到电脑上，并通过电脑上TI提供的DEMO软件进行观看和存储？

通过这3块开发板是否可以对AWR1243进行控制？

是否所有的固件和软件，TI都有提供实例？只要安装好，就可以操作AWR1243全功能？

DCA1000EVM是否不能满足使用需要？

7 年多前

0 Wesley He 7 年多前

TI__Mastermind 20485 points

你好，
TSW1400和DCA1000 均是数据采集卡。AWR1642的ADC数据通过LVDS接口送出，需要有一个带有DRAM的FPGA/PROCESSOR板卡进行接收缓存，上传到PC。
数据采集有两种方法。
DEVPACK+TSW1400 + AWR1243EVM，软件要求：mmWave Studio+HSDC
DCA1000 + AWR1243EVM，软件要求：mmWave Studio。此种方法操作更加简单，使用以太网传输数据，速度更快，其中DCA1000整合了DEVPACK的功能。
如果还没有购买数据采集卡，建议购买DCA1000+1243EVM。

mmWave Studio可对芯片进行配置、配置数据采集板、控制采集。

谢谢

0 user5396809 7 年多前回复 Wesley He

Prodigy 80 points

Wesley,

感谢快速回复。1243输出的雷达数据采样率较高（4 x 37.5Msps），DCA1000应该没问题吧？

谢谢

0 Wesley He 7 年多前回复 user5396809

TI__Mastermind 20485 points

你好，

DCA1000板载2GB的RAM可用于缓存数据，缓存数据通过以太网口传输到PC。

只要单次采集数据量<2GB，DCA1000均可以缓存，传输瓶颈在于以太网。

详情请参考

Regards,

Wesley

0 user5396809 7 年多前回复 Wesley He

Prodigy 80 points

感谢，已购买DCA1000EVM

0 huangyaohui 6 年多前回复 Wesley He

Intellectual 585 points

你好，我想问一下，DCA1000EVM里并没有60-pin high density connector，AWR1243BOOST里面也没有，那么我可以从哪里购买呢，还是说我购买两者会附赠一个吗

0 Wesley He 6 年多前回复 huangyaohui

TI__Mastermind 20485 points

你好，
在DCA1000EVM里应该是有附带的。请check一下。
谢谢。

0 user6250223 5 年多前回复 Wesley He

Intellectual 520 points

你好！请问pc是64位的，但是官网提供的mmwave-studio貌似是32位的，没有64位的，安装以后可行吗？

0 huangyaohui 5 年多前回复 user6250223

Intellectual 585 points

你好，是可以直接运行的。64位的操作系统是保持兼容的

0 user6250223 5 年多前回复 huangyaohui

Intellectual 520 points

好的，谢谢！

0 user6250223 5 年多前回复 Wesley He

Intellectual 520 points

你好！使用1243+devpack+tsw1400进行数据采集时，硬件连接没有错误，打开mmwave studion软件后，在connection中，其他连接都正常，load完以后点击SPI连接正常，但是在点击RF Power-up时出现错误，具体显示如下：紧急求助，谢谢！

GM: Constructor
GM: Wed Jan 01 18:24:19 2020
RSTD.Transmit("/Settings")

0 huangyaohui 5 年多前回复 user6250223

Intellectual 585 points

你好，我看到倒数第四行显示AWR1243的ES版本是2.0，你可以找找老版本的DFP,载入2.0版本的固件，或者检查一下SOP是否正确，之前出现过RESP TIMEOUT，我也有过类似情形，没有什么解决办法，只能重连。

这只是我的一点建议，仅供参考

0 user6250223 5 年多前回复 huangyaohui

Intellectual 520 points

好的好的，感谢回复，我试试~

0 user6250223 5 年多前回复 huangyaohui

Intellectual 520 points

感谢感谢，问题解决，万分感谢！主要原因是我的DFP版本太高了

0 user6250223 5 年多前回复 huangyaohui

Intellectual 520 points

你好！使用1243+devpack+tsw1400采数时，按照默认设置每次只能采4M的数据，请问如何设置可以进行长时间采数（采集较多的数据）呢？

0 huangyaohui 5 年多前回复 user6250223

Intellectual 585 points

你好，您可以尝试更改每帧（per frame）中的循环次数（LOOP）或者直接增加帧数（Frame）获得更多数据

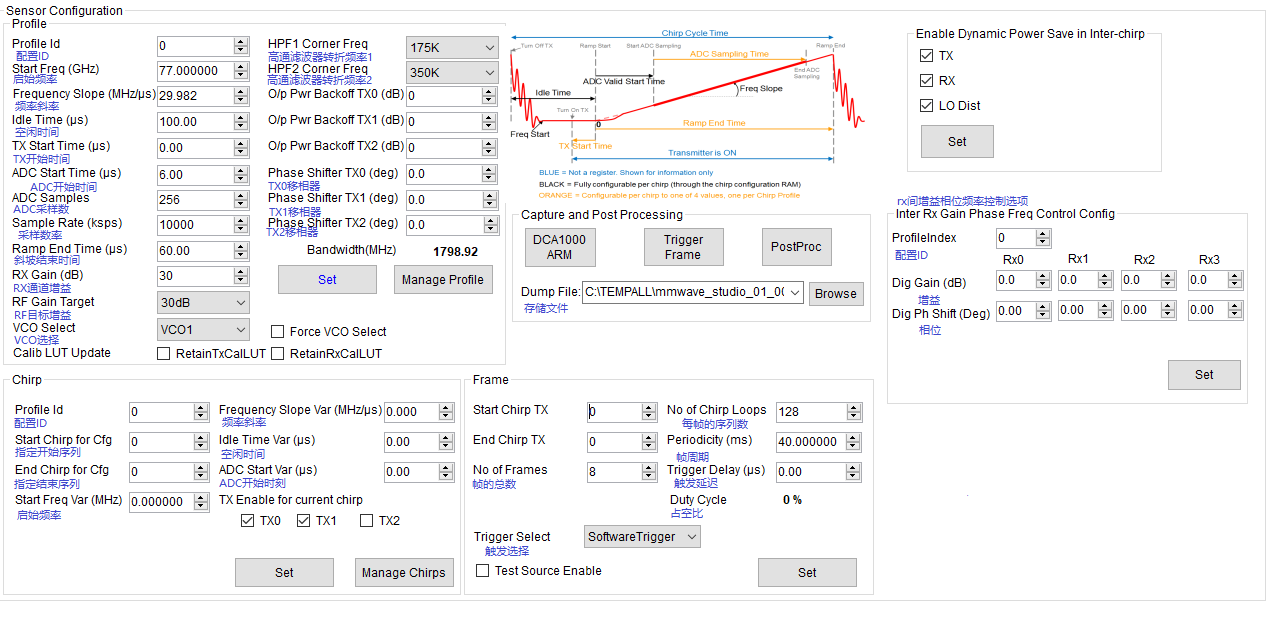

我没有使用过devpack+tsw1400，我使用的是DCA1000EVM和AWR1243,在mmwavestudio中可以对发射波形进行详细设置，如下图所示

这只是我的个人翻译，有疏漏或错误的地方，也请指正

0 user6250223 5 年多前回复 huangyaohui

Intellectual 520 points

收到！非常感谢~

0 user6250223 5 年多前回复 Wesley He

Intellectual 520 points

你好！请问在使用awr1243的时候，在GUI中设置脉冲数为128，那么这128个脉冲两两之间是无间隙连在一起的还是每两个或者每多个脉冲之间会有时间间隔。

0 huangyaohui 5 年多前回复 user6250223

Intellectual 585 points

在发射连续波时，两个chirp之间会存在一个极小的空闲时间（IDLE TIME），这个时间表示上一个chirp结束到下一个chirp开始的时间

0 user6250223 5 年多前回复 huangyaohui

Intellectual 520 points

意思就是不管发射多少个-脉冲，每两个脉冲之间都会有这个空闲时间，而且这个时间是固定的

0 user6250223 5 年多前回复 huangyaohui

Intellectual 520 points

请问帧与帧之间有时间间隔吗，就是每两个frame之间会有怎样的时间间隔呢？

0 user6250223 5 年多前回复 huangyaohui

Intellectual 520 points

你好！请问你知道这个错失怎么回事吗？

[11:56:43] Frame start async event received!
[11:56:49] [RadarAPI]: MatlabProc Status: Error Number: 1024
[11:56:49] [RadarAPI]: MatlabProc Status: Error Type:
[11:56:49] [RadarAPI]: TSW1400 capture complete
[11:56:50] [RadarAPI]: Frame Ended
[11:57:02] [RadarAPI]: ar1.StartTsw1400Arm("D:\\data\\adc_data3.bin")
[11:57:03] Frames are already triggered for the device
[11:57:13] [RadarAPI]: MatlabProc Status: Error Number: 1024
[11:57:13] [RadarAPI]: MatlabProc Status: Error Type:
[11:57:13] [RadarAPI]: TSW1400 capture complete
[12:00:13] Test Source Already Disabled...!!!
[12:00:13] [RadarAPI]: ar1.DisableTestSource(0)
[12:00:13] [RadarAPI]: Status: Passed
[12:00:13] [RadarAPI]: ar1.FrameConfig(0, 0, 500, 128, 20, 0, 0, 1)
[12:00:13] [RadarAPI]: Status: Passed
[12:00:15] [RadarAPI]: ar1.SelectCaptureDevice("TSW1400")
[12:00:15] [RadarAPI]: Status: Passed
[12:00:15] [RadarAPI]: ar1.SetupTSW1400()
[12:00:21] [RadarAPI]: TSW1400 set-up complete.
[12:00:24] [RadarAPI]: ar1.StartTsw1400Arm("D:\\data\\adc_data3.bin")

0 huangyaohui 5 年多前回复 user6250223

Intellectual 585 points

每帧时长由帧周期决定，帧与帧之间没有间隔

0 huangyaohui 5 年多前回复 user6250223

Intellectual 585 points

这个idle time可以自己设定

0 user6250223 5 年多前回复 huangyaohui

Intellectual 520 points

好的，谢谢你，祝你生活愉快！

0 byliu 5 年多前回复 Wesley He

Prodigy 60 points

谢谢！我准备买AWR2243BOOST，我想问下是不是只用DCA1000，仅仅通过开发板上的60 pin高速接插件，就可以完全控制AWR2243，并将ADC数据通过网卡采集呢？

0 黄耀辉 5 年多前回复 byliu

Prodigy 40 points

通过DCA1000EVM和TI的官方上位机mmwavelink GUI是可以的，但是整个过程不是自动化的，他需要你手动操作每一个步骤

0 byliu 5 年多前回复黄耀辉

Prodigy 60 points

自动化是指连续的配置和采集么？

我想将AWR2243BOOST连到一个FPGA开发板上，请问是不是通过AWR2243BOOST的60pin就可以完全控制AWR2243了呢（包含配置，ADC数据流盘）？

目前我们准备买AWR2243BOOST + DCA1000EVM评估，然后再通过LVDS（或者CSI2，哪个好一些呢？）、SPI将AWR2243与FPGA相连，实现类似DCA1000EVM的功能，这样做可行么？

0 黄耀辉 5 年多前回复 byliu

Prodigy 40 points

是的，不能实现连续采集，只可以自己手动发射多次，
AWR2243的控制部分我不太清楚，AWR1243是可以通过60pin中的SPI和LVDS实现控制和采集的功能

0 Wesley He 5 年多前回复 byliu

TI__Mastermind 20485 points

你好，

DCA1000可以连续采集。你使用FPGA替换DCA1000也是可行的，使用60PIN接口足够。可以实现SPI配置，LVDS数据传输的功能。

至于自动化配置，我理解你是想要通过SPI自动下发配置给到2243.这个需要自己写一个脚本来完成。或者使用TI的mmwave studio来完成。

谢谢。

0 byliu 5 年多前回复 Wesley He

Prodigy 60 points

谢谢！这下有信心了。

我先买个DCA1000EVM + AWR2243BOOST，学学这个芯片
