TLV320AIC3111: CLASS D静音播放是什么意思

按照AIC3111的原理图来看，当我正确配置寄存器后，HPL和HPR正常输出的情况下，SPRM和SPRP的波形应该发生变化，但是SPRM和SPRP仍保持静音输出。

您这几个寄存器是怎样配置的？

P1/R35

P1/R39

P1/R43

P1/R32

P1/R35 = 0X44

P1/R39 = 0X0

P1/R43 = 0X4

P1/R32 = 0XC6

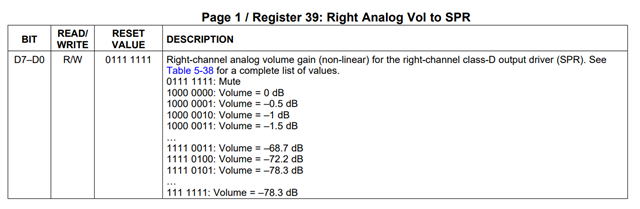

P1/R39 不能配置为0，最高位是0有可能mute 了SPR，您配置其他值看是怎样的？

您配置后是否读取出来以验证寄存器值是期望的写入值？

我记得之前配置成其他值的时候仍然是这个情况，配置启动后，我将所有的寄存器都读出来过，是期望的写入值。

检查了一下测试记录，写入过0x98和0xff，仍然是静音输出。

输入同样的数字音频信号，配置 HPL/HPR输出，测量 HPL/HPR有输出吗？

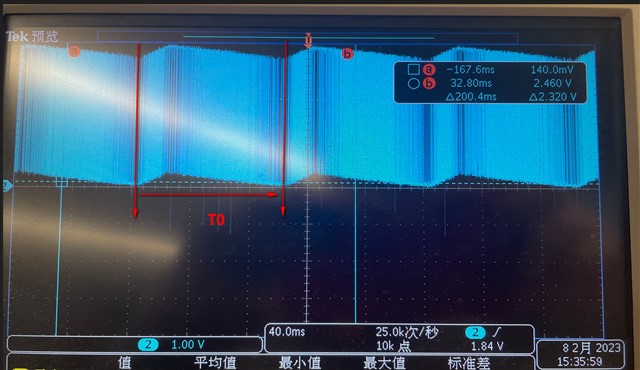

昨天晚上调整了一下，HPR的输出是图2，SPRM的输入为图1，请问这是正常的吗？

您可以附上HPR和SPRM的外接电路图吗？

上图中T0与图2周期一样吗？

HPR输出音频声音是正常的是吗？

我不太会在这边插入图片，您可以去看一下原始问题中，之前有贴过电路图。  HPR的声音是正常的，是期望的波形。T0与图2的周期是一样的。

插入图片的话，您可以直接将图片文件拖到回复对话框或者复制选中的图片像粘贴文字一样粘贴过来也行。

好的，我去看一下原始问题中的电路图。

您是悬空SPRM pin测量的上述波形吗？还是悬空输出管脚测量的SPRN and SPRP的差分波形？您外接8Ω喇叭没有声音吗？

我悬空测量SPRM的波形，测试时接过喇叭，喇叭的声音不理想。
