TPA3116D2: 请问输出失真问题，如何解决

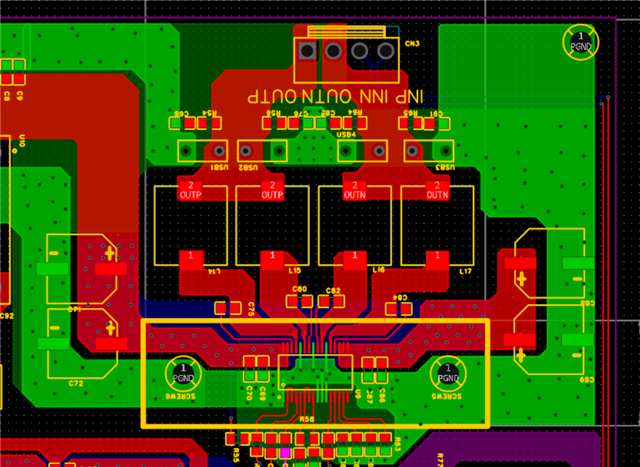

这是pcb布局，请看看是pcb布局还是原理图设计有问题

您好，

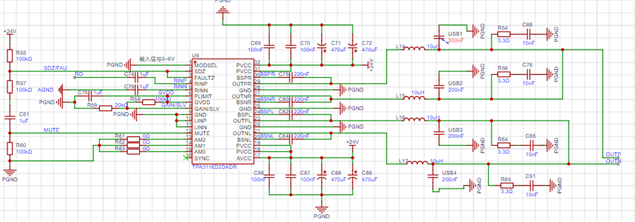

      您的原理图似乎没有问题。

您能否测试以下几个波形？

1.当出现上述异常波形时输入。

2.PVDD 电压

3.如果可能，请同时分享使用的电感器规格。

现对电感和电容进行了更改

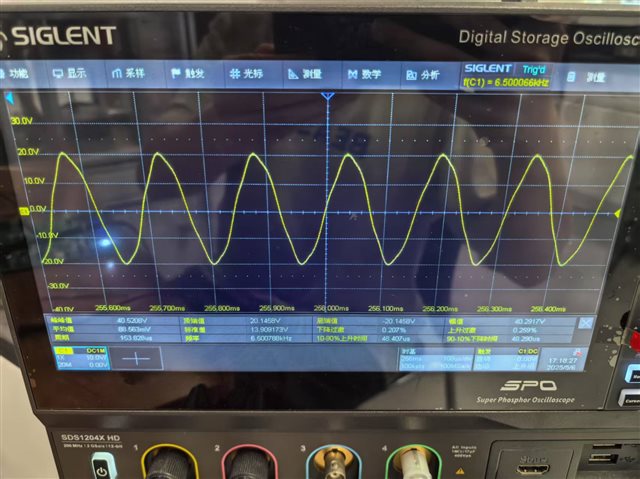

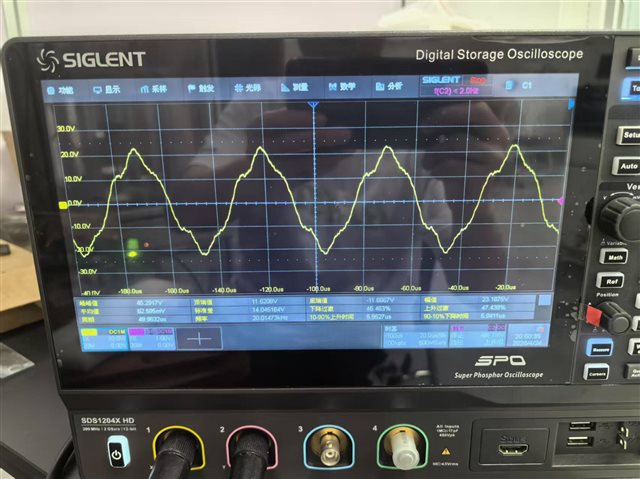

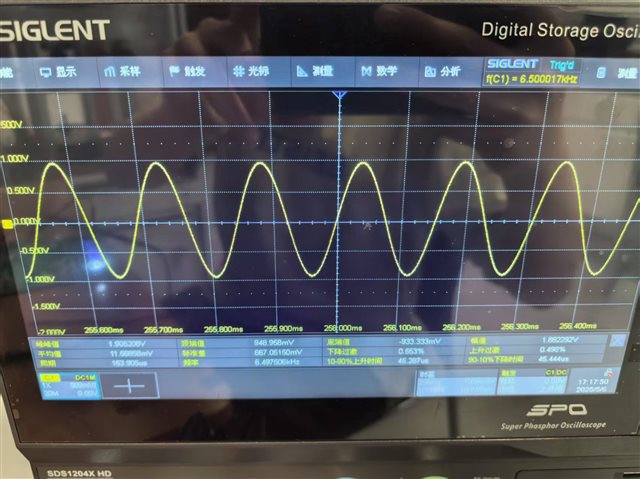

1.这是失真时的输入和输出波形，输出失真在6kHz~7kHz时比较明显

2.VDD电压为24V直流电

3.电感更换为33uH的CDRH74R贴片功率电感，电容更改为680nF的安规薄膜电容684J100

现有问题：在1kHz和20kHz时输出幅值变化，频率越高幅值越高，且输入信号幅值没有变化，这是因为输入端的等效高通滤波器造成的吗？例如1kHz时输出峰值18V，20kHz时输出峰值32V.

您好，

     通常，高通滤波器不会影响输出波形。

高频失真更像是因为使用了输出 LC 滤波器。

您使用的负载是多少？20kHz 时的 32V 似乎谐振发生在输出端。

您提到 33uH，这意味着使用 4 个 33uH 电感器？还是只有 2 个电感器？

没有加负载

输出在没有负载时随频率升高而升高，这个原因是什么？

电感使用了4个

您好，

     这太奇怪了。

    您是否可以使用 Apx 扫描 FR&THD 性能？

    这有助于分析发生了什么类型的问题。
