现在我CDCE18005默认的电路图如下图所示，SYNC和PWR_DOWN为1K下拉电阻(这两个引脚都有150K上拉电阻),所以初始上电都为0。
现在我的操作如下：
1、设置SPI速率为125KHz，上升沿写入，下降沿数据变化(时序符合手册上要求)，LSB发送。
2、设置PWR_DOWN=1，即上电，然后等待250ms。
3、读取寄存器0，数据为0x8000980F(读取0-8寄存器都是这个值，去掉低4位则实际寄存器值为0x08000980)，和手册上的默认值不一样。
4、使用写指令，写入寄存器值为0x0E940980,加上低4位地址域，即实际写入的32位数据位0xE9409800，但是写入后读取数值依然为0x8000980F，即实际数据域值为0x08000980。

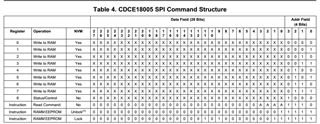

以上3、4操作都是以下面的手册中的图的指令操作的。
