[参考译文] LMX2594：时钟输出不正确

LMX2594: LMX2594

guo cheng
Prodigy 20 points
Part Number: LMX2594

I am 1st time using LMX2594. Input clock is 100MHz, Output required is 1000MHz, But i do not  get.

Help check the following parameters：

Doubler：X2

PreR:1

Multiplier：bypass

R：1

FPD:200MHz

N divide：50

Output MUX：VCO

PFD_DLY_SEL:3

RFoutA：10000MHz

Whether the above settings are correct

  • 0
    TI__Guru**** 295050 points

    您好，您是要输出1000Mhz还是10000Mhz？我看上面是output 1000Mhz下面RFOUTA是10000Mhz呢。

    使用TICSPro配置的吗？如果是的话，可以把配置的截图附上，我怀疑是VCO配置的频率不对，VCO的频率范围要在7.5G~15Ghz范围内。

    如果输出1000Mhz的话，TICSPro的配置如下：

  • 0 回复 Kailyn Chen
    Prodigy 20 points

    您好，Kailyn 我期望的RFOUTA的输出是10GHz，可以帮忙把对应的配置截个图片吗？

  • 0 回复 guo cheng
    TI__Guru**** 295050 points

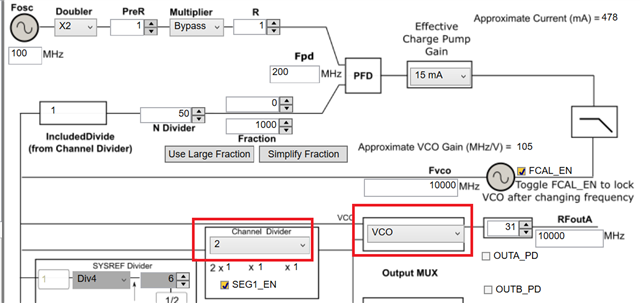

    我将输出输入10Ghz，然后选择VCO输出，是这样的。

    不能选择 channel divider输出，因为VCO最大频率位15Ghz，而我看channel divider这里最下值为2，那这样的话输出只能得到7.5Ghz，所以只能选择VCO输出。您可以试试。

  • 0 回复 Kailyn Chen
    Prodigy 20 points

    kailyn 您好，按你截图的设置测试出来的10GHz频率偏差比较大，想问一下还有哪里设置需要修改吗？MASH and Phase synchronization这一部分我设置的是：PFD_DLY_SEL:3；MASH ORDER:3rd Order

  • 0 回复 guo cheng
    TI__Guru**** 295050 points

    您好，偏差大概有多少？大多数应用下MASH ORDER选取3rd order就可以了。

    如果杂散比较大的话，一般选择1st order。

  • 0 回复 Kailyn Chen
    Prodigy 20 points

    Kailyn 您好，已输出正常10GHz clk，谢谢！

    在EVBLMX2594 EVM 说明  这份文档的第3页：

    4. 输出： a. 将 RFoutAM 或 RFoutAP 连接到相位噪声分析仪。如果使用的是单端输出，则在未使用的引脚上连接一 个 50Ω 电阻器。如果使用差分输出，请使用平衡-非平衡变压器。想确认一下如果使用差分模式直接接隔直电容可以吗？

  • 0 回复 guo cheng
    TI__Guru**** 295050 points
    guo cheng 说：
    4. 输出： a. 将 RFoutAM 或 RFoutAP 连接到相位噪声分析仪。如果使用的是单端输出，则在未使用的引脚上连接一 个 50Ω 电阻器。如果使用差分输出，请使用平衡-非平衡变压器。想确认一下如果使用差分模式直接接隔直电容可以吗？

    这里主要是使用相位噪声分析仪去测试输出的相位噪声，可能由于分析仪是单端碳棒测试的原因吧，所以如果差分输出的话 ，加上平衡-非平衡变压器由差分改为单端。

    您现在也是要测试相位噪声吗？还是直接使用差分输出？ 加隔直电容就是将直流偏置给隔离掉了。 如果差分测试的话，我认为可以这么做。
