LDC1000 应用

楼主：

你好。LDC1000用作medical device现在比较少见，但是LDC1000的应用范围相当广，理论上来说，在有导体接近LDC1000的场合，LDC1000都能使用。比如说齿轮转速的测量，金属的接近距离测量，角度测量，金属按键检测，金属属性分析等。

我感觉LDC1000的测距范围很小的。而且我不清楚怎么进行角度和金属的测量。可以解释一下吗？麻烦的话可以加我ＱＱ９８３８１７８６８

我感觉LDC1000的测距范围很小的。而且我不清楚怎么进行角度和金属的测量。可以解释一下吗？麻烦的话可以加我ＱＱ９８３８１７８６８

你好，

LDC1000的测量范围确实不大，建议先看看磁场方面的资料，对理解LD1000的工作原理比较有帮助

你好！

  我的线圈大小是5角钱硬币的大小大概最远能测多远呢？（我测得是一个2CM长，1cm宽的金属薄片）

请问有什么办法加大测量的距离吗？？

你好，我想请问下，我将程序移植到STM32F10X的单片机上后下载，用金属片测试LDC电路，远离或者靠近LDC时，在示波器上有正确的波形出现，可是为什么读不出ProximityData和FrequencyData的值？很急需答案，先谢谢了！

您好,LDC应用于轴向距离检测时，有效检测距离约为线圈的直径，为了保证良好的灵敏度最好检测范围是线圈的半径， 如果想提高检测距离，可以使用三角形的金属片在线圈上左右移动的方案，datasheet上面有图片示例。

恩恩 好的，谢谢解答！不过，程序如果能读取各个寄存器的值，就能进行后面的电阻，电感，位移那系列数据的计算了吧？可是我测出LDC1000_CMD_RPMAX(0X01)和LDC1000_CMD_RPMIN(0X02)的十六进制值分别为0X81和0X82，在官方文档LDC1000.PDF里面有个表格“Table 6. Register settings for Rp_MAX”找不到对应的电阻值，那我就没办法根据公式Rp=(RpMAX * RpMIN)/(RpMIN * (1-Y)+RpMAX * Y )来计算Rp了啊？难道是我数据采集错了？

电阻是根据寄存器输出的ProximityData（address：0X22,0X21）的值计算的，电感是根据Fcount（address：0X23 through 0X25）的值计算的，具体计算公式参考datasheet；RPmax和RPmin是在测量谐振电阻之前写入寄存器设置RP测量范围的，测量方法可参照datasheet，不同的测量范围与分辨率有关，但是不能超出798Ω~3.93MΩ的范围，如果寄存器读取的数据不在这个范围内，请检查谐振LC的设计是否合理，设计不合理会导致LDC内部的震荡电路没法起振。

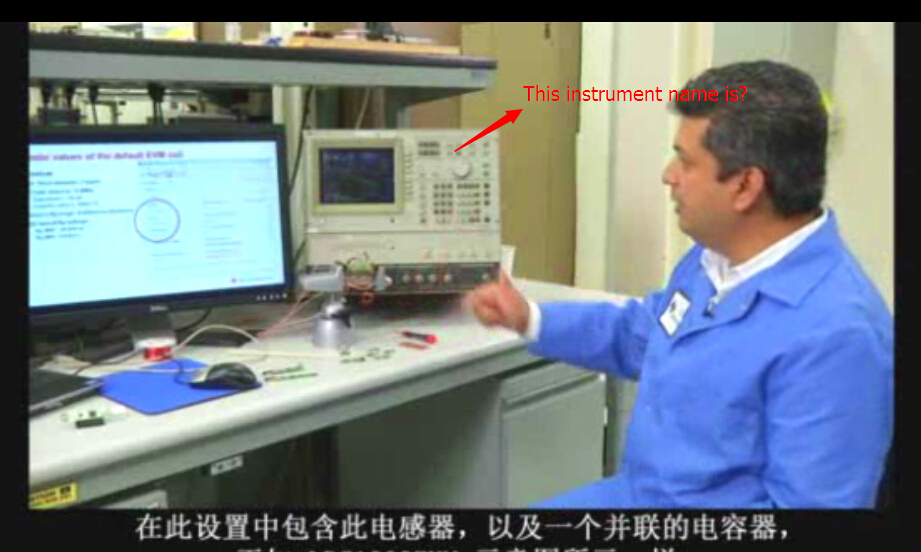

我看了一个关于TI官网上关于LDC1000的视频，请问测量谐振电阻Rp所使用的阻抗分析仪器的型号名称是啥呀？

我看到此芯片能用于流量计，请问有没有真实的应用样品流量测量精度如何？在测量水流量时有什么具体的注意事项，是否需要很大的感应线圈才可以实现，求解答

您好，LDC是通过感应金属叶片的转动来测量流量的，所以其精度是由系统决定的，LDC在测量叶片转动时本身是没有误差的。

关于线圈大小，线圈不用太大，和叶片大小相当即可。主要注意事项是线圈要尽量靠近叶片。
