本人自己设计AFE4400电路板在上电后检测检测RX_ANA_SUP,RX_DIG_SUP,TX_CTRL_SUP,LED_DRV_SUP这几个电源引脚电压为3.3V。但是芯片30管脚CLKOUT输出的4MHz波形与EVM板不相符。
请问一下这种波形的情况下，芯片可以正常工作么？我的设计哪里存在缺陷么？谢谢

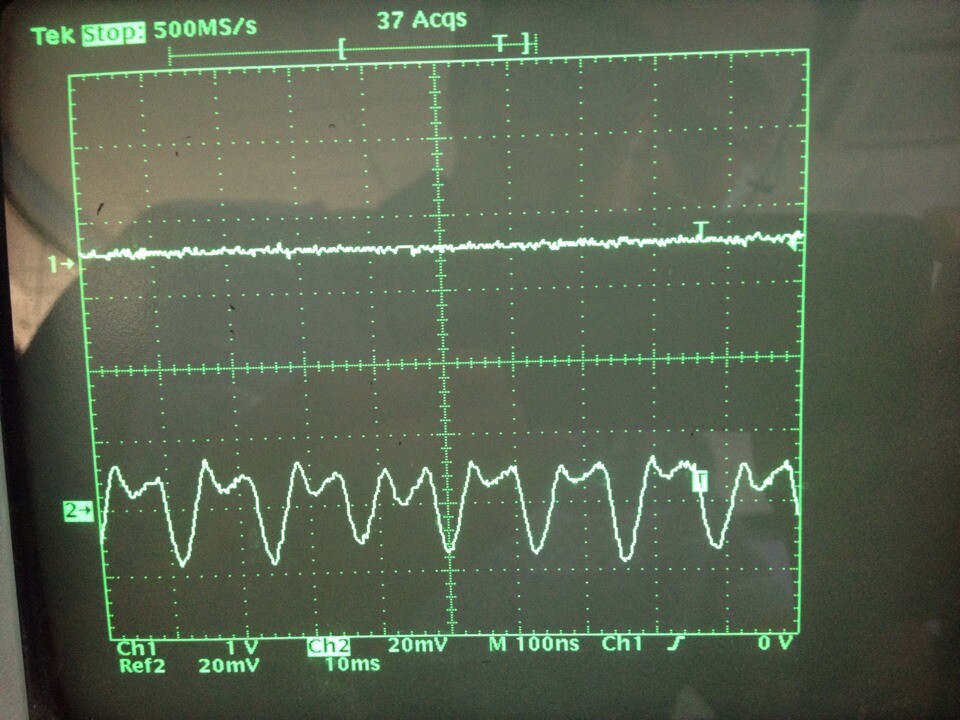

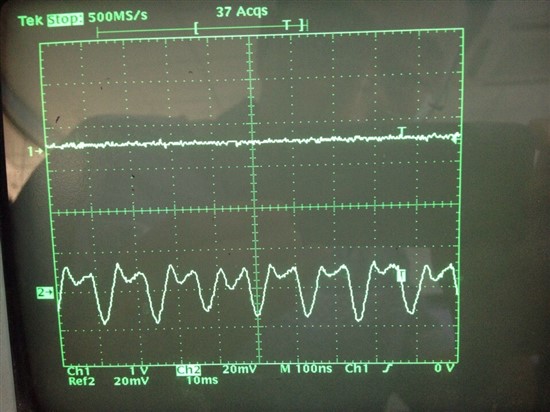

波形图 附件为原理图
芯片应该是不可以正常工作的。。楼主能否把设计的原理图贴出来呢。。
你的波形是不正常的，不过IC是可以正常工作，但是肯定稳定性不是很好，或者说稳定性非常不好。
你的波形建议重新上传一下，注明耦合方式，0刻度位置，不要有垂直位移。
原理图在附件中，重新画板后问题解决，波形输出正常，不过真的没有找到产生这种波形的原因。原理图和TI给的设计方案几乎一样的，只有电源不同。
您好，我看了您 原理图想问一下，您的A3V3和VDD3V3是分开用两路电源供电的吗？可以只用数字部分供电吗？
请问30管脚的CLKOUT有什么作用，他要和单片机相连吗？连接到哪？
