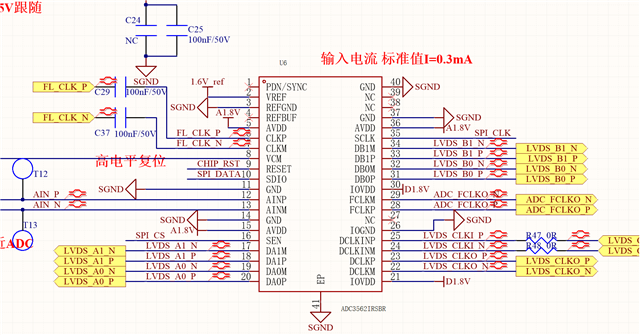

Original question:
ADC3562: ADC3562
1、DB1/0接口的作用？滤波？是否可以不接？
2、LVDS信号需要PCB等线长设计有几组？我认为是芯片输出接口对应的DCLK、FCLK、DA1/0、DB1/0之间需要做到等线长。SamplingClock、DLCKIN等输入时钟不需要与输出接口等线长。是否正确？
您好，
已经收到了您的案例，调查需要些时间，感谢您的耐心等待。
1.DB1/0是LVDS差分信号输出接口。如果PCB走线较长或存在噪声，应该加滤波。
2.你的理解是对的。DCLK（数据时钟）FCLK（帧时钟）DA1/0、DB1/0之间需保持严格等长。
SamplingClock、DLCKIN等通常用于内部采样电路，无需严格等长
