DS90UB941AS-Q1: 941和948的I2S透传

您好，是I2S的所有信号都需要透传吗？ 我这边需要再看下这个问题。

您好，

是的，我想传输正常的四线I2S，SDO和SDI都想透传

目前在我们样机测试，SDO、BCK、LRCK在941和948的默认值时，就可以透传过去。

但是还需从948透传SDI信号到941，因为样机目前还没法给出SDI信号

I2S_SDI现在接续的是I2S_DB（GPIO5_REG）这个pin，可以透传吗？

因为式样书中给出941这个pin定义是intput，948定义是output.

您好，

再追加一个问题

采样率为48K，16bit

在使用948的MCLK时，实测发现BCLK：3.073MHz；MCLK：6.114MHz

默认值是BCLK的二倍频吗？

我想将MCLK变为12.288MHz，但是发现调节948的0x3A的寄存器改变不了

还请帮忙确认

您好，我现在看下您的这个问题，马上给您回复。

zhijian Mao 说：

I2S_SDI现在接续的是I2S_DB（GPIO5_REG）这个pin，可以透传吗？

因为式样书中给出941这个pin定义是intput，948定义是output.

您好，I2S_DB 和GPIO5_REG是公用的，如果我们不enable GPIO5_REG 为GPIO mode的话，这个引脚就是I2S data input引脚。

如果使能了GPIO  mode话，那么就覆盖I2S  功能了。

所以作为I2S 引脚的话，应该是可以透传的。

默认值是二倍频的话，0x3A的bit[6:4]默认值是000还是001吗？

先配置bit7=0,bit[6:4]=001；MCLK不变，仍为6.144MHz

又配置bit7=0,bit[6:4]=010；MCLK也不变，仍为6.144MHz。

上面两个哪个配置是正确的？如果配置没问题的话，怀疑是I2C透传没写进去。

另外，对3A寄存器还没理解透

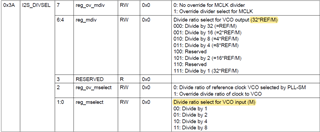

1. bit[6:4]中M是REF的32倍频吗？

2. bit[2]=0时，选择锁相环将M变为32*REF吗？

3. bit[1:0]中的M是BCLK吗？

您好，我现在看下这个问题哈。

zhijian Mao 说：

默认值是二倍频的话，0x3A的bit[6:4]默认值是000还是001吗？

您好， 16bit，48Khz，3.072Mhz BCLK的话，0x3A的12.288MHz默认值是010=4*REF/M.（参考Table 7-7. Audio Interface Frequencies）。

bit[6:4]是VCO输出分频系数，所以如果现在要想输出12.288MHz，M不变的话， bit[6:4]应该为8*REF/M，即divider为4，配置为011.

M= bit[1:0]为VCO输入的分频系数，也就是说reference clock输入，REF-------dividerM ------->VCO frequence------->divider bit[6:4]----->MCLK

我是这么理解的，您可以试试，将0x3A bit7=0.  bit[6:4]=011. bit[1:0】=01

即0x32您配置为0x31看下是否能输出12.288Mhz输出呢。

好的，我这边试试

今天实测软件配的不是16bit采样，而是32bit。

稍后根据32bit再设一遍寄存器值。

谢谢！

好的，等您的通知，如果还不行，我们再讨论。

您好，

将0x3A配置成0x31和0x30，都不好用，MCLK还是没有变化。

使用I2S方案流程是：SOC→941→948→TLV320AIC（CODEC）

通过GPIO5-8进行I2S透传，然后948的MCLK给CODEC

948的MCLK和GPIO5-8可以一起用吗？

现在SOC做master，948使用的是Slave ，CODEC也使用slave 模式。这样可以吗？

再追问一下

MCLK是必须在I2S master才能使用吗？

配置MCLK分频时，寄存器0x1A需要配置吗？因为GPIO9和MCLK是复用关系。

0x1A的bit[7:4]Global GPIO是什么意思？需要它设置成三态吗？

您好，根据我们的方案，关于I2S的使用还请指示一下

方案：LCD端有948和耳机codec，941在SOC端。I2S透传通过GPIO5-8

1. SOC,941,948,CODEC的I2S主从关系如何分配？

在我认为941和948只是个I2S透传媒介，SOC做主，CODEC做从，这样就可以了

2. 看948的式样，做master的I2S_WS和I2S_DATA是和GPIO0和1复用的，目前我们透传I2S是通过GPIO5-8

这么使用的话，MCLK不可以正常输出吗？

3. tlv320aic这个codec做从的话，MCLK默认接收12.288MHz吗？

4. 948如何做master？在什么场景下需要948做master还请指示一下。

zhijian Mao 说：

在我认为941和948只是个I2S透传媒介，SOC做主，CODEC做从，这样就可以了

1.是的，948 是没有引脚或者寄存器配置主从的，但是它输出MCLK，那是作为master的。 Codec的MCLK作为输入，一定是slave。

codec是可以配置主从的，可以查看下codec的数据手册，寄存器是可以配置为主从模式的。

2. 我的理解是，在您的整个link中，SOC→941→948→TLV320AIC（CODEC）

codec配置为从模式，只要Soc这边有I2S输入信号，948的PLL enable的话，就应该输出MCLK的。

您好

codec的寄存器配置这边已经基本明确。

现在的问题还是MCLK输出与配置不匹配。

I2S采样：48kHz，32bit

如果使用948的MCLK，I2S_WS,I2S_DOUT接口必须要用GPIO0和1吗？
