关于LMX2571的使用，我们有一些疑问想请教一下。

    1.这款芯片具有FSK调制功能，和我们想使用的GMSK两点调制不太一样，不知道怎么将调制信号加载到VCO上去，另外 SPI 编程、I2S 编程和 PIN 模式编程不知道对GMSK两点调制有什么用。问题一是怎么将调制信号加载到VCO上去，哪些编程模式对我是否有用。

   2.问题2是关于环路带宽设置的问题…

LMX2571 用作Anaiog FM Modulation 调制信号如何接入？

请教一下频率合成器LMX2571控制接口FSK和MICROWIRE各负责什么功能，都能修改内部的寄存器吗？我是需要把两个接口都连到FPGA上，还是只要选一个给FPGA做控制就行？

各位大神，我现在要用LMX2571输出一个500MHZ差分时钟给ADC08D500的LVDS输出用，请教LMX2571的RFOUTTX和RFOUTRX能作为差分输出接吗，比如两个输出时钟相同，调相位差180°这样可行吗？

ADC08D500的参考设计里，用了一个ADTL2-18把单端转差分，这个可靠吗？看原理图symbol，ADTL2-18像是个变压器…

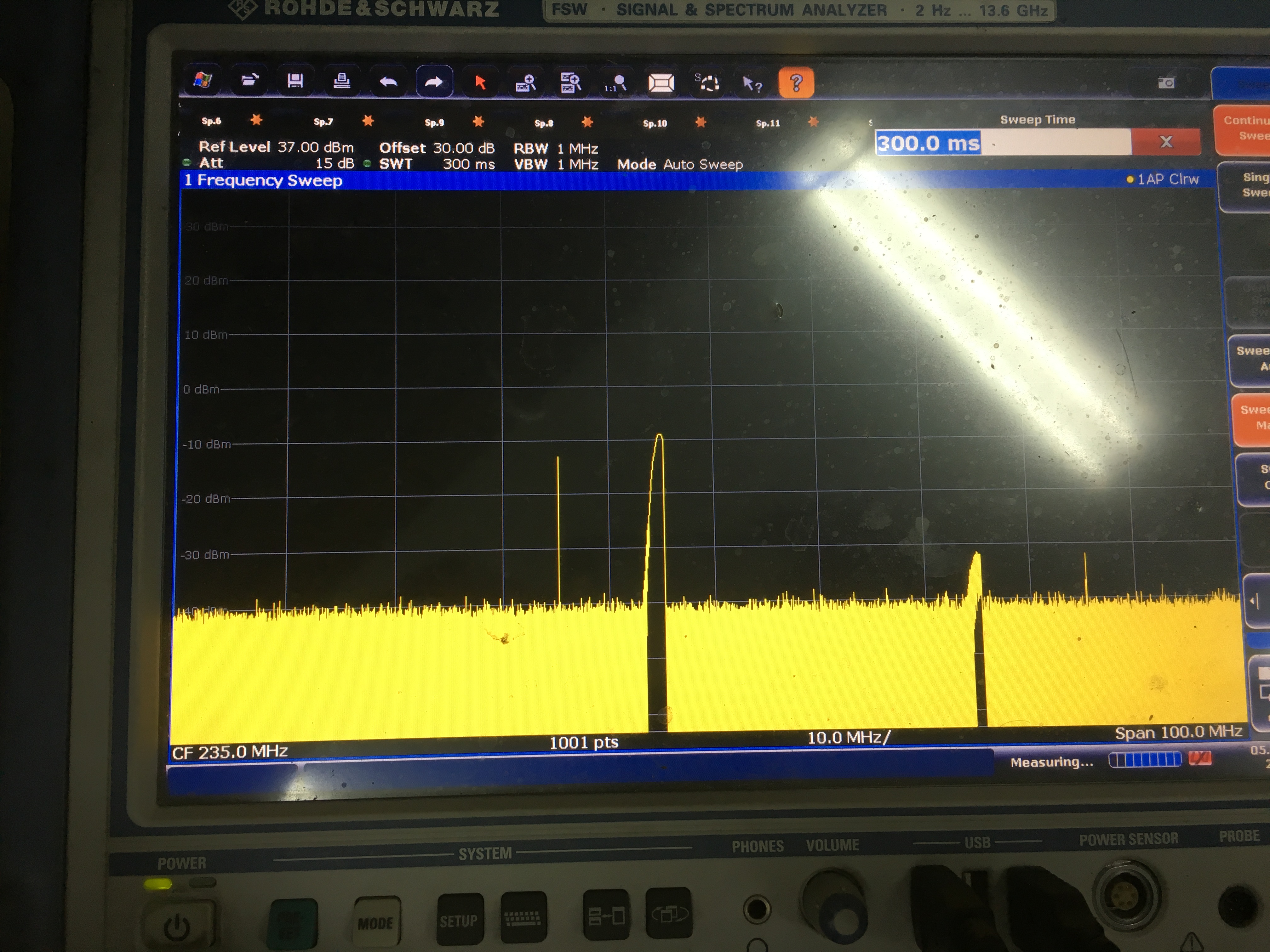

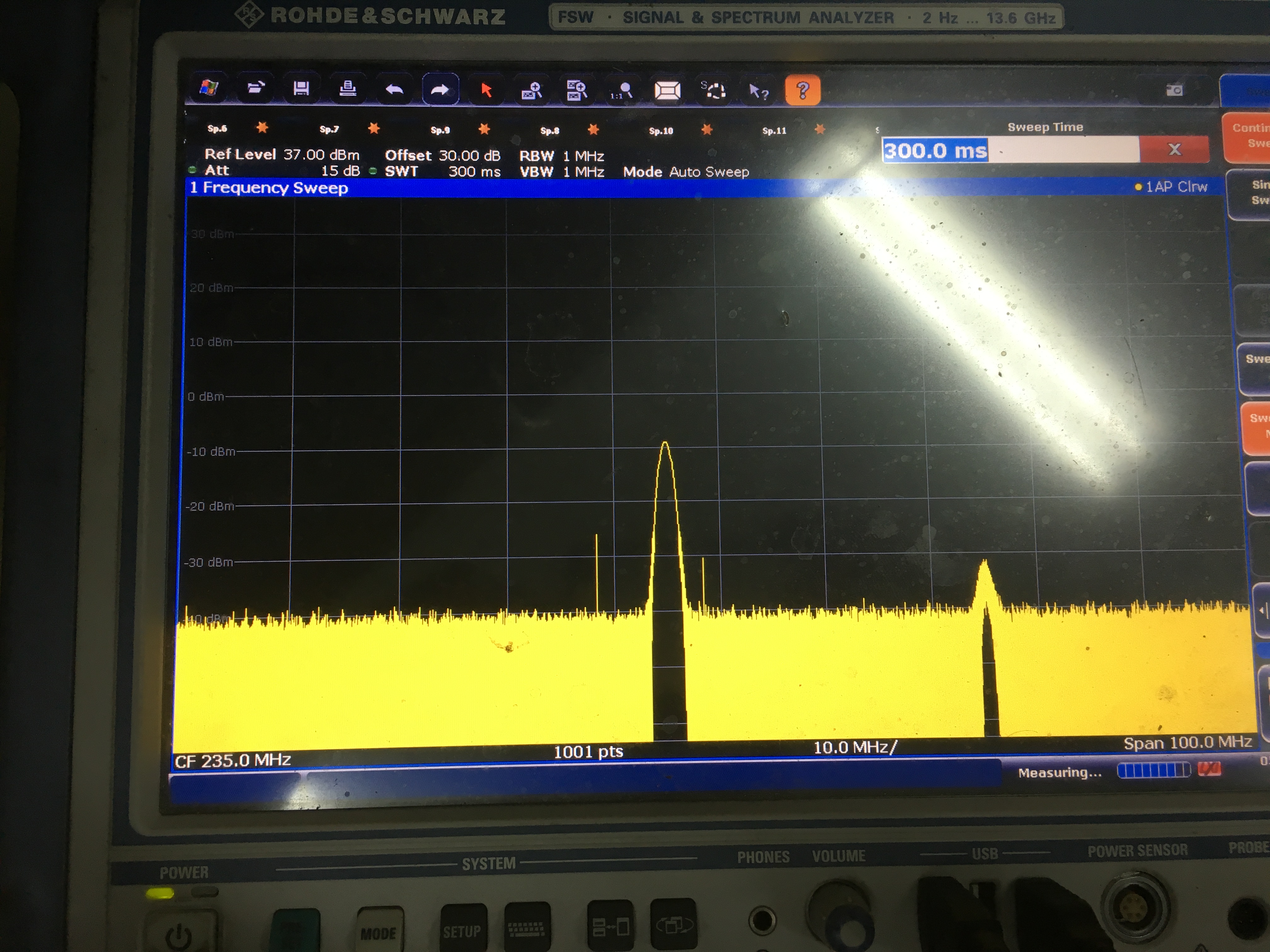

LMX2571配好寄存器以后，产生两个频率，230M和280M，两个频率以30ms周期切换，示波器测得频率转换时间位100us左右，用频谱测量两个频率，如图，产生了杂散，杂散频率不固定，不知道是什么原因。

PS：两个频率一大一小是因为只接了一个探头。

目前寄存器配置如下：
data[1] = 0x3CA000;
data[2] = 0x3A8C00;
data[3] = 0x357806;
data[4] = 0x2F6000;
data[5] = 0x2A0210;
data[6] = 0x290808;
data[7] = 0x28081C;
data[8] = 0x2711FB;
data[9] = 0x230C87;
data[10] = 0x221001;
data[11] = 0x210000;
data[12] = 0x200…

LMX2571这个芯片可以解调FSK信号吗?

是通过什么接口数据解调信号(数据)的?

我使用的50M晶振，使用PLLatinum Sim软件及TICS Pro软件执行设计。

LMX2571工作于频率合成器模式（synthesizer mode ），没有外置VCO，未使用FSK功能。

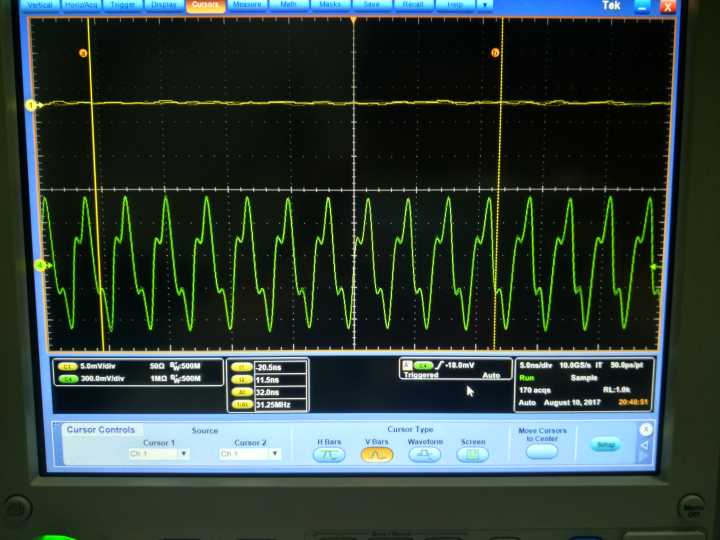

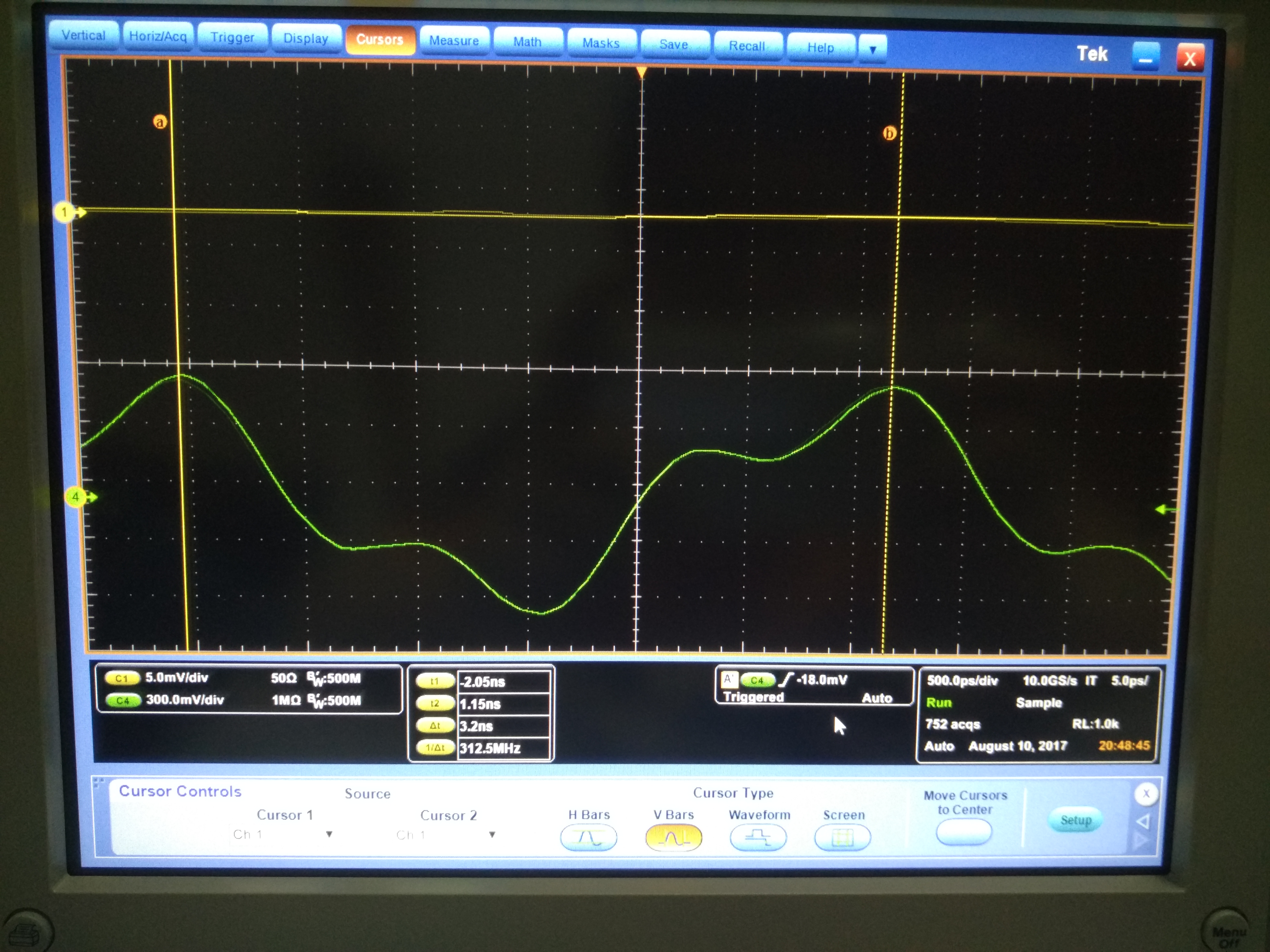

现在问题是频率合成基本正确，但波形杂散极大。

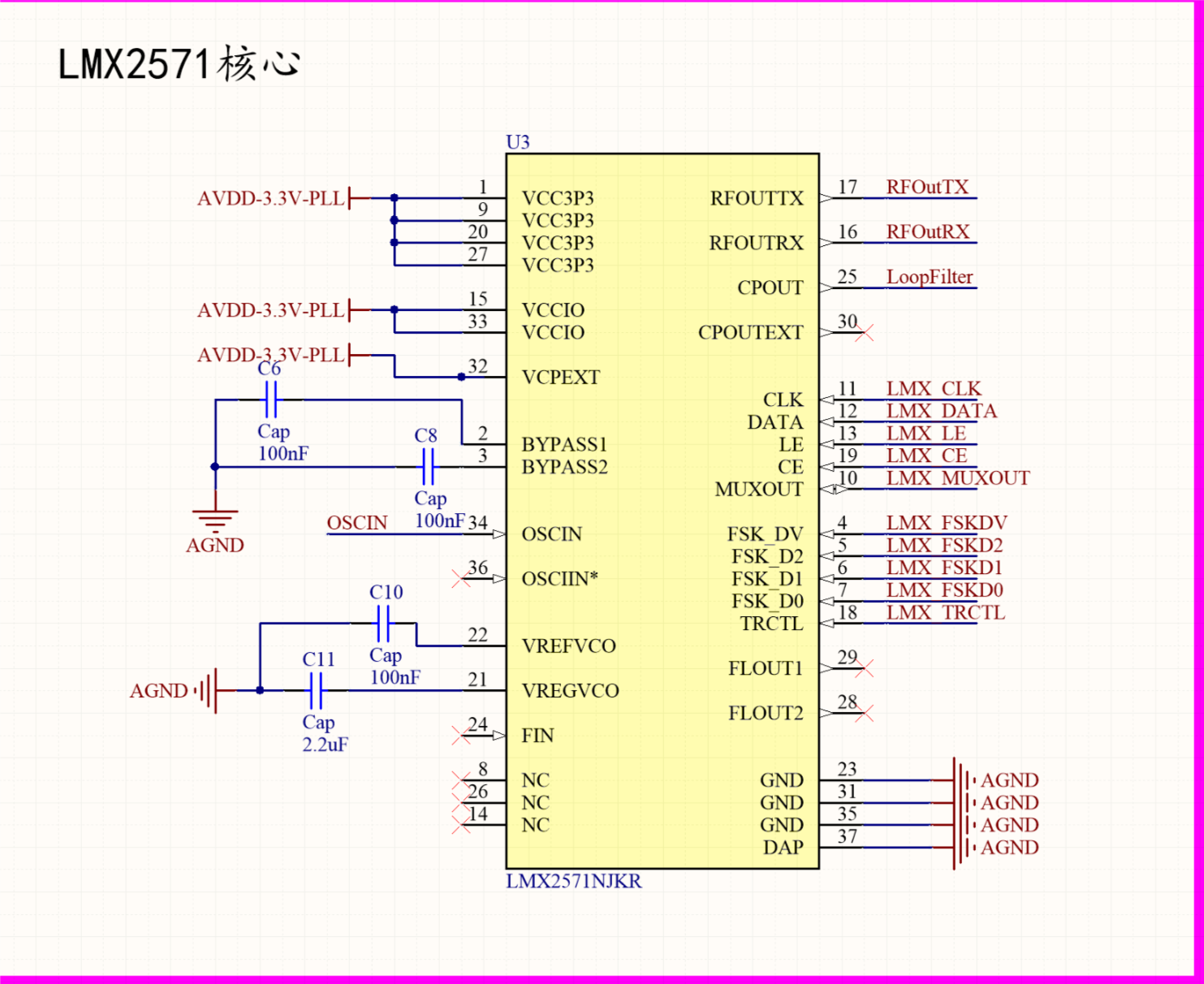

我的电路如图：

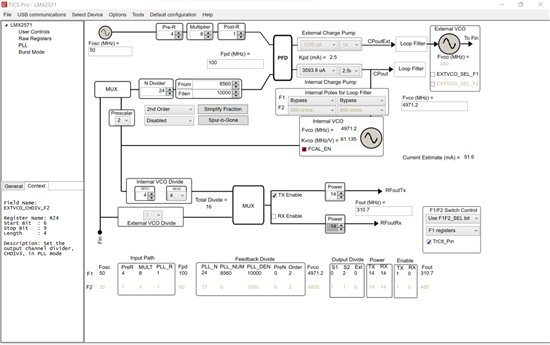

TICS寄存器配置如图，

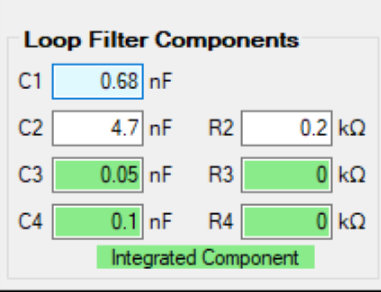

利用PLLatinum Sim计算得环路滤波器如图。

R2用软件推荐的是0.18千欧，实际焊接中0.18k欧姆为200欧姆，PLLatinum…

你好：

       我想使用pin mode 2FSK调制方式，现在R9写入最大频率偏差值只有500KHZ，怎样使两个频率偏差变大，更改哪个寄存器？手册8.1.1有关于偏差值计算的公式，不是很明白，f1 – f2 = Δfmin = fPD * {[(N + 1) / DEN] – (N / DEN)} = fPD / DEN。是改fPD 还是改 DEN？

谢谢！

您好：

     1. 请问如何更改loop bandwidth值，手册上说波特率受限于loop bandwidth。而loop bandwidth又跟fpd有关，不知是什么关系，如何根据波特率更改它。

2.我现在做2FSK调制，两个信号的切换频率要1MHZ以上。现在增加Trctl切换频率但是两个输出信号切换速率没有变化。请问是因为loop bandwidth吗？

谢谢！期待您的回复。

您好：
    现在我输出2FSK调制信号，TrCtl使用占空比百分之五十的方波切换，当TrCtl切换速率达到100KHZ以上时，两个信号切换速率就不是TrCtl切换速率，而且两个信号切换周期会发生变化。请问什么原因。还有就是lmx2571芯片几种模式中哪个模式切换速率最快？都分别达到多少？以2FSK为例。
谢谢！

可否不接？

上方的L1、L2及C8、C9应该是构成了open-drain，开路输出。

如果我使用push-pull，推挽输出，可否只接一个100pF电容到BNC头？

到另一个需求时钟源的器件上，中间只加了一个100pF电容是否可以？

是否需要如R15~R20，接对地电阻？

您好：

       手册上关于FSK SPI FAST mode 怎样设置没有详细说明，想问下怎样写入两个频率，并且进行切换，是怎样直接写道R33寄存器的。现在没有响应。

如果不使用外部VCO，也就是“合成器模式”（synthesizer mode）。

引脚30：CPoutExt，我使用内置的VCO。

引脚24：Fin，我使用内置VCO，手册载明是Open or AC coupled to GND，交流耦合到地的话多大电容?或者NC就行?

引脚28、29：FLout1、FLout2。我使用内置VCO，这两个引脚还有什么用吗？如果无用应该如何处理？

此外，

VcpExt在合成器模式下，手册指明可以接3.3或5V，我两种电源都有，接入哪一种比较好…

如图所示，使用了一个CWX813-20MHz的CMOS时钟，和一个7B-10.000MEEQ时钟。

为何做这样的设计？

我正在设计一个扫频仪，是否可以使用单一晶振为LMX2571提供时钟？

你好，我现在LMX2571无法锁定，使用内部VCO，一开始上电不配置数据时CPOUT输出为0.33V，一段时间后这个电压就变为2.5V，这个现象是为什么，谢谢

使用Lmx2571 在配置成功并且锁定频率后，要改变锁定频率，改变F1的相关寄存器后，lmx2571不能锁定频点，这里需要怎么操作才可以继续改变其频点

改变频率修改的寄存器

     R4: 0x04301B

     R3: 0x03FFFF

     R2: 0x022AAA,

     R1: 0x01FFEA

     R0: 0x000C03

你好，LMX2571锁定后对信号进行倍频或分频，信号的环路带宽及相噪会怎么变化，为什么，请帮忙解答，多谢了。

请问Vrefvco的电压范围是多少？目前PLL无法锁定，只有VREFVCO的电压和评估板不同，测试值是2.3V，评估板测试值是2.5V。

你好，LMX2571支持4种调制模式，其中SPI和fast SPI两种模式的接口怎么接，使用MICROWIRE还是FSK_D[0:2]/FSK_DV，谢谢

点击链接观看：

USB 供电系列产品介绍 – TPS65982 及 TPS65986

运用 TI 低电流、高性能合成器 LMX2571 提升无线设计

ATL431 - 业界最低功耗 36V 电压基准

1.看到芯片有校准的功能，这个是在上电的时候校准一次就好了么，还是说每次切换VCO都要校准？

2.想得到FM的chirp连续频率变化的输出，如果要跨越两个VCO，需要校准么？可以设置不校准么？

3.在I2S模式或者SPIfast模式下直接配置输出频，这个时候可以直接改输出分频CHDIV1 和CHDIV2

的么？可以的话，输出会直接跳到对应的频率还是说会怎么样？这个稳定时间大概是多少？
