按照software手册同样配置MRAM，之后在0800寄存器使EVM正常工作，不使用CAN数据发送功能，只接受外来的CAN数据，是不是就可以在MRAM中读取到接收的数据。
按照software手册同样配置MRAM，之后在0800寄存器使EVM正常工作，不使用CAN数据发送功能，只接受外来的CAN数据，是不是就可以在MRAM中读取到接收的数据。

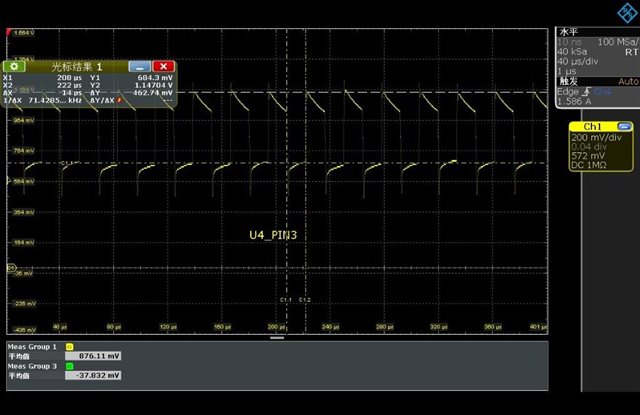

There is no oscillation signal on the crystal, the design circuit is as shown in the figure, VCCout has 5V signal, Vio=3.3V, does EP suspension have any effect? Replace TCAN4500, crystal…
我用nrf52832的SPI来读写tcan4550.经过几天折腾，最终还是卡在了数据发送不出去的境地。
软件用的是ti的官方驱动库，初始化过程我都用log打印出来，查看都通过了。在main函数里发数据试试的，然后查询发送标志位，发现一直没反应。然后我就利用下面的函数一直读。
void tcan4550_init()
{
/*初始化spi引脚*/
bool error…
无论手工构建SPI通信包还是使用移植后的TI驱动包
我都无法正确读取或写入除0x0000地址处的状态寄存器以外的寄存器
从0x0000可以正确读出芯片型号：TCAN4550，以及版本号：0x0201
SPI状态寄存器以及其他寄存器的值永远都为0x00000000
尝试对0x0808的测试寄存器写入0x12345678后，读取结果仍然为0x00000000
以下为原理图，晶振尝试过25M以及40M，CAN终端电阻实际使用的是120Ω
SPI数据线以及片选线弱上拉…
我在rk3588芯片上通过spi接口挂载了两路tcan4550芯片
这是相应的dts
我在rk3588芯片上通过spi接口挂载了两路tcan4550芯片
这是相应的dts
供电方式目前都是通过板上供电，然后VIO通过MOS管来控制在Vsup后上电，但是看起来是晚于Vccout上电，我不确定这样会不会有问题？但是你们Spec里又写了上升时间不指定
现在芯片Vccout=5V，FLTR=1.5V，并且晶体频率也是40MHz，4分钟也能正常进入休眠模式。但是有个问题，在待机状态时，我们对同一地址的寄存器读写值不同，有时会有很多配置fail。
读取device ID，没有读到。（目前只操作了spi，其余的pin展时没有操作）
检查了一下各个电压，和spi 相位这些。没啥问题，还是读不出设备id
上电就直接操作 spi 去读取 设备id，没有 操作 reset ，gpio这些引脚
帮忙看看是什么问题以及怎么解决？
Hello,
I completed the TCAN4550 initialization refer to the TCAN demo, but when I called the function
TCAN4550 使用中断接收数据，配置通过GPIO1引脚触发；
目前测试接收数据在帧间隔小于5ms时，丢包比较严重；
想请问下，TCAN4550芯片稳定收发数据最短帧间隔可以到多少；
如果是帧间隔小于1ms可以稳定收发，那么是否是我的配置问题，需要怎么检查；
期待回复！
下图是两组测试数据，左图：帧间隔5ms1000帧数据丢包率0.1%,右图：帧间隔1ms1000帧数据丢包率19.6%。
Could you please review the schematic design and make some suggestions?
And,If not using the GPIO1, GPO2, WAKE,INH, and nWKRQ pins，should we connect resistors…
CAN.pdf1、麻烦查看下原理图是否正确
2、PIN-12输入IO为3V3电平，此引脚部分是否正确，我查看TCAN4550 EVM资料,不明白此PIN的分压原理是为什么，因为他已经有一个Nmos来控制，就不用分压了。
3、如果可以的话，麻烦看看CAN总线的终端电阻这部分的开关是否运用合理，希望通过软件配置来控制终端电阻时候连接。
我想使用 TCAN4550 SPI 到 CANFD 进行 CANFD 通信。
我正在使用 DSP28335、如果您有任何示例代码、请与我分享。
如果您能够共享代码、我将对其进行修改并使用。
提前感谢。
開機完TCAN4550可正常工作，CAN BUS 接收訊號也都正常.
但是為什麼TCAN4550加熱到50度，CAN BUS訊號就會不見並且收不到?
量測CAN BUS電壓為2.5V
下圖是線路圖，請問有錯的地方嗎?
1、与TCAN4550通信的DEMO工程是我之前的工程，已经能够与TCAN4550的DEMO板能够正常通信，即：我的M3可以通过4550转的CAN，与外部CAN进行双向通信。
2、把同样的工程拉出来，与我的控制板（还是M3与TCAN4550通过SPI通信，4550转换CAN），，问题是：给TCAN4550发送的时序看起来没有问题，如下图所示：
上图中CH4:CS; CH1:SCK;CH3:M3的MOSI，CH2：M3的MISO（也就是TCAN4550的输出…
该芯片如果可以发，但收不到，接收连中断都不会触发，一般是什么原因？怎么样可以确认问题以及解决问题？
这个TCAN4X5X_ERROR_STATUS的寄存器规格书上也没有说明
我们先基于购买的开发板，飞线跟CC2642进行调试，飞了spi四根线，目前wake直接接高电平
调试情况：cc2642读取4550设备id，抓取波形来看，发送数据ok，但从设备一直无响应
需要协助排查：上电时序是否有严格要求？或者现在设备在什么状态下，是否一直在sleep或者protect模式下？
例程中 中断为RF0NE，测试确实能够触发中断。CAN 发送信息我也测试过。但我需要设置一个can发送完毕的中断或者发送缓冲为空的中断（TCE）或（TFEE），我设置后却一直无法产生作用。通过上位机能看到上位机已经接收到TCAN发出的信息，但TCAN4550并没有产生中断。请问为什么？
设置的中断的位置
现象：
我的预期设计是100mS通过TCAN向CAN总线发送一帧标准帧数据，，现在示波器测量实际情况是200uS发送一帧，间隔是50uS，不停的发送，数据与我发送内容相同。
分析：
针对该现象，，我分析结果是CAN发送方发送一帧数据结束前，CAN总线的接收方（我的CAN调试器）没有给出响应ACK引起的。后来通过示波器观察，，确实ACK出了问题，截图如下图所示。
我以为我的CAN调试器有问题，，后来又换了不同厂家周立功的一个CAN调试器，，还是同样的现象…
我的目的：
用TCAN4550扩展出一个标准的CAN 2.0B口，，本来是要与CAN 2.0B的设备通信的，，为了避免引入其他问题，，先将demo的标准帧的收发调通，再调试别的功能。
滤波器方面，，我已经将屏蔽寄存器初始化为0，，也就是接受所有报文。
当前的问题是：TCAN4550的DEMO中的数据帧发送不到CAN总线。
步骤：
1、我将基于MSP430的TCAN4550 DEMO移植到我的M3处理器，现在M3与TCAN4550读写数据正常…
按上图设置报文掩码后，TCAN4550无法过滤报文，仍然是每个ID的报文都会触发中断
